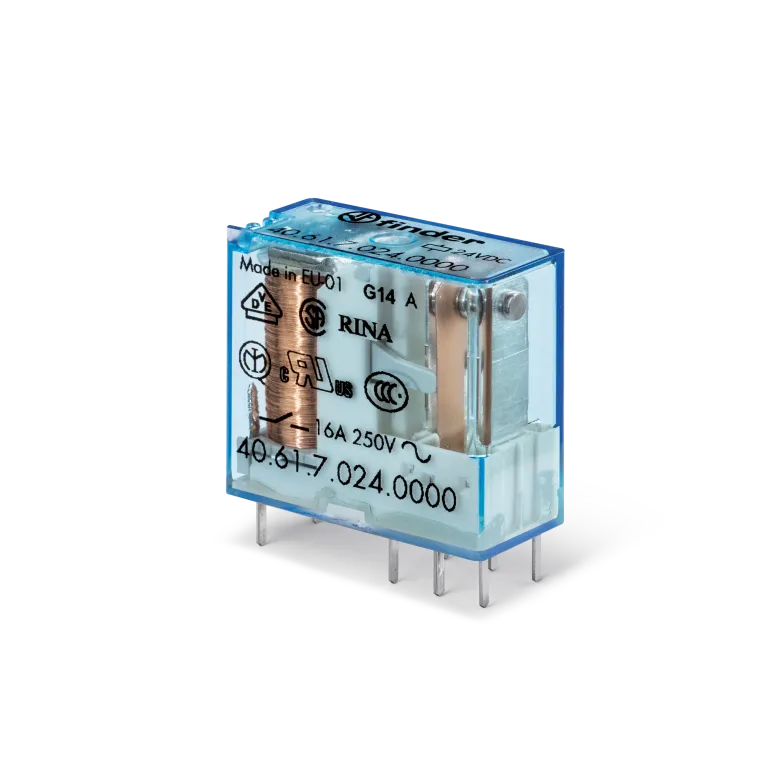

معرفی رلههای فیندر ۱۶ آمپر سری 40.61 (تککنتاکت)
رلههای سری 40.61 برند فیندر (Finder) از نوع رلههای الکترومکانیکی مینیاتوری با یک کنتاکت (تکپل تبدیل SPDT) و ظرفیت جریان ۱۶ آمپر میباشند. این رلههای کتابی شفاف ساخت ایتالیا، به دلیل ابعاد کوچک و توان سوئیچینگ بالا، گزینهای ایدهآل برای تابلوهای برق صنعتی و مدارهای کنترل محسوب میشوند. طراحی استاندارد پینها امکان نصب مستقیم روی برد مدار چاپی (PCB) یا اتصال به سوکتهای ریلی سری 95 را فراهم کرده است. در ادامه به مشخصات فنی، مزایا و کاربردهای مهم این رلههای ۱۶ آمپر تککنتاکت خواهیم پرداخت.
مشخصات فنی رله فیندر سری 40.61
برخی از مشخصات فنی کلیدی رلههای 16A تککنتاکت Finder سری 40.61 عبارتند از:
ولتاژ بوبین: قابل تامین در ولتاژهای مختلف AC و DC (مانند ۱۲ ولت DC، ۲۴ ولت DC، ۱۱۰ ولت DC و ۲۳۰ ولت AC) متناسب با نیاز مدار کنترل. بوبینهای DC استاندارد توان مصرفی پایین حدود 0.6 وات (مثلاً ~27 میلیآمپر در 24VDC) دارند.
نوع کنتاکت و ظرفیت: یک کنتاکت تبدیلی (۱NO+۱NC) با ظرفیت سویچینگ ۱۶ آمپر در ولتاژهای تا 250VAC (بار مقاومتی AC1). حداکثر ولتاژ سویچینگ تا ۴۰۰ ولت AC بوده و جریان لحظهای هجومی تا ۳۰ آمپر (برای مدت کوتاه) را تحمل میکند. برای بارهای القایی/موتوری، ظرفیت سویچینگ موثر کمتر است (مثلاً حدود ۴ آمپر برای بارهای سلفی و تا ۱٫۲ آمپر برای موتور تکفاز ~0.55kW).
ابعاد فیزیکی: طراحی کمحجم با ابعاد تقریبی طول ۲۹ میلیمتر، عرض ۱۲٫۴ میلیمتر، ارتفاع ۲۵ میلیمتر که فضای کمی را روی برد یا ریل اشغال میکند. وزن هر رله در حدود ۴۰ گرم است.
جنس مواد: تیغه (کنتاکت)های نقرهای آلیاژی با رسانایی و دوام بالا (در نسخه استاندارد از جنس AgCdO و در نسخههای جدیدتر بدون کادمیوم از جنس AgSnO<sub>2</sub>). بدنه پلاستیکی شفاف با درجه حفاظت IP40 که از نفوذ گرد و غبار به داخل رله جلوگیری میکند. رنگ بدنه در نسخههای DC معمولاً آبی یا بیرنگ شفاف است (نسخههای AC با پوشش کمی رنگی متمایز میشوند).
نوع نصب: دارای ۸ پایه استاندارد جهت لحیم شدن روی PCB یا قرارگیری در سوکتهای ۸ پایه سری 95 (مانند سوکت 95.05) برای نصب روی ریل DIN استاندارد ۳۵ میلیمتری. امکان استفاده از گیرههای فلزی/پلاستیکی نگهدارنده روی سوکت برای افزایش ایمنی اتصال وجود دارد.
طول عمر و دوام: عمر مکانیکی بسیار بالا (حدود ۱۰ میلیون بار عملکرد بیبار) و عمر الکتریکی طولانی (حدود ۱۰۰٫۰۰۰ تا ۲۰۰٫۰۰۰ بار در بار نامی 16A AC). زمان تحریک بوبین تا وصل کنتاکتها سریع (در حدود ۷ میلیثانیه) و زمان قطع نیز کوتاه است که برای کاربردهای سریع مناسب میباشد. رله در برابر لرزشها و شوکهای مکانیکی مطابق استانداردهای صنعتی مقاوم طراحی شده است.
ایمنی عایقی: فاصلهی عایقی زیاد (۸ میلیمتر) بین سیمپیچ بوبین و تیغههای کنتاکت، که سطح ایزولاسیون بالایی را فراهم میکند. تحمل ولتاژ ضربهای بین بوبین و کنتاکتها تا ۶ کیلوولت (۱٫۲/۵۰µs) و ولتاژ تست دیالکتریک بین کنتاکتهای باز حدود ۱۰۰۰ ولت AC است. این ویژگیها تضمینکننده ایمنی در تفکیک مدار فرمان (ولتاژ پایین) از مدار قدرت (ولتاژ شبکه) میباشند. رلههای سری 40.61 دارای تأییدیههای بینالمللی (مانند UL, VDE, CSA و CE) بوده و مطابق استانداردهای ایمنی و کیفیت روز دنیا تولید شدهاند.
مزایا و ویژگیهای خاص رلههای 16 آمپر Finder 40.61
رلههای سری 40.61 فیندر مزایای چشمگیری را در اختیار طراحان مدار قرار میدهند. یکی از مهمترین مزایا توان عبور جریان ۱۶ آمپر در ابعاد کاملاً کوچک است؛ به عبارت دیگر این رله میتواند بارهای نسبتاً بزرگ (هیترها، لامپها، موتورها و غیره) را مستقیماً سوئیچ کند، بدون نیاز به کنتاکتور بزرگ، و در عین حال فضای بسیار کمی را در تابلو یا برد اشغال میکند. این ویژگی خصوصاً در تابلوهای برق جمعوجور و تجهیزات پر密度 ارزشمند است. همچنین طراحی Plug-in (قابل نصب در سوکت) موجب سهولت در نصب و تعویض رله شده است؛ در صورت بروز مشکل یا پایان عمر رله، میتوان آن را به سرعت از سوکت بیرون کشیده و جایگزین کرد بدون نیاز به لحیمکاری مجدد در مدار. این قابلیت برای تعمیر و نگهداری تجهیزات صنعتی یک مزیت مهم بهشمار میآید.
از دیگر ویژگیهای خاص این رلهها میتوان به دوام بالا و عملکرد مطمئن اشاره کرد. استفاده از آلیاژ خاص نقره در کنتاکتها باعث کاهش جرقه و فرسایش تیغه در طول زمان شده و رسانایی الکتریکی عالی را تضمین میکند. در نتیجه، افت ولتاژ و تولید حرارت در محل اتصال به حداقل میرسد و عمر مفید رله افزایش مییابد. عایقبندی تقویتشدهی داخلی و فاصله هوایی ۸ میلیمتری بین بوبین و کنتاکت، امنیت خاطر طراح را از جهت ایزوله بودن قسمت فرمان از قدرت فراهم میکند و رله را در برابر اضافه ولتاژهای گذرا (Surge) مقاوم ساخته است. رلههای 40.61 در بازهی دمای وسیع (معمولاً از -۴۰°C تا +۸۵°C) عملکرد پایدار خود را حفظ میکنند و برای شرایط محیطی مختلف مناسباند. وجود گواهیها و استانداردهای معتبر بینالمللی بر روی این محصول، نشاندهندهی کیفیت ساخت بالا، ایمنی الکتریکی مناسب و قابلیت اطمینان آن در کارکرد طولانیمدت است. مجموع این مزایا باعث شده رلههای سری 40.61 فیندر به عنوان یک راهکار اقتصادی و فنی قابل اعتماد در بسیاری از پروژههای برق و کنترل مورد استفاده قرار گیرند.
کاربردهای رله سری 40.61 فیندر (۱۶ آمپر تککنتاکت)
رلههای 16 آمپر تککنتاکت Finder سری 40.61 به دلیل ویژگیهای یاد شده، در طیف وسیعی از کاربردها مورد استفاده قرار میگیرند. برخی از کاربردهای مهم این رله عبارتند از:
تابلوهای کنترل صنعتی و ساختمانی: به عنوان رله رابط بین بخش فرمان (خروجی PLCها، تایمرها، ترموستاتها و سنسورها) و بارهای قدرت مانند شیرهای برقی، المنتهای گرمایشی یا موتورهای کوچک.
سیستمهای روشنایی و تهویه (HVAC): جهت کنترل روشن/خاموش چراغها، فنها و تجهیزات تهویه مطبوع که نیاز به قطع و وصل جریانهای نسبتاً بالا دارند. به عنوان مثال در تابلوهای روشنایی ساختمانها یا کنترل یونیتهای فنکوئل و هواساز از این رلهها استفاده میشود.
مدارهای کنترل موتوری و پمپها: مناسب برای راهاندازی پمپهای آب، کمپرسورهای تکفاز، دربهای اتوماتیک، بالابرها و سایر موتورهای تکفاز با توان کم تا متوسط. رله 40.61 امکان کنترل ایمن این تجهیزات را توسط سیگنالهای ولتاژ پایین فراهم میکند.
ماشینآلات و تجهیزات اتوماسیون: در دستگاههای صنعتی، خطوط تولید و تابلوهای برق کارخانجات جهت ایزوله کردن مدار فرمان از مدار قدرت و کنترل عملگرهایی مانند کلاچهای الکتریکی، هیترهای صنعتی یا ترمزهای الکتریکی.
کاربردهای عمومی برق: هر کجا نیاز به سویچ کردن بار تا حدود 16 آمپر باشد (مثلاً تغذیه یک بخش از مدار، سوئیچینگ خازنهای اصلاح ضریب توان کوچک، کنترل خروجی منابع تغذیه و …) میتوان از این سری رله بهره گرفت. وجود انواع بوبین با ولتاژ AC و DC این امکان را میدهد که هم در مدارهای کنترل AC سنتی و هم در سیستمهای کنترل مدرن DC (مثلاً مدارهای الکترونیکی و میکروکنترلری) از این رله استفاده شود.
