رله چیست؟ رله (Relay) یک کلید الکتریکی خودکار است که با استفاده از نیروی برق عمل میکند. برخلاف یک کلید معمولی که با دست زده میشود، رله با دریافت یک سیگنال الکتریکی کوچک میتواند یک مدار جداگانه با جریان بزرگتر را قطع و وصل کند. به زبان ساده، رله این امکان را فراهم میسازد که با یک جریان یا ولتاژ کنترل ضعیف، مدارهای قویتر را کنترل کنیم. به همین دلیل، رلهها جزء اجزای مهم در بسیاری از دستگاههای برقی خانگی و صنعتی، سیستمهای کنترلی و حتی خودروها هستند. در ادامه با ساختار داخلی رله، انواع مختلف آن، تفاوتهایش با کنتاکتور، کاربردهای متنوع، مزایا و معایب رلهها آشنا خواهیم شد.

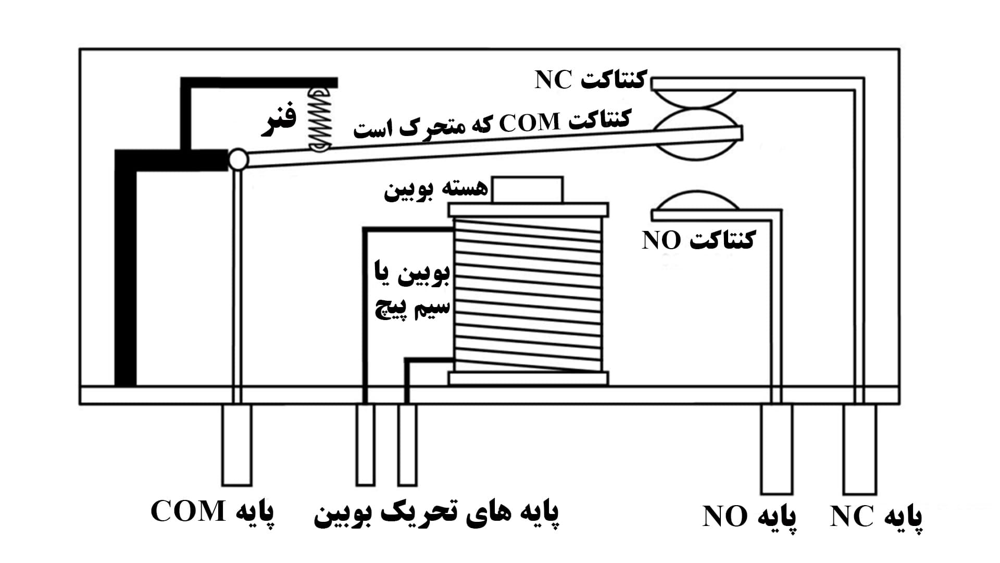

ساختار داخلی رله
یک رله الکترومکانیکی معمولاً از سه بخش اصلی تشکیل شده است:
- سیمپیچ (بوبین): یک سیم مسی نازک که به دور یک هسته آهنی پیچیده شده است. با عبور جریان از سیمپیچ، یک میدان مغناطیسی ایجاد میشود. این قسمت محرک اصلی رله است و با تغذیه شدن آن، رله فعال میشود.
- آرمیچر (Armature): قطعهی فلزی متحرکی که در نزدیکی سیمپیچ قرار دارد. در حالت عادی فنری آرمیچر را دور از هسته نگه میدارد. وقتی بوبین مغناطیسی شود، آرمیچر را به سمت خود میکشد. حرکت آرمیچر باعث تغییر وضعیت کنتاکتها میشود (باز یا بسته شدن).
- کنتاکتها (Contacts): تیغهها یا پینهایی که وظیفه برقراری یا قطع جریان اصلی مدار را بر عهده دارند. هر رله معمولاً یک ترمینال COM (مشترک) دارد که به آرمیچر وصل است، بهعلاوه حداقل یک کنتاکت به طور معمول باز (NO) و یک کنتاکت به طور معمول بسته (NC). در حالت بدون تحریک، COM به NC متصل است و NO باز است. با تحریک رله (مثلاً اعمال ولتاژ به بوبین)، آرمیچر حرکت کرده و COM را از NC جدا میکند و به NO وصل میکند. بدین ترتیب مدار متصل به کنتاکت NO وصل شده و مدار متصل به NC قطع میشود. زمانی که جریان بوبین قطع شود، فنر آرمیچر را به حالت اولیه برمیگرداند و دوباره COM به NC وصل میشود.
عملکرد رله: اساس کار رله همان استفاده از خاصیت الکترومغناطیس است. وقتی بوبین رله انرژیدار شود (جریان بگیرد)، خاصیت آهنربایی پیدا میکند و آرمیچر آهنی را به خود جذب میکند. حرکت آرمیچر کنتاکتها را تغییر وضعیت میدهد و مدارهای خارجی متصل به رله را قطع یا وصل میکند. پس رله مانند یک واسط عمل میکند که سیگنال کوچک ورودی (تحریک بوبین) را تبدیل به عمل مکانیکی قطع/وصل در مدار بزرگتری مینماید. به محض قطع شدن جریان بوبین، میدان مغناطیسی از بین میرود و آرمیچر تحت تاثیر فنر به جای اولیه باز میگردد و وضعیت کنتاکتها به حالت عادی (اولیه) برمیگردد.
انواع رله
رلهها بر حسب ساختار داخلی و کاربردشان انواع بسیار متنوعی دارند. در یک دستهبندی کلی، رلهها را میتوان به دو گروه بزرگ الکترومکانیکی و الکترونیکی (حالت جامد) تقسیم کرد. همچنین رلههای خاصی برای وظایف ویژه مانند زماندهی یا حفاظت مدار طراحی شدهاند. در ادامه به مهمترین انواع رلهها و ویژگیهای هر کدام اشاره میکنیم:
- رله الکترومکانیکی (EMR): رایجترین نوع رله که از مکانیزم سیمپیچ و کنتاکتهای مکانیکی بهره میبرد. عمر و تحمل جریان آنها نسبتاً خوب است و در بسیاری از تجهیزات کنترل صنعتی و مدارهای قدرت متوسط بهکار میروند. این رلهها میتوانند شرایط محیطی سخت (مثلاً دمای بالا یا نوسانات ولتاژ) را نیز تحمل کنند. اکثر رلههای کوچکی که در لوازم برقی و بردهای الکترونیکی میبینیم از این نوع هستند.
- رله حالت جامد (SSR): این رلهها کاملاً الکترونیکی هستند و هیچ بخش متحرکی ندارند. سوئیچ کردن در SSR توسط نیمههادیها (ترایاک، تریستور، ترانزیستور و …) انجام میشود. سرعت سوئیچ در SSR بسیار بالا و عملکرد آن بیصدا است. همچنین طول عمر بیشتری دارند چون سایش مکانیکی وجود ندارد. SSRها برای کاربردهایی که نیاز به سوییچینگ سریع و مکرر یا عدم ایجاد نویز مکانیکی است (مثلاً در دستگاههای دقیق یا فرکانس سوئیچینگ بالا) بهکار میروند. نقطه ضعف آنها قیمت بالاتر و نیاز به دفع حرارت (به خاطر افت ولتاژ روی قطعات) است، و همچنین نشت جریان بسیار اندک در حالت قطع.
- رله زمانی (تاخیری): این نوع رلهها عملکرد قطع و وصل را با تاخیر زمانی تنظیمشده انجام میدهند. به عبارتی پس از دریافت سیگنال فرمان، رله با یک وقفه مشخص (قابل تنظیم) تغییر وضعیت میدهد. از رلههای زمانی برای تاخیر در روشن/خاموش کردن بخشی از مدار یا تحقق توالی مشخصی از عملیات استفاده میشود؛ برای مثال در راهاندازی موتورها (تا موتور کمکی چند ثانیه زودتر یا دیرتر وارد مدار شود) یا در مدارهای روشنایی خودکار و تایمرها.
- رله حفاظتی: رلههای حفاظتی برای محافظت از مدارها و تجهیزات در شرایط غیرعادی طراحی شدهاند. این رلهها معمولاً بخشی از سیستمهای حفاظت برق قدرت هستند و وظیفه دارند وقتی خطایی مثل اضافهبار، اتصال کوتاه، افت یا افزایش شدید ولتاژ/فرکانس و … رخ دهد، به طور خودکار مدار را قطع کنند تا از تجهیزات گرانقیمت (ترانس، موتور، ژنراتور و …) محافظت شود. نمونههایی از رلههای حفاظتی شامل رله اضافهجریان، رله حرارتی (بیمتال)، رله کنترل ولتاژ و رله کنترل فاز هستند که هر یک خطای خاصی را تشخیص میدهند و واکنش نشان میدهند. برای مثال، رله حرارتی با افزایش بیش از حد جریان و داغ شدن بیش از حد عمل کرده و مدار را قطع میکند، یا رله بوخهلتس در ترانسفورماتورها وجود گاز ناشی از خطا را حس کرده و فرمان قطع میدهد.
- رلههای نظارتی (پایش ولتاژ/جریان): این رلهها برای نظارت مداوم بر میزان ولتاژ یا جریان یک سیستم بهکار میروند. به عنوان مثال، رله کنترل ولتاژ زمانی که ولتاژ شبکه از محدوده مجاز خیلی بالاتر یا پایینتر رود مدار را قطع میکند تا دستگاهها آسیب نبینند، یا رله کنترل جریان در صورت عبور جریان بیش از حد مجاز، عمل کرده و سیستم را از کار میاندازد. این رلهها نقش پیشگیریکننده از آسیب را دارند و در تابلوهای برق برای حفاظت تجهیزات استفاده میشوند.
البته تنوع رلهها بسیار فراتر از موارد بالا است. از رلههای خاص صنعتی گرفته تا رلههای بسیار کوچک مخابراتی و الکترونیکی، هر یک برای کاربردی طراحی شدهاند. به طور مثال رله شیشهای (Reed Relay) که در مدارهای الکترونیک برای سوئیچ کردن سیگنالهای کوچک بهکار میرود، یا رلههای هوشمند قابل برنامهریزی که در سیستمهای خانه هوشمند برای کنترل روشنایی و تجهیزات کاربرد دارند. اما اغلب رلهها را میتوان در یکی از دستههای کلی بالا جای داد.
جدول مقایسه انواع رلهها و کاربردهایشان
در جدول زیر، چند نوع متداول رله بههمراه ویژگی شاخص و نمونه کاربرد آنها به صورت خلاصه آورده شده است:
| نوع رله | ویژگیها | نمونه کاربرد |
| الکترومکانیکی (EMR) | سیمپیچ و کنتاکت مکانیکی؛ سرعت متوسط در قطع/وصل؛ عمر محدود مکانیکی | رلههای میانجی در تابلو برق، رله فرمان در لوازم خانگی |
| حالت جامد (SSR) | بدون قطعه متحرک؛ سرعت سوئیچینگ بالا؛ بدون صدا؛ قیمت بالاتر | سیستمهای کنترل با سوئیچینگ سریع، مدارات بدون نویز (مثلاً تجهیزات پزشکی) |
| زمانی (تاخیر زمانی) | دارای تایمر داخلی؛ قطع/وصل با تاخیر دلخواه پس از فرمان | تایمر راهپله، تاخیر در راهاندازی موتور یا هیترها |
| حفاظتی | تشخیص شرایط غیرعادی (اضافهجریان، حرارت،…) و قطع مدار | محافظ موتورهای صنعتی، رلههای حفاظتی پستهای برق (اضافهبار، اتصال کوتاه) |
| کنترل ولتاژ/جریان | پایش پیوسته ولتاژ یا جریان؛ قطع مدار در صورت خروج از محدوده امن | محافظ ولتاژ لوازم خانگی (افت/افزایش ولتاژ)، رله کنترل جریان برای ژنراتورها |
تفاوت رله با کنتاکتور
رله و کنتاکتور هر دو وسیلههایی برای کنترل از راه دور مدارهای الکتریکی هستند و شباهت عملکردی زیادی دارند؛ در واقع کنتاکتور را میتوان نوعی رله الکترومغناطیسی قدرت دانست. هر دوی این تجهیزات با تحریک برق، کنتاکتهای خود را باز و بسته میکنند. اما تفاوتهای اساسی میان رله و کنتاکتور وجود دارد که باعث میشود هر کدام برای کاربردهای خاصی مناسب باشند و به جای یکدیگر بهطور کامل قابل جایگزینی نباشند. در ادامه مهمترین این تفاوتها را بررسی میکنیم:
- ظرفیت بار و جریان: مهمترین تفاوت در ظرفیت جریان/توان قابل کنترل است. رلههای معمولی برای جریانهای کم تا متوسط (معمولاً تا حدود ۱۰ آمپر) طراحی شدهاند، در حالی که کنتاکتورها قادرند جریانهای بسیار بالاتر (دهها تا صدها آمپر) و اغلب سه فاز را نیز کنترل کنند. به همین دلیل ابعاد و اندازه کنتاکتور معمولاً بسیار بزرگتر و قطعات آن قویتر ساخته میشود، در حالی که رلهها کوچکتر و ظریفترند.
- ساختار کنتاکتها: رلهها معمولاً دارای هر دو نوع تیغه باز (NO) و بسته (NC) هستند و میتوانند در حالت عادی مدار را وصل نگه دارند یا قطع (بسته به طراحی). اما کنتاکتورها عمدتاً به گونهای طراحی شدهاند که در حالت عادی مدار را قطع (کنتاکت باز) نگه میدارند و فقط هنگام تحریک بسته میشوند. به عبارتی، کنتاکت اصلی کنتاکتور از نوع NO است و در حالت بیبرق بودن هیچ اتصالی بین ورودی و خروجیاش وجود ندارد، ولی رله میتواند در حالت بیبرقی اتصال NC برقرار داشته باشد.
- تعداد و نوع کنتاکت: کنتاکتورها معمولاً برای کلیدزنی خطوط قدرت طراحی شده و ممکن است چند پل (مثلاً ۳ پل برای سه فاز) همه از نوع NO داشته باشند. در عوض بسیاری از رلههای کوچک تکپل یا دوپل هستند و ترکیبی از NO/NC را در خود دارند. همچنین کنتاکت کمکی یک تفاوت دیگر است؛ بر روی کنتاکتور اغلب امکان نصب کنتاکتهای فرعی اضافه (بسته یا باز) وجود دارد تا وضعیت کنتاکتور را به مدار کنترل گزارش دهد، اما رلههای معمولی چنین قابلیتی به صورت افزودنی ندارند.
- ویژگیهای ایمنی: به دلیل کاربرد در جریانهای بالا، کنتاکتورها معمولاً دارای طراحیهای ایمنی مانند محفظه جرقهگیر، فنرهای قویتر در کنتاکتها و مکانیزمی برای جلوگیری از جوش خوردن یا چسبیدن کنتاکتها هستند. رلهها در بارهای کم این مشکلات را کمتر دارند. در واقع در کنتاکتور تمهیداتی هست که اگر برق مدار فرمان قطع شد، حتماً مدار قدرت هم قطع شود و در صورت خرابی احتمالی به وضعیت خطرناک نرود.
- کاربرد تخصصی: از لحاظ کاربرد، رلهها بیشتر در مدارهای کنترل، تجهیزات الکترونیکی و کاربردهای تکفاز یا جریان پایین استفاده میشوند، مثلاً برای سوئیچ کردن چراغها، آژیرها، تجهیزات DC و …. در مقابل، کنتاکتورها برای مصارف صنعتی سنگین و بارهای قدرت مانند موتورهای سه فاز، پمپهای بزرگ، کمپرسورها و دستگاههای پرمصرف طراحی شدهاند. به طور خلاصه، رله مناسب کارهای دقیق و بارهای کوچکتر است در حالی که کنتاکتور برای بارهای سنگین و صنعتی به کار میرود.
جدول مقایسه رله و کنتاکتور
| ویژگی | رله (Relay) | کنتاکتور (Contactor) |
| ظرفیت جریان | کم تا متوسط (معمولاً تا چند آمپر) | بالا (دهها تا صدها آمپر، سه فاز و …) |
| اندازه و ساختار | کوچک، طراحی سادهتر، کنتاکت NC و NO موجود | بزرگتر، طراحی مستحکم، عمدتاً کنتاکت NO |
| کاربردها | مدارهای کنترل، لوازم الکترونیکی و خانگی، سیگنالهای کوچک | بارهای صنعتی سنگین: موتورها، پمپها، هیترهای پرتوان |
| ویژگیهای اضافی | عموماً بدون متعلقات جانبی خاص | امکان افزودن کنتاکت کمکی، محفظه جرقهگیر، فنرهای ایمنی |
| قیمت تقریبی | معمولاً ارزانتر و در دسترس برای مصارف سبک | گرانتر (به دلیل توان بالاتر و سایز بزرگتر) |
نکته: از دید تئوری میتوان گفت هر کنتاکتور یک نوع رلهی الکترومغناطیسی قدرت است، اما هر رلهای کنتاکتور نیست؛ چرا که کنتاکتورها برای شرایط سختتر و جریانهای خیلی بیشتر ساخته شدهاند و استانداردهای ایمنی متفاوتی دارند.
کاربردهای مختلف رله
رلهها به دلیل انعطافپذیری بالا و توانایی کنترل از راه دور مدارها، کاربردهای بسیار گستردهای دارند؛ از خانه و لوازم روزمره گرفته تا صنعت و خودروسازی و حتی سیستمهای مخابراتی و قدرت. در این بخش به کاربردهای مهم رله در حوزههای مختلف میپردازیم.
کاربردهای رله در لوازم خانگی و وسایل الکترونیکی
در زندگی روزمره، دهها وسیله برقی اطراف ما وجود دارد که در داخل خود رله دارند. یکی از نقشهای کلیدی رله در این وسایل، جداسازی مدارهای ولتاژ پایین از مدارهای ولتاژ بالا است. برای مثال، در یک تلویزیون یا کامپیوتر، بخش کنترل الکترونیکی (ولتاژ پایین) از طریق رله جریان برق اصلی (ولتاژ شهر) را به صفحه نمایش یا منبع تغذیه وصل و قطع میکند. همچنین در خانههای هوشمند، رلهها امکان روشن و خاموش کردن چراغها، کولر، بخاری و سایر وسایل را از طریق فرمان از راه دور (موبایل، کنترلر مرکزی یا اینترنت) فراهم میکنند.
از دیگر کاربردهای خانگی رله میتوان موارد زیر را نام برد: یخچال و کولر گازی از رله برای راهاندازی کمپرسور استفاده میکنند؛ ماشین لباسشویی برای کنترل موتور و المنت گرمکننده آب از چندین رله بهره میبرد؛ مایکروویو برای سوئیچ کردن مگنترون (تولیدکننده امواج) و المنت گرمایشی از رله استفاده میکند؛ سیستمهای امنیتی خانگی مثل دزدگیرها و دوربینهای مداربسته دارای رلههایی برای فعال کردن آلارم یا قفل درب هستند. حتی یک وسیله ساده مثل چایساز یا اتو ممکن است یک رله حرارتی (بیمتال) داشته باشد که با گرم شدن بیش از حد، مدار را قطع کرده و ایمنی را تامین کند.
کاربردهای رله در صنعت و اتوماسیون
در صنعت برق و اتوماسیون صنعتی، رلهها نقشی بیبدیل دارند. رلههای کوچک که به آنها گاهاً “رله میانجی” یا رله فرمان گفته میشود، در تابلوهای برق برای ایزوله کردن PLC از مدار قدرت و تقویت سیگنالهای کنترلی استفاده میشوند. برای مثال خروجی یک PLC معمولاً نمیتواند به طور مستقیم یک موتور بزرگ را راهاندازی کند؛ در اینجا PLC یک رله را فعال میکند و آن رله به نوبه خود کویل یک کنتاکتور را تغذیه میکند تا موتور سه فاز روشن شود. این رله واسط هم حفاظت PLC را تامین میکند و هم امکان کنترل موتورهای قوی با سیگنال ضعیف PLC را فراهم میکند.
در مدارهای کنترل کلاسیک نیز از ترکیب چندین رله برای پیادهسازی منطق کنترلی استفاده میشود که به آن رلهلاژیک یا رلهتکنیک میگویند. پیش از رواج PLCها، تمام توالیهای منطقی دستگاهها با آرایش رلهها انجام میشد (مثلاً مدار فرمان یکی از موتورهای کارخانه با چند رله طوری طراحی میشد که توالی روشن شدن و خاموش شدن اجزا را بر اساس شرایط سنسورها کنترل کند).
علاوه بر این، رلهها در سیستمهای حفاظتی صنعتی بسیار مهماند. انواع رلههای حفاظتی که در نیروگاهها، پستهای برق و کارخانجات بزرگ نصب میشوند، مثل رلههای جریان زیاد، ولتاژ کم، رله حرارتی موتور، رله نشتی جریان و … نقش تشخیص خطا و ارسال فرمان به کلیدهای قدرت (دژنکتورها) برای قطع مدار را بر عهده دارند. مثلا وقتی در یک خط تولید موتور الکتریکی بیش از حد جریان میکشد (علامت گیرپاژ یا اضافه بار مکانیکی)، یک رله اضافهجریان یا بیمتال عمل کرده و مدار را قطع میکند تا موتور نسوزد. یا رله کنترل فاز در مدارات سهفاز اگر عدم تعادل یا قطع یک فاز را حس کند، سریعاً مدار فرمان را قطع میکند تا از آسیب به تجهیزات جلوگیری شود.
خلاصه اینکه در هر تابلو برق صنعتی باز کنید، تعداد زیادی رله خواهید دید: رلههایی برای کنترل روشنایی صنعتی، برای هشدارها و آژیرها، برای راهاندازی فنهای تهویه، انتقال سیگنالهای اندازهگیری، و بسیاری موارد دیگر.
کاربردهای رله در خودرو و وسایل نقلیه
در خودروهای سواری و وسایل نقلیه نیز رلهها نقشی کلیدی در سیستم برق ایفا میکنند. خودرو یک باتری ۱۲ ولتی دارد که میتواند جریانهای بزرگی تامین کند؛ اما ما نمیخواهیم جریان بالا مستقیماً از داخل کلیدهای روی فرمان یا داشبورد عبور کند (به دلایل ایمنی و کاهش افت ولتاژ). بنابراین اغلب مصرفکنندههای پرجریان خودرو توسط رله کنترل میشوند. برای مثال، سوئیچ کوچکی که راننده برای چراغ جلو یا بوق میزند، فقط یک رله را فعال میکند و آن رله جریان چند ده آمپری را از باتری به چراغها یا بوق وصل میکند. به این ترتیب سیمکشی خودرو سبکتر و ایمنتر میشود و کلیدها هم نمیسوزند.
از جمله رلههای معمول در خودرو میتوان به رله استارت (که جریان بسیار بالای موتور استارت را وصل میکند)، رله دوبل در برخی خودروها (برای مدیریت برق ECU و پمپ بنزین)، رله فن رادیاتور، رله بخاری و سیستم تهویه، رله چراغها و … اشاره کرد. حتی راهنمای چشمکزن خودرو نیز در مدلهای قدیمی به کمک یک رله تایمر (فلاشر) کار میکرد. در خودروهای مدرن گاهی از ماژولهای الکترونیکی به جای برخی رلهها استفاده میشود، اما بسیاری از عملگرهای توان بالا همچنان با رله کنترل میشوند زیرا قابل اطمینان، ساده و ارزان هستند.
سایر کاربردها
علاوه بر سه حوزهی بالا، رلهها در بخشهای زیرساختی و سیستمهای ارتباطی نیز نقش دارند. به عنوان مثال، در سیستمهای مخابرات قدیمی، رلههای الکترومکانیکی برای سوئیچینگ خطوط تلفن استفاده میشدند (مرکز تلفنهای قدیمی مملو از رله بود). در سیستمهای راهآهن و کنترل سیگنالهای چراغی نیز رلهها عنصر کلیدی بودند؛ هر چراغ راهنمایی یا علائم ایستگاه با فرمان رله روشن و خاموش میشد. اگرچه امروزه فناوری دیجیتال بسیاری از وظایف را بر عهده گرفته، اما همچنان رلههای تخصصی در این حوزهها وجود دارند، مانند رلههای کنترل فاصله قطارها، رلههای سیگنالدهی ترافیک و … . در شبکههای توزیع برق هم بهطور گسترده از رلهها استفاده میشود؛ برای نمونه رلههای کنترل بار در مدیریت هوشمند شبکه برق، یا رلههای سوئیچ انتقال که در کسری از ثانیه منبع تغذیه اضطراری (ژنراتور یا UPS) را وارد مدار میکنند.
به طور کلی، هر جا نیاز به کنترل خودکار یک مدار الکتریکی باشد – چه کوچک و چه بزرگ – احتمالاً پای یک رله در میان است. این گستره وسیع کاربرد نشان میدهد چرا آشنایی با رله برای هم مهندسان برق و هم علاقهمندان عمومی مهم است.
مزایا و معایب استفاده از رله
مانند هر تجهیز الکتریکی دیگر، استفاده از رلهها نیز مزایا و معایب خاص خود را دارد. آشنایی با این نکات به ما کمک میکند تا بدانیم چه زمانی باید از رله استفاده کنیم و چه زمانی شاید روشهای دیگر (مثلاً مدارات ترانزیستوری یا کنتاکتور) بهتر باشند. در ادامه مهمترین مزایا و معایب رلهها را مرور میکنیم.
مزایای رله
- ایزولاسیون الکتریکی: رلهها مدار فرمان (ولتاژ پایین) را از مدار قدرت (ولتاژ/جریان بالا) کاملاً ایزوله میکنند. این ایزوله بودن باعث محافظت از مدارهای حساس الکترونیکی در برابر ولتاژها و جریانهای خطرناک میشود. برای مثال، وقتی یک میکروکنترلر با خروجی ۵ ولت یک رله را کنترل میکند تا برق ۲۲۰ ولت را قطع و وصل کند، رله مانند یک سپر از انتقال مستقیم ولتاژ بالا به برد میکروکنترلر جلوگیری میکند.
- کنترل از راه دور و اتوماسیون: با رله میتوان یک مدار را از فاصله دور و بدون دخالت مستقیم دست انسان کنترل کرد. این ویژگی اساس اتوماسیون را شکل میدهد. شما میتوانید با ارسال یک سیگنال الکتریکی (مثلاً از طریق سیم، وایرلس یا اینترنت) یک رله را در مکان دیگری فعال کنید و دستگاهی را روشن/خاموش نمایید. این مزیت در صنایع (کنترل مرکزی چند دستگاه از اتاق فرمان) و خانههای هوشمند بسیار ارزشمند است.
- تقویت توان (درایو بارهای بزرگتر): رله به شما اجازه میدهد با یک سیگنال کمتوان، یک بار پرتوان را کنترل کنید. بوبین بسیاری از رلهها با جریان و ولتاژ خیلی کم (مثلاً ۵ یا ۱۲ ولت و چند ده میلیآمپر) عمل میکند، اما کنتاکتهای رله میتوانند چندین آمپر را در مدار خروجی سوئیچ کنند. این خاصیت شبیه یک تقویتکننده توان عمل میکند و در جاهایی که خروجی مدار الکترونیکی توان کافی برای راهاندازی بار را ندارد، رله مشکلگشا است.
- محافظت از مدارها و تجهیزات: رلهها علاوه بر وظیفه کنترل، میتوانند نقش حفاظتی هم ایفا کنند. به عنوان مثال رلههای حفاظتی تخصصی در صورت بروز نوسان غیرمجاز بلافاصله مدار را قطع میکنند و جلوی آسیب را میگیرند. حتی یک رله ساده هم میتواند در ترکیب با سنسورها، محافظتهای اولیه را فراهم کند (مثلاً سنسور دما + رله که در صورت داغ شدن موتور، آن را خاموش کند).
- تنوع و انعطافپذیری: رلهها در اندازهها، ظرفیتها و ولتاژهای بسیار متنوعی در دسترس هستند. از یک رله بسیار ریز برای یک برد الکترونیکی گرفته تا یک رله بزرگ صنعتی ۱۰۰ آمپری، همگی کار مشابهی انجام میدهند با مقیاس متفاوت. این تنوع انتخاب باعث میشود تقریباً برای هر نیاز و هر شرایط کاری، یک نوع رله مناسب پیدا شود. همچنین وجود هر دو نوع مکانیکی و حالتجامد، به طراحان مدار اجازه میدهد بر اساس نیاز (سرعت، عمر، هزینه) گزینه مناسب را برگزینند.
معایب رله
- سرعت نسبتاً پایین (در مدلهای مکانیکی): رلههای الکترومکانیکی به دلیل ماهیت فیزیکیشان، در حد میلیثانیه زمان نیاز دارند تا عمل کنند که برای بسیاری از کاربردها کافی است. اما در مقایسه با ترانزیستورها و کلیدهای الکترونیکی حالت جامد که میکروثانیه یا سریعتر سوئیچ میکنند، رله کندتر است. بنابراین در مدارهای فرکانس بالا یا جاهایی که نیاز به سوئیچینگ بسیار سریع (مانند پردازش سیگنال دیجیتال) باشد، نمیتوان از رله مکانیکی استفاده کرد.
- عمر مکانیکی محدود: هر بار که یک رله مکانیکی عمل میکند، کنتاکتهای آن به هم برخورد کرده یا از هم جدا میشوند. این فرایند جرقههای ریزی ایجاد میکند و به مرور باعث سایش یا سوختگی کنتاکتها میشود. به علاوه قطعات متحرک (آرمیچر، فنر) نیز در طول زمان خاصیت خود را از دست میدهند. لذا رلههای الکترومکانیکی بعد از تعداد مشخصی قطع و وصل (مثلاً دهها هزار یا صدها هزار بار) ممکن است دچار اختلال شوند و نیاز به تعویض پیدا کنند. البته عمر دقیق به کیفیت رله و میزان بار بستگی دارد، اما در هر صورت از عناصر حالت جامد کمتر است.
- نیاز به نگهداری (برای مصارف صنعتی): در مدارات حساس صنعتی، گاهی لازم است رلههای مکانیکی به صورت دورهای بازبینی یا تعویض شوند تا از گیرکردن یا چسبیدن آنها جلوگیری شود. گرد و غبار، رطوبت یا خوردگی میتواند عملکرد رله را مختل کند. در مقابل، رلههای حالت جامد تقریباً نیاز به نگهداری ندارند زیرا چیزی برای سایش فیزیکی در آنها نیست.
- صدای سوئیچینگ و نویز: احتمالاً صدای تیک تیک رله را شنیدهاید. هنگام فعال شدن رلههای مکانیکی، صدای کلیک مشخصی تولید میشود که در برخی کاربردها ناخوشایند است. مثلاً در یک دستگاه پزشکی ظریف یا در استودیوی ضبط صدا، این کلیک ممکن است مشکلساز باشد. همچنین نویز الکتریکی ناشی از جرقه کنتاکتها میتواند روی مدارهای حساس اثر منفی بگذارد. برای حل این مشکل یا از SSR استفاده میشود یا از مدارهای Snubber برای کاهش نویز رله کمک میگیرند.
- محدودیت در بارهای بسیار بزرگ: هرچند رلهها در رنجهای مختلفی ساخته میشوند، اما برای بارهای خیلی عظیم (مثلاً اتصال مستقیم شبکه فشارقوی یا صدها آمپر جریان) مناسب نیستند. در این شرایط باید از کلیدهای قدرت ویژه (مانند دژنکتورها یا کنتاکتورهای بزرگ خاص) استفاده کرد. رلههای معمولی اگر بیش از حد ظرفیتشان از آنها جریان بکشیم، کنتاکتشان جوش میخورد یا میسوزد.
- هزینه بیشتر (در رلههای پیشرفته): رلههای حالت جامد و برخی رلههای خاص (مانند رلههای حفاظتی دیجیتال) قیمت بالایی نسبت به رلههای ساده دارند. بنابراین در کاربردی که بتوان همان کار را با یک ترانزیستور ساده انجام داد، استفاده از رله ممکن است از نظر اقتصادی به صرفه نباشد.
در مجموع، رله وسیلهای است با کاربری آسان و قابل اعتماد که سالها در صنعت جا افتاده است. اما همیشه باید مزایا و معایب فوق را مدنظر داشت و در جای مناسب از آن بهره برد. مثلاً برای فرمانهای سریع یا تعداد قطع/وصل بسیار زیاد، بهتر است به جای رله مکانیکی از SSR یا مدارهای ترانزیستوری استفاده شود. یا در محیطهای پر لرزش، SSR به دلیل عدم وجود قطعه متحرک مطمئنتر است. بر عکس، در مدارهای قدرت AC بزرگ، هنوز هم کنتاکتورهای الکترومکانیکی بهترین گزینه از نظر استحکام و قیمت هستند.
جمعبندی و نکات پایانی
در این مقاله با مفهوم رله و کاربردهای آن آشنا شدیم. دیدیم که رله در واقع یک کلید الکتریکی کنترلی است که به ما امکان میدهد مدارهای الکتریکی را از راه دور و با یک سیگنال کوچک مدیریت کنیم. رلهها دارای ساختار سادهای شامل بوبین، آرمیچر و کنتاکتها هستند و نحوه عملکردشان بر پایه خاصیت الکترومغناطیس است. انواع مختلفی از رلهها – از الکترومکانیکی گرفته تا حالت جامد و حفاظتی – برای نیازهای متفاوت وجود دارد که هریک مزایا و محدودیتهای خود را دارند.
همچنین یاد گرفتیم که تفاوت رله با کنتاکتور عمدتاً در اندازه و ظرفیت آنهاست؛ رلهها کوچکتر و برای جریانهای کمتر مناسباند، در حالی که کنتاکتور برای بارهای صنعتی سنگین ساخته شده است. رلهها را میتوان در طیف گستردهای از کاربردها یافت: لوازم خانگی، سیستمهای کنترل صنعتی، خودروها، تجهیزات مخابراتی، شبکههای برق و… . این قطعات کوچک گاهی نقش مغز متفکر مدار و گاهی نقش نگهبان محافظ را بازی میکنند.
در کنار مزایای ارزشمند رله مانند ایزولاسیون کامل، کنترل آسان و امنیت بالا، باید از معایب آن مانند محدودیت سرعت و عمر مکانیکی نیز آگاه باشیم تا بهترین استفاده را از آن ببریم. به طور خلاصه، «رله چیست؟» پاسخش یک ابزار همهکاره در دنیای برق است؛ ابزاری که امکان فرماندهی و محافظت را برای ما فراهم کرده و همچنان با پیشرفت فناوری، جایگاه خود را حفظ کرده است.
سوالات متداول درباره رله
- آیا میتوان از رله برای ولتاژها و جریانهای خیلی بالا استفاده کرد؟
در کاربردهای خیلی پرقدرت (مثلاً صدها آمپر یا کیلوولتها) معمولاً از کلیدهای قدرت خاص یا کنتاکتورهای ویژه استفاده میشود. رلههای معمولی محدودیت جریان/ولتاژ دارند و استفاده از آنها خارج از محدوده نامی میتواند خطرناک باشد. برای ولتاژهای بسیار بالا، رلههای خلا یا رلههای حالت جامد قدرت طراحی شدهاند اما هزینهبر هستند. بنابراین در سطوح بسیار بالا بهتر است به جای رله کوچک، از تجهیزات تخصصی (مثل بریکرهای قدرت) بهره ببرید. - کدام بهتر است: رله الکترومکانیکی یا رله حالت جامد (SSR)?
هر کدام مزایا و معایب خود را دارند. رله الکترومکانیکی ارزانتر است و در حالت قطع هیچ نشتی جریانی ندارد، اما قطعات مکانیکی آن مستهلک میشوند و صدای کلیک دارند. SSR بسیار سریع و بیصدا است و عمر بسیار طولانی دارد، اما مقداری حرارت تولید میکند (نیاز به هیتسینک در بارهای بالا) و معمولاً قیمت بالاتری دارد. اگر سرعت سوئیچینگ و بیصدا بودن مهم است (مثلاً در دستگاههای دقیق یا سیستمهای با فرکانس سوئیچینگ زیاد)، SSR انتخاب بهتری است؛ در غیر اینصورت رله مکانیکی برای اکثر کاربردهای معمولی کفایت میکند. - چرا در مدار برق خودرو از رله استفاده میشود؟
به این دلیل که بتوان جریانهای نسبتاً بزرگ را با کلیدهای کوچک کنترل کرد. مثلاً جریان لازم برای چراغهای جلو یا بوق خودرو چندین آمپر است که اگر مستقیم از داخل فرمان یا داشبورد عبور کند باعث ضخیمشدن سیمکشی و آسیب به کلیدها میشود. با رله، کلید روی داشبورد فقط یک جریان بسیار کوچک را کنترل میکند (برای بوبین رله) و خود رله مستقیماً برق باتری را به مصرفکننده وصل میکند. این طراحی باعث ایمنی بیشتر، کاهش افت ولتاژ و عمر طولانیتر کلیدها میشود. رلهها همچنین امکان طراحی سیستمهایی مثل تأخیر در خاموش شدن چراغها، قفل مرکزی و غیره را در خودرو فراهم میکنند که همگی با ترکیب چند رله قابل اجرا هستند.
در پایان، درک درست از عملکرد و کاربرد رلهها به ما کمک میکند مدارهایمطمئنتروموثرتری طراحی کنیم. اگر در پروژه یا وسیلهای نیاز به کنترل خودکار برق داشتید، این سؤال را از خود بپرسید: «آیا اینجا یک رله میتواند راهگشا باشد؟» احتمال زیادی دارد که پاسخ مثبت باشد.
