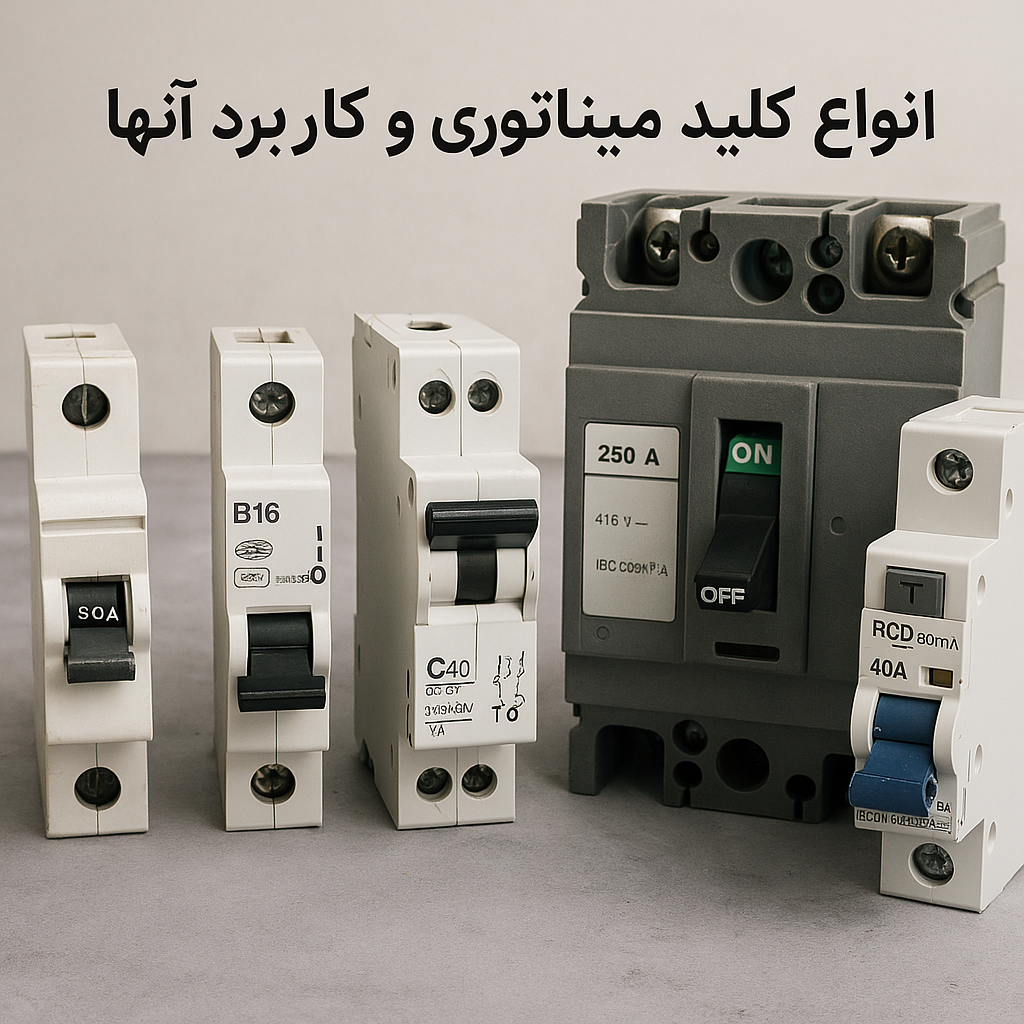

انواع کلید مینیاتوری و کاربرد آنها

کلید مینیاتوری که به اختصار MCB (مخفف Miniature Circuit Breaker) نامیده می‌شود، نوعی کلید الکترومکانیکی خودکار است که برای محافظت از مدارهای الکتریکی در برابر وضعیت‌های غیرعادی مانند اضافه‌بار و اتصال کوتاه به کار می‌رود. این کلید به محض عبور جریان بیش از حد مجاز، مدار را به صورت خودکار قطع می‌کند و پس از رفع عیب، می‌توان آن را مجدداً وصل کرد. برخلاف فیوزهای قدیمی که یک‌بار مصرف بودند، کلید مینیاتوری قابلیت استفاده مجدد دارد و به عنوان جایگزین فیوز در اغلب مدارها به کار گرفته شده است. به دلیل عملکرد قابل اطمینان و واکنش سریع، امروزه طیف گسترده‌ای از کلیدهای مینیاتوری در تمامی بخش‌های خانگی، تجاری و صنعتی برای حفاظت از مدارها استفاده می‌شوند. این تجهیزات کوچک اما حیاتی نقش بسیار مهمی در ایمنی سیستم‌های برق ایفا می‌کنند و از آسیب به تجهیزات و بروز حوادثی نظیر آتش‌سوزی جلوگیری به عمل می‌آورند.

انواع کلیدهای حفاظتی در صنعت برق (معرفی اجمالی)

برای ایجاد درک بهتر از جایگاه کلید مینیاتوری، ابتدا به‌طور مختصر به دیگر کلیدهای حفاظتی رایج در صنعت برق اشاره می‌کنیم. دستگاه‌های حفاظتی متعددی به منظور ایمنی مدارها طراحی شده‌اند که هر کدام کاربرد خاصی دارند:

• فیوزها: ساده‌ترین نوع حفاظت مدار هستند. فیوز با عبور جریان زیاد، عمل کرده و مدار را قطع می‌کند. مزیت فیوز قیمت اولیه کم آن است، اما عیب بزرگش این است که پس از هر بار عمل کردن می‌سوزد و نیاز به تعویض دارد. این امر موجب هزینه‌های مکرر و اتلاف زمان در تعمیر و تعویض فیوز می‌شود. در نتیجه، امروزه در بسیاری از کاربردها فیوزهای فشنگی سنتی با کلیدهای مینیاتوری جایگزین شده‌اند.
• کلید مینیاتوری (MCB): کلیدهای مینیاتوری موضوع اصلی این مقاله هستند. این کلیدها با حساسیت بالا و عملکرد سریع، مدارهای جریان پایین و مصارف نهایی را به‌خوبی حفاظت می‌کنند. از ویژگی‌های بارز آنها ابعاد کوچک، نصب آسان و عمر طولانی است. کلید مینیاتوری می‌تواند بارها عمل کند بدون اینکه نیاز به تعویض داشته باشد و مانند یک کلید قطع و وصل عادی نیز برای کنترل مدار به کار رود. به دلیل همین مزایا، MCB انتخابی محبوب برای حفاظت مدارهای روشنایی و مصارف ساختمانی شده است.
• کلید اتوماتیک کامپکت (MCCB): این کلید که به نام کلید اتوماتیک یا Molded Case Circuit Breaker شناخته می‌شود، برای جریان‌های بالا و کاربردهای صنعتی طراحی شده است. MCCBها قابلیت تنظیم جریان تریپ دارند (در برخی مدل‌ها) و می‌توان محدوده قطع جریان را در آنها تنظیم کرد، در حالی که MCB چنین قابلیتی ندارد. رنج جریان MCCB بسیار بالاتر است؛ به عنوان مثال MCCBها تا رنج ۱۶۰۰ آمپر (و حتی بیشتر) ساخته می‌شوند، در حالی که کلیدهای مینیاتوری معمولاً تا حدود ۶۳ یا حداکثر ۱۰۰ آمپر را پوشش می‌دهند. بنابراین برای حفاظت مدارهای بالای ~۱۰۰ آمپر باید از کلید کامپکت استفاده شود. کلیدهای MCCB ابعاد بزرگ‌تری داشته و نصب پیچیده‌تری نسبت به MCB دارند. از MCCB معمولاً به عنوان کلید اصلی در ورودی تابلوهای برق صنعتی و تجاری استفاده می‌شود، در حالی که MCBها بیشتر در خروجی‌ها و مدارهای نهایی توزیع به کار می‌روند.
• کلید محافظ جان (RCD/RCCB): این کلید برای حفاظت در برابر نشتی جریان و جلوگیری از برق‌گرفتگی طراحی شده است. RCCB جریان‌های اندک نشتی به زمین را تشخیص داده و مدار را قطع می‌کند. کلید محافظ جان مکملی برای MCB در سیستم‌هاست و معمولاً در کنار کلیدهای مینیاتوری در تابلوها نصب می‌شود تا ایمنی را کامل کند. به بیان دیگر، MCB از مدار در برابر اضافه‌جریان محافظت می‌کند و RCCB از افراد در برابر نشتی جریان و شوک الکتریکی. ترکیب این دو حفاظت کاملی برای مدارهای حساس فراهم می‌آورد.

به طور خلاصه، کلید مینیاتوری یکی از مهم‌ترین تجهیزات حفاظتی در برق فشار ضعیف است که در کنار دیگر وسایل حفاظتی نقش خود را ایفا می‌کند. در ادامه به دسته‌بندی انواع کلیدهای مینیاتوری و تفاوت‌های آنها می‌پردازیم.

دسته‌بندی انواع کلید مینیاتوری (بر اساس منحنی قطع، جریان، کاربرد و …)

کلیدهای مینیاتوری را می‌توان بر اساس فاکتورهای مختلفی تقسیم‌بندی کرد. در این بخش، انواع MCB را از جنبه‌های گوناگون معرفی می‌کنیم؛ از جمله منحنی قطع یا تیپ عملکرد، تعداد پل (فاز)، نوع جریان کاری، رنج جریان نامی و قدرت قطع. این دسته‌بندی کامل به درک بهتر تفاوت مدل‌های مختلف و کاربرد هر یک کمک می‌کند.

تیپ‌ها و منحنی قطع کلید مینیاتوری (مشخصه قطع)

یکی از مهم‌ترین تفاوت‌های کلیدهای مینیاتوری، منحنی قطع یا منحنی زمان-جریان آنها است. منحنی قطع نشان می‌دهد کلید در برابر جریان اضافی با چه سرعتی واکنش نشان می‌دهد. بر این اساس، MCBها به تیپ‌های گوناگون با محدوده‌های قطع متفاوت تقسیم می‌شوند. هر تیپ برای نوع خاصی از بارها مناسب است و در واقع بیانگر حساسیت کلید نسبت به اضافه‌جریان لحظه‌ای است. طبق استانداردهای رایج (IEC/EN 60898)، پنج تیپ اصلی زیر وجود دارد:

• تیپ B (تندکار): این نوع کلید مینیاتوری بسیار حساس است و در برابر جریان‌های اضافه نسبتاً کوچک سریعی عمل می‌کند. تیپ B در جریان اضافه حدود ۳ تا ۵ برابر جریان نامی، مدار را در زمان کوتاهی قطع می‌کند. به دلیل سرعت عملکرد بالا، از تیپ B عمدتاً در مصارف خانگی، روشنایی و بارهای مقاومتی سبک استفاده می‌شود. به تیپ B گاهی تیپ روشنایی نیز گفته می‌شود، چرا که برای محافظت مدار لامپ‌ها، پریزهای خانگی و تجهیزات IT مناسب است.
• تیپ C (کندکار یا نرمال): این کلید در برابر جریان‌های لحظه‌ای بالاتری نسبت به تیپ B تحمل نشان می‌دهد و واکنش آن کمی کندتر است. تیپ C اضافه‌جریان حدود ۵ تا ۱۰ برابر جریان نامی را قبل از قطع شدن تحمل می‌کند. از کلید تیپ C در مدارهای با جریان راه‌اندازی بالا نظیر موتورهای الکتریکی کوچک، پمپ‌های آب و مصارف صنعتی سبک استفاده می‌شود. به همین دلیل تیپ C را تیپ موتوری نیز می‌نامند؛ زیرا در هنگام راه‌اندازی موتورهای القایی که جریان اولیه زیادی می‌کشند، دیرتر از تیپ B عمل می‌کند و مانع قطع نابجای مدار می‌شود.
• تیپ D (بسیار کندکار): این تیپ کم‌حساس‌ترین مدل در برابر جریان هجومی است و محدوده قطع آن بین ۱۰ تا ۲۰ برابر جریان نامی قرار دارد. کلید مینیاتوری D برای بارهایی با جریان هجومی بسیار بالا طراحی شده است؛ مانند ترانسفورماتورها، دستگاه‌های جوش، موتورهای سنگین یا تجهیزات X-Ray بیمارستانی. این کلیدها به علت آستانه‌ی بالا نباید در مصارف خانگی به کار روند، زیرا در برابر اضافه‌بارهای کوچک واکنشی نشان نمی‌دهند و عملاً حفاظت مؤثری برای مدارهای خانگی فراهم نمی‌کنند. تیپ D را گاهی تیپ ترانسفورمری هم می‌نامند.
• تیپ K: کلید مینیاتوری تیپ K عملکردی میان تیپ C و D دارد. این کلید برای حفاظت مدارهایی مثل موتورهای با بار سنگین و ترانسفورماتورها استفاده می‌شود. حساسیت تیپ K نسبت به اضافه‌جریان بیشتر از D است و معمولاً در حدود ۸ تا ۱۲ برابر جریان نامی عمل می‌کند (در برخی منابع ۸ تا ۱۰ برابر ذکر شده است). تیپ K به سرعت در برابر اضافه‌بار واکنش نشان می‌دهد و برای مدارهای موتوری با جریان‌های هجومی بالا بسیار مناسب است. این تیپ را تیپ قدرت نیز می‌نامند.
• تیپ Z: این نوع کلید مینیاتوری جزء حساس‌ترین تیپ‌ها است و برای مدارهای بسیار حساس به کار می‌رود. تیپ Z در جریان‌هایی معادل تنها ۲ تا ۳ برابر جریان نامی نیز مدار را فوراً قطع می‌کند. بنابراین اگر حتی یک اضافه‌جریان کوچک (مثلاً ناشی از یک خطای جزئی یا نشتی) رخ دهد، تیپ Z واکنش نشان خواهد داد. از این رو در مدارهایی که تجهیزات الکترونیکی حساس (مانند بردهای PLC، تجهیزات دقیق آزمایشگاهی یا سیستم‌های مخابراتی) وجود دارد، از این تیپ استفاده می‌شود. به علت عملکرد سریع، به تیپ Z گاهی تیپ بسیار حساس گفته می‌شود.

جدول خلاصه تیپ‌ها: در جدول زیر خلاصه مشخصات و کاربرد تیپ‌های مختلف آمده است:

تیپ	محدوده تریپ لحظه‌ای	کاربرد رایج
B	~۳–۵ برابر جریان نامی	مصارف خانگی، روشنایی (حساس)
C	~۵–۱۰ برابر جریان نامی	موتورها و صنعتی سبک
D	~۱۰–۲۰ برابر جریان نامی	صنعتی سنگین (ترانس، جوشکاری)
K	~۸–۱۲ برابر جریان نامی	موتورهای با بار زیاد، ترانس
Z	~۲–۳ برابر جریان نامی	تجهیزات الکترونیکی حساس

توجه: انتخاب تیپ مناسب باید متناسب با نوع بار انجام شود تا نه بیش از حد حساس باشد که مدار بی‌دلیل قطع کند و نه آنقدر کند که حفاظت کافی انجام ندهد. برای مثال، تیپ B برای روشنایی معمولی خانه کافی است اما در مدار موتور کولر ممکن است نیاز به تیپ C باشد.

تعداد پل‌ها (تعداد فاز تحت پوشش)

کلیدهای مینیاتوری بر اساس تعداد پل (Poles) یا به عبارت دیگر تعداد فازهایی که قطع می‌کنند نیز طبقه‌بندی می‌شوند. بسته به طراحی مدار و نیاز به قطع همزمان سیم نول، انواع زیر موجود است:

• یک پل (Single Pole): حفاظت و قطع یک سیم فاز را بر عهده دارد. در مدارهای تکفاز ساده (فقط فاز و نول) از یک MCB تک پل برای قطع فاز استفاده می‌شود و نول به صورت مستقیم وصل است. این نوع در اغلب مدارهای روشنایی و پریز خانگی به کار می‌رود.
• دو پل (Double Pole): این کلید دارای دو پل داخلی است و برای مدارهای تکفاز استفاده می‌شود که نیاز است هر دو سیم فاز و نول قطع شوند. در برخی استانداردها جهت ایمنی بیشتر، استفاده از کلید دوپل در ورودی برق واحدهای مسکونی توصیه می‌شود تا همزمان فاز و نول از مدار جدا شوند. MCB دوپل در تابلوهای تکفاز کاربرد دارد.
• سه پل (Triple Pole): مناسب برای مدارهای سه‌فاز بدون نول است. این کلید سه فاز را با هم قطع و وصل می‌کند و در سیستم‌های سه‌فاز (مانند موتورهای سه‌فاز یا ماشین‌آلات صنعتی) استفاده می‌شود.
• سه پل به علاوه نول (3P+N یا TPN): در این نوع، سه پل برای سه فاز و یک پل برای نول تعبیه شده است. پل نول ممکن است حفاظت‌شده نباشد بلکه صرفاً برای قطع همزمان نول طراحی شده باشد. در بسیاری از تابلوهای سه‌فاز برای توزیع نهایی، از کلیدهای 3P+N استفاده می‌شود تا در صورتfault یا تعمیرات، نول نیز قطع شود.
• چهار پل (4P): این کلید دارای چهار پل حفاظت‌شونده است؛ یعنی سه فاز و نول همگی از حفاظت عبوری برخوردارند و همزمان قطع می‌شوند. در کاربردهای سه‌فاز که نول نیز باید تحت حفاظت اضافه‌جریان باشد (مثلاً در برخی سیستم‌های توزیع خاص یا ژنراتورها)، از کلید چهارپل استفاده می‌گردد. از نظر ظاهری 3P+N و 4P شبیه هم هستند اما در نوع 3P+N، پل نول فقط قطع‌کننده است و حفاظت حرارتی-مغناطیسی ندارد.

بطور خلاصه، در سیستم تکفاز معمولاً از MCB تک پل یا دوپل استفاده می‌شود (دوپل برای حفاظت نول نیز)، و در سیستم سه‌فاز از سه‌پل یا چهارپل (بسته به نیاز حفاظت نول) بهره می‌گیرند.

نوع جریان (AC یا DC)

کلیدهای مینیاتوری از لحاظ نوع جریان تغذیه به دو دسته AC و DC تقسیم می‌شوند. این تمایز به خاطر تفاوت رفتار قوس الکتریکی در مدارهای AC و DC است. نکات مهم در این زمینه:

• MCB نوع AC: برای مدارهای برق متناوب (مانند برق شهری) طراحی شده‌اند و در مشخصات آنها ولتاژ کاری AC (مثلاً 230/400VAC) ذکر شده است. هرگز نباید از کلید AC در مدار DC استفاده شود؛ زیرا ممکن است نتواند به‌درستی قوس DC را خاموش کند و در زمان اتصال کوتاه قطع نکند. این امر می‌تواند خطراتی جدی از جمله سوختن کلید یا آسیب به مدار به دنبال داشته باشد.
• MCB نوع DC: برای مدارهای جریان مستقیم (DC) طراحی شده‌اند (مثلاً سیستم‌های باتری، سولار یا مخابراتی). طراحی داخلی آنها برای قطع سریع قوس DC بهینه شده است. از کلیدهای DC معمولاً می‌توان در مدارهای AC هم بهره برد (زیرا خاموش کردن قوس AC آسان‌تر است)، اما عکس آن ایمن نیست. در هر حال، بهتر است همیشه نوع کلید با نوع جریان مدار یکسان انتخاب شود و به علامت‌گذاری روی کلید (نماد AC یا DC) دقت شود.

رنج جریان نامی (آمپراژ)

جریان نامی (Rated Current) حداکثر جریانی است که کلید مینیاتوری می‌تواند به طور مداوم از خود عبور دهد بدون اینکه مدار را قطع کند. سازندگان MCB‌ها را در رنج‌های استانداردی تولید می‌کنند. بر اساس استاندارد IEC60898، معمولاً کلیدهای مینیاتوری در بازه ۰٫۵ آمپر تا ۱۲۵ آمپر ساخته می‌شوند. رنج‌های متداول برای کاربردهای ساختمانی عبارت‌اند از: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A و در موارد صنعتی ممکن است 80A, 100A, 125A نیز استفاده شود.

انتخاب جریان نامی مناسب بسیار مهم است؛ این مقدار باید کمی بیشتر از جریان کار عادی مدار باشد تا در حالت نرمال کلید عمل نکند، اما به اندازه‌ای هم بزرگ نباشد که در صورت اضافه‌بار محافظت از مدار انجام نشود. تعیین جریان نامی صحیح بر اساس جریان مصرف‌کننده (بار)، ظرفیت کابل‌های مدار و سایر شرایط (مثلاً دمای محیط) انجام می‌شود. به طور کلی: برای مدارهای روشنایی منزل معمولاً MCB با جریان ۱۰ یا ۱۶ آمپر به‌کار می‌رود (بسته به تعداد و توان لامپ‌ها)، برای مدار پریزهای عمومی ۱۶ تا ۲۰ آمپر، برای کولر گازی یا وسایل پرمصرف ۲۰ تا ۲۵ آمپر، و برای انشعابات اصلی واحدهای مسکونی ۳۲ آمپر یا بالاتر. در صنایع نیز بسته به بار، ممکن است از کلیدهای ۴۰ آمپر تا ده‌ها آمپر استفاده شود.

توجه: هرگز نباید صرفاً به دلیل این که یک کلید آمپراژ بالاتری دارد و دیرتر قطع می‌کند، آن را جایگزین کلید کوچکتر نمود بدون در نظر گرفتن سایز کابل‌ها و ایمنی. برای مثال، اگر طبق استاندارد مدار روشنایی باید با فیوز ۱۰ آمپر حفاظت شود، استفاده از MCB 16 آمپر اشتباه است چون سیم‌های آن مدار (مثلاً ۱٫۵ میلی‌متر مربع) فقط تحمل جریان ۱۰ آمپر را دارند. چنین اشتباهی خطر داغ شدن سیم‌ها و آتش‌سوزی را در پی خواهد داشت.

قدرت قطع (ظرفیت قطع اتصال کوتاه)

قدرت قطع یا ظرفیت قطع کوتاه (Breaking Capacity) عبارت است از حداکثر جریان لحظه‌ای اتصال کوتاه که یک کلید مینیاتوری می‌تواند بدون آسیب دیدن خود تحمل کرده و مدار را قطع کند. این عدد معمولاً بر حسب کیلوآمپر (kA) بیان می‌شود. قدرت قطع استاندارد برای MCBهای ساختمانی رایج، معمولاً ۶ کیلوآمپر یا ۱۰ کیلوآمپر است. به این معنا که اگر یک کلید مینیاتوری ۶kA باشد، وقوع جریانی بیش از ۶۰۰۰ آمپر در محل نصب آن می‌تواند به خود کلید صدمه زده یا آن را منفجر کند. بنابراین در محل‌هایی که جریان اتصال کوتاه پیش‌بینی‌شده زیاد است (مثلاً نزدیکی ترانسفورماتور توزیع یا تابلوهای اصلی برق)، باید از MCB با قدرت قطع بالاتر (۱۰kA یا بیشتر) استفاده کرد یا در بالادست آن یک کلید محافظ قوی‌تر قرار داد. برخی مدل‌های خاص MCB صنعتی قدرت قطع‌های بالاتر (مثلاً ۱۵kA یا ۲۰kA) نیز دارند، اما در جریان‌های خیلی بالا عموماً از MCCBها یا فیوزهای فشارضعیف استفاده می‌شود.

نکته: حتماً قدرت قطع کلید مینیاتوری را در هنگام انتخاب مدنظر قرار دهید. اگر قدرت قطع یک کلید کمتر از جریان اتصال کوتاه احتمالی در شبکه باشد، در هنگام خطا ممکن است کلید قبل از اینکه بتواند مدار را قطع کند خودش آسیب ببیند یا جوش بخورد. طبق مقررات طراحی تابلو، معمولاً در ورودی تابلو یک کلید اتوماتیک کامپکت یا ترکیب کلید-فیوز قرار می‌دهند تا جلوی جریان‌های اتصال کوتاه بسیار بزرگ را بگیرد و MCBهای انتهایی در برابر جریان‌های بیش از حد ظرفیت‌شان محافظت شوند.

مقایسه کلید مینیاتوری با سایر کلیدهای حفاظتی

در این بخش، کلید مینیاتوری (MCB) را از نظر عملکرد و ویژگی‌ها با چند وسیله حفاظتی دیگر (فیوز و MCCB که رایج‌تر هستند) مقایسه می‌کنیم تا مزایا و محدودیت‌های آن بهتر مشخص شود.

MCB در برابر فیوز فشنگی

هر دوی این تجهیزات برای حفاظت مدار در برابر اضافه‌جریان به کار می‌روند، اما تفاوت‌های مهمی دارند:

• قابلیت استفاده مجدد: مهم‌ترین تفاوت MCB با فیوز این است که MCB پس از قطع مدار قابل برگشت به حالت وصل است، در حالی که فیوز یک‌بار عمل کرده و می‌سوزد و باید تعویض شود. این بدان معناست که بعد از برطرف کردن اتصالی یا اضافه‌بار، کافی است کلید مینیاتوری را دوباره بالا بدهید تا مدار وصل شود؛ ولی فیوز سوخته را باید قطعه جدید جایگزین کنید.
• دقت و سرعت عملکرد: کلید مینیاتوری بسیار دقیق‌تر از فیوز عمل می‌کند. منحنی قطع MCB مشخص و تست‌شده است و در جریان معینی طی زمان معینی مدار را قطع می‌کند، در حالی که عملکرد فیوز ممکن است با تلورانس بیشتری همراه باشد. علاوه بر این، MCB می‌تواند جریان‌های نشتی یا اضافه‌جریان‌های کوچکی را که شاید فیوز اصلاً به آنها واکنش نشان ندهد، تشخیص دهد و قطع کند. این موضوع ایمنی را بالاتر می‌برد، چون برخی جریان‌های کوچک می‌توانند باعث گرمایش تدریجی یا برق‌گرفتگی شوند که فیوزهای سنتی آنها را نمی‌سوزاند اما MCB قطع می‌کند.
• ترکیب کلید و حفاظت: فیوز به تنهایی فقط عمل حفاظت را انجام می‌دهد و برای قطع و وصل دستی مدار نیاز به یک کلید جداگانه دارد. در مقابل، MCB دو وظیفه را همزمان انجام می‌دهد: هم حفاظت اتوماتیک مدار در برابر خطا و هم عمل قطع/وصل دستی مانند یک کلید معمولی. به همین دلیل در تابلوها می‌توان به جای استفاده از پایه فیوز همراه با کلید جدا، تنها از یک کلید مینیاتوری استفاده کرد که هر دو نقش را ایفا کند.
• هزینه و طول عمر: هزینه ابتدایی خرید یک MCB معمولاً از یک فیوز بیشتر است، اما از آنجا که MCB بارها قابل استفاده است و نیازی به تعویض مکرر ندارد، در درازمدت مقرون‌به‌صرفه‌تر خواهد بود. با یک بار هزینه برای کلید مینیاتوری، شاید سال‌ها نیازی به خرید مجدد نباشد، در حالی که هر بار سوختن فیوز هزینه و زمان صرف می‌کند. همچنین عمر مفید MCBها بالا است و برخی مدل‌های مرغوب می‌توانند ده‌ها سال عملکرد خوبی داشته باشند (عمر متوسط ۱۵ تا ۲۰ سال ذکر شده است) به شرط آنکه تعداد قطع و وصل‌ها و شرایط محیطی خیلی خارج از محدوده نباشد.
• ایمنی و سهولت نگهداری: با استفاده از کلید مینیاتوری، مشکلاتی نظیر دشواری تشخیص فیوز سوخته و تعویض آن از بین می‌رود. وضعیت یک MCB (وصل یا قطع بودن) به راحتی از پایین یا بالا بودن اهرم آن قابل تشخیص است و نیازی به تجهیزات خاص برای عیب‌یابی نیست. این مسئله مخصوصاً در هنگام بروز اتصالی‌های گسترده که چند مدار همزمان قطع می‌شوند مفید است، چرا که به سرعت می‌توان دید کدام کلیدها تریپ کرده‌اند. در فیوزها این تشخیص زمان‌برتر است.

با توجه به موارد فوق، مزیت‌های MCB نسبت به فیوز شامل واکنش سریع‌تر و قابل پیش‌بینی‌تر، عدم نیاز به تعویض پس از هر بار عملکرد، افزایش ایمنی کاربران و کاهش هزینه‌های نگهداری است. تنها مزیت فیوز سنتی قیمت ارزان اولیه آن بود که امروزه با در نظر گرفتن هزینه‌های کلی، این مزیت هم کم‌رنگ شده است. بنابراین در بیشتر کاربردهای جدید، فیوزهای مینیاتوری (کلیدهای مینیاتوری) جایگزین فیوزهای ذوب‌شونده شده‌اند.

MCB در برابر کلید اتوماتیک کامپکت (MCCB)

کلیدهای کامپکت MCCB همان‌گونه که گفته شد برای جریان‌های بالاتر و کاربردهای صنعتی طراحی شده‌اند. تفاوت‌های کلید مینیاتوری با MCCB را می‌توان در موارد زیر خلاصه کرد:

• رنج جریان و کاربرد: MCB یک دستگاه با جثه کوچک است که عمدتاً برای حفاظت سیستم‌های برق خانگی و مدارهای نهایی با بار کم به کار می‌رود. در مقابل، MCCB بدنه بزرگ‌تری دارد و در سیستم‌های برق صنعتی و تجاری که بارهای سنگین وجود دارد استفاده می‌شود. به طور معمول MCB تا حدود ۶۳ آمپر (گاهی ۱۰۰ آمپر) را پوشش می‌دهد در حالی که MCCB تا ۱۶۰۰ آمپر و بیشتر ساخته می‌شود. بنابراین هر جا جریان مورد نیاز از محدوده MCB فراتر رود، چاره کار استفاده از MCCB است.
• قابلیت تنظیم و سفارشی‌سازی: یکی از تفاوت‌های اساسی، قابلیت تنظیم جریان تریپ در MCCB است. بسیاری از MCCBها دارای پیچ یا واحد تنظیم شارتیپ هستند که اجازه می‌دهد جریان آستانه قطع را تنظیم کنید، اما هیچ مدل MCBای قابلیت تنظیم منحنی یا جریان قطع را ندارد. MCBها دارای مشخصه جریان ثابت و از پیش‌تعیین‌شده (تیپ ثابت) هستند. همچنین MCCBها اغلب تجهیزاتی نظیر رله شنت تریپ، رله کمبود ولتاژ و کنتاکت کمکی قابل نصب دارند که امکانات کنترلی بیشتری فراهم می‌کنند. MCBها معمولاً امکان افزودن چنین لوازمی را ندارند یا بسیار محدود است.
• حالت تریپ و نمایش وضعیت: MCCB علاوه بر حالت وصل (ON) و قطع (OFF)، یک وضعیت تریپ میانی نیز دارد که روی کلید نشان داده می‌شود. هنگامی که MCCB به خاطر خطا تریپ می‌کند، اهرمش در حالت وسط قرار می‌گیرد که تشخیص می‌دهیم به دلیل خطا قطع شده است نه توسط اپراتور. اما در MCB اهرم در حالت قطع و وصل تنها دو حالت دارد و از ظاهر آن نمی‌توان فهمید قطع شدن به خاطر اضافه‌بار بوده یا دستی قطع شده است. این ویژگی MCCB باعث نظارت و عیب‌یابی آسان‌تر در تابلوهای پیچیده می‌شود.
• ابعاد و قابلیت‌های ویژه: MCCBها بزرگ‌تر و قابل موتوردار شدن هستند (می‌توان یک موتور برای فرمان از راه دور به آنها متصل کرد). این قابلیت در MCB وجود ندارد و تنها به صورت دستی عمل می‌شود. همچنین MCCB توانایی تحمل جریان اتصال کوتاه بسیار بالاتری نسبت به MCB دارد (برخی مدل‌های MCCB تا ۵۰ یا ۱۰۰ کیلوآمپر جریان لحظه‌ای را بدون تخریب تحمل می‌کنند، در حالی که MCBها معمولاً تا ۶ یا ۱۰ کیلوآمپر ساخته می‌شوند). به همین دلیل MCCB در محل ورود برق اصلی تاسیسات (که احتمال جریان اتصال کوتاه بزرگ وجود دارد) نصب می‌شود و MCBها در خروجی‌های مدارهای فرعی و نهایی.
• هزینه: بدیهی است که MCCBها به دلیل امکانات بیشتر و اندازه بزرگ‌تر قیمت بالاتری نسبت به MCB دارند. بنابراین استفاده از MCCB فقط در جایی که ضرورت داشته باشد توصیه می‌شود. برای جریان‌های پایین و کاربردهای معمولی، MCB با هزینه کمتر و سادگی بیشتر، انتخاب بهینه است.

به طور کلی می‌توان گفت MCB برای حفاظت مدارهای نهایی (فرعی) با جریان کم تا متوسط ایده‌آل است (مثل واحدهای روشنایی، پریزها، دستگاه‌های کم‌قدرت). در حالی که MCCB برای مدارهای اصلی و ورودی تاسیسات با جریان بالا و نیاز به تنظیمات پیشرفته استفاده می‌شود. این دو رقیب هم نیستند بلکه هر یک مکمل دیگری در سطوح مختلف شبکه توزیع برق هستند. ترکیب صحیح به‌کارگیری آنها، همراه با کلید هوایی (ACB) در سطوح خیلی بالاتر و کلید محافظ جان برای نشتی جریان، یک سیستم حفاظت سلسله‌مراتبی کامل را ایجاد می‌کند.

کاربردهای کلید مینیاتوری در مصارف خانگی، صنعتی و تجاری

کلیدهای مینیاتوری به دلیل ویژگی‌های ذکر شده (حجم کوچک، نصب آسان، عملکرد خودکار و ایمنی بالا) در بخش‌های مختلف کاربرد گسترده‌ای یافته‌اند. در ادامه به کاربری MCB در سه دسته اصلی خانگی، صنعتی و تجاری اشاره می‌کنیم:

• کاربردهای خانگی (مسکونی): در منازل و ساختمان‌های مسکونی، کلیدهای مینیاتوری عضو ثابت تابلوهای برق هستند. هر واحد مسکونی یک تابلوی توزیع (جعبه فیوز) دارد که شامل چندین MCB برای مدارهای مختلف است؛ مثلاً یک کلید مینیاتوری برای مدار روشنایی، یک یا چند کلید برای پریزهای برق اتاق‌ها، یک کلید برای کولر یا سیستم تهویه، یک کلید برای آشپزخانه و … . در گذشته از فیوزهای ذوب‌شونده در این جعبه‌ها استفاده می‌شد اما اکنون همگی با MCB جایگزین شده‌اند. اهمیت حضور کلید مینیاتوری در خانه‌ها بسیار بالاست زیرا نخستین سد حفاظتی در برابر اتصالی‌ها و اضافه‌بارهایی است که ممکن است بر اثر نقص وسایل برقی یا اشتباهات رخ دهد. این کلیدها با قطع سریع مدار از وارد آمدن صدمه به سیم‌کشی ساختمان و لوازم برقی جلوگیری کرده و نیز جلوی بسیاری از آتش‌سوزی‌های ناشی از برق را می‌گیرند. علاوه بر حفاظت، سهولت استفاده آنها نیز برای کاربران خانگی یک مزیت است؛ پس از رفع مشکل می‌توان با بالا دادن فیوز مینیاتوری برق را وصل کرد و نیازی به متخصص برای تعویض فیوز نیست. همچنین همانطور که اشاره شد فضای کمی اشغال می‌کنند و در تابلوهای کوچک آپارتمانی به راحتی جا می‌گیرند. به طور کلی هر خانه یا واحد آپارتمانی امروزی را در نظر بگیرید، تأمین ایمنی برق داخلی آن عمدتاً بر عهده همین کلیدهای مینیاتوری است.
• کاربردهای صنعتی: در صنعت، کلیدهای مینیاتوری معمولاً به عنوان حفاظت مدارهای کنترل، تابلوهای روشنایی صنعتی، ماشین‌آلات کوچک و بخش‌های جانبی استفاده می‌شوند. در کارخانه‌ها و کارگاه‌ها تعداد زیادی مدار فرعی وجود دارد (مدار فرمان دستگاه‌ها، مدار روشنایی سالن‌ها، پریزهای صنعتی برای ابزارها، مدارهای تغذیه موتورهای کوچک و پمپ‌های کم‌توان و …). برای هر یک از این مدارها MCB متناسب نصب می‌شود تا در برابر خطا حفاظت کند. البته باید توجه داشت که در صنایع، سطح اتصال کوتاه شبکه معمولاً بالا است (به دلیل نزدیکی به پست توزیع یا حضور ترانس‌های قدرت داخلی). لذا انتخاب کلید مینیاتوری با قدرت قطع مناسب و استاندارد صنعتی بسیار مهم است. بسیاری از تولیدکنندگان، سری‌های خاص MCB با توان قطع ۱۰kA یا بیشتر برای کاربردهای صنعتی عرضه می‌کنند. همچنین در محیط صنعتی شرایط مثل دما، رطوبت، گردوغبار ممکن است نامساعد باشد؛ بنابراین به کارگیری کلیدهای مینیاتوری با درجه حفاظت بالا (مثلاً داخل محفظه‌های IP54 یا IP65) ضروری است. در تابلوهای برق اصلی کارخانجات، معمولاً MCB در خروجی فیدرهای فرعی به کار می‌رود و ورودی‌های اصلی با MCCB یا کلیدهای هوایی حفاظت می‌شوند. مثلا برای هر خط تغذیه روشنایی یک سالن از یک MCB سه‌فاز مثلاً 20A استفاده می‌شود، در حالی که ورودی کل آن سالن یک MCCB 250A دارد. به این ترتیب هماهنگی حفاظتی بین سطوح مختلف برقرار می‌شود و یک اتصالی کوچک فقط MCB مربوط به خود را قطع می‌کند و بخش‌های دیگر را از کار نمی‌اندازد.
• کاربردهای تجاری و اداری: ساختمان‌های تجاری (فروشگاه‌ها، مال‌ها) و اداری (ادارات، بیمارستان‌ها، مدارس) نیز مشابه بخش مسکونی از ساختار برق فشار ضعیف استفاده می‌کنند اما در ابعاد بزرگ‌تر. در یک ساختمان چند طبقه تجاری یا یک بیمارستان، صدها مدار توزیع برای اتاق‌ها، راهروها، آسانسورها، سیستم‌های تهویه مطبوع، تجهیزات الکتریکی و… وجود دارد. برای هر کدام از این مدارها در تابلوهای مربوطه کلید مینیاتوری مناسب تعبیه می‌شود. مثلا در یک طبقه اداری ممکن است یک تابلوی توزیع داشته باشیم شامل ۳۰ عدد MCB که بخش‌های مختلف (روشنایی هر اتاق، پریزهای عمومی، سیستم کامپیوترها، چیلر یا کولرهای گازی کوچک، پریزهای تخصصی دستگاه‌ها و غیره) را محافظت می‌کنند. اعتمادپذیری MCB در چنین مکان‌هایی بسیار مهم است، زیرا قطع نابجای یک فیوز می‌تواند منجر به وقفه کاری یا خسارت شود. خوشبختانه کلیدهای مینیاتوری استانداردهای ایمنی سخت‌گیرانه‌ای را پاس می‌کنند (استاندارد IEC/EN 60898 برای کاربردهای ساختمانی) و همین امر باعث شده در تأسیسات تجاری به وفور از آنها بهره گیرند. به علاوه در مجتمع‌های بزرگ تجاری و اداری معمولاً تعمیر و نگهداری دوره‌ای انجام می‌شود و عملکرد فیوزهای مینیاتوری نیز دوره‌ای آزموده می‌شود تا از صحت کار آنها اطمینان حاصل شود. MCBها به دلیل عمر مکانیکی و الکتریکی بالایشان می‌توانند سال‌ها بدون مشکل در چنین کاربردهایی کار کنند. در کل، هر کجا که یک تابلو توزیع برق فشار ضعیف ببینید – از یک فروشگاه کوچک گرفته تا یک برج اداری بزرگ – احتمالاً تعداد زیادی کلید مینیاتوری در آن مشغول خدمت هستند.

نکات مهم در انتخاب و نصب کلید مینیاتوری

برای بهره‌گیری صحیح از مزایای کلید مینیاتوری و اطمینان از ایمنی، باید در انتخاب و نصب این تجهیزات به نکات مهمی توجه کرد. در زیر فهرست توصیه‌های کلیدی در این زمینه ارائه شده است:

• انتخاب نوع مناسب بر اساس شبکه و بار: پیش از خرید، نوع شبکه برق خود را مشخص کنید. آیا AC است یا DC؟ تکفاز است یا سه‌فاز؟ حتماً کلید سازگار با نوع جریان سیستم را انتخاب نمایید (MCBهای AC یا DC). همچنین تعداد پل مناسب را برگزینید – برای مدار تکفاز ساده، یک پل یا دوپل (اگر نیاز به قطع نول هم دارید) و برای مدار سه‌فاز حتماً سه پل یا چهارپل. علاوه بر این، تیپ منحنی قطع متناسب با بار را تعیین کنید. اگر بار شما موتوری یا دارای جریان راه‌اندازی است (مثلاً کولر، پمپ)، تیپ C احتمالاً مناسب‌تر از B است تا از قطع بی‌مورد جلوگیری شود؛ اما برای روشنایی و مصارف عادی خانگی تیپ B کفایت می‌کند. انتخاب درست مشخصه عملکرد کلید تضمین می‌کند که حفاظت موثر داشته باشید بی‌آنکه در بهره‌برداری عادی وقفه‌ای ایجاد شود.
• تعیین صحیح آمپراژ (جریان نامی): جریان نامی کلید مینیاتوری را با دقت و بر اساس محاسبات انتخاب کنید. این جریان باید از حداکثر جریان مصرفی مدار اندکی بیشتر باشد تا در حالت عادی کلید عمل نکند، ولی خیلی بزرگ‌تر هم نباشد که در صورت اضافه‌بار کوچک، حفاظت صورت نگیرد. معیار انتخاب، جریان مجاز کابل‌کشی و دستگاه‌های متصل است. به عنوان نمونه برای سیم‌کشی با سیم ۲٫۵ میلی‌متر مربع معمولاً MCB بیش از ۲۰ آمپر مجاز نیست. همیشه اندکی حاشیه ایمنی لحاظ کنید (مثلاً اگر جریان یک دستگاه حدود 9A است از فیوز 10A استفاده کنید نه 6A و نه 16A). توجه داشته باشید نباید صرفاً به خاطر عدم قطع شدن مدار، فیوز بزرگ‌تر از حد استاندارد نصب کرد؛ این یک اشتباه خطرناک است که گاهی افراد ناوارد مرتکب می‌شوند. اگر فیوز مرتب می‌پرد به جای بزرگ‌تر کردن آن باید علت اضافه‌بار یا اتصال را بیابید.
• توجه به قدرت قطع و شرایط اتصال کوتاه: بررسی کنید در محل نصب، حداکثر جریان اتصال کوتاه احتمالی چقدر است (این مقدار را می‌توان از شرکت برق یا محاسبات مهندسی به دست آورد). سپس کلید مینیاتوری با قدرت قطع کافی انتخاب کنید تا در صورت وقوع اتصال کوتاه، کلید آسیبی نبیند و بتواند مدار را ایمن قطع کند. برای بیشتر کاربردهای ساختمانی شهری، MCB با قدرت قطع ۶kA کافی است؛ اما در صنعت یا نزدیکی منابع پرقدرت بهتر است از ۱۰kA یا بالاتر استفاده شود. اگر جایی تردید داشتید، قدرت قطع بالاتر را انتخاب کنید یا در ورودی تابلو یک کلید قدرت (مثلاً MCCB یا فیوز NH) به عنوان پشتیبان قرار دهید.
• خرید از برند معتبر و استاندارد: حتماً کلیدهای مینیاتوری استاندارد و با کیفیت تهیه کنید. وجود نشان استاندارد ملی یا بین‌المللی (مانند IEC60898) و نشان‌های کیفیت روی کلید، اطمینان‌بخش عملکرد صحیح آن است. برندهای متفرقه و ارزان ممکن است در لحظه حساس عمل نکنند یا مشخصات درج‌شده‌شان واقعی نباشد. این مساله به ویژه در صنایع که قطع ناخواسته یا عمل نکردن فیوز می‌تواند خسارت‌بار باشد اهمیت بیشتری دارد. بنابراین هزینه کردن برای یک کلید اصیل از برندهای معتبر (هیوندای، اشنایدر، LS، ABB، زیمنس، و برندهای ایرانی استاندارد) نوعی سرمایه‌گذاری برای ایمنی است.
• ملاحظات محیطی (دما، رطوبت و مکان نصب): شرایط محیط کارکرد MCB را در نظر داشته باشید. اگر قرار است کلید در محیط گرم یا فضای بیرونی مرطوب کار کند، حتماً به درجه حرارت مجاز آن (در کاتالوگ سازنده) توجه کنید و در صورت نیاز ظرفیت را تعدیل کنید (زیرا افزایش دمای محیط باعث می‌شود کلید زودتر از جریان نامی خود عمل کند). کلیدهای مینیاتوری را در محل خشک و خنک نصب کنید و از قرار دادن آنها در معرض رطوبت زیاد یا گرمای شدید خودداری نمایید. در محیط‌های خیلی مرطوب یا پر گردوغبار، استفاده از تابلوهای بارانی درب‌دار یا جعبه فیوز مناسب با درجه حفاظت IP بالا توصیه می‌شود. همچنین از نصب کلید در مکان‌هایی که احتمال ضربه فیزیکی به آن است پرهیز کنید (مثلاً در دسترس مستقیم افراد غیرمسئول یا کودکان نباشد).
• نصب صحیح و اتصالات محکم: کیفیت نصب MCB در تابلو تأثیر زیادی بر عملکرد آن دارد. اطمینان حاصل کنید که کلید به درستی روی ریل DIN سوار و با پیچ انتهایی ریل محکم شده باشد تا لرزش‌های احتمالی باعث لق شدن آن نشود. سیم‌ها را کاملاً در ترمینال‌های ورودی و خروجی فیوز فرو برده و پیچ‌ها را سفت کنید تا اتصال محکم برقرار شود. اتصالات شل یکی از عوامل داغ شدن و خرابی کلیدهاست. با این حال مراقب باشید بیش‌ازحد هم پیچ ترمینال را سفت نکنید که به رزوه یا بدنه آسیب برسد؛ کافیست طبق توصیه سازنده (معمولاً ۲ تا ۳ نیوتن‌متر گشتاور) سفت شود. اگر از شینه (شمش) توزیع برای تغذیه چند MCB استفاده می‌کنید، آن را درست در محل خودش قرار داده و با گیره مخصوص قفل نمایید.
• عدم دستکاری و حفظ ایمنی حین کار: هرگز به دنبال غیرفعال کردن یا دستکاری مکانیزم داخلی کلید مینیاتوری نباشید. بعضی افراد ناآگاه مثلاً وقتی فیوز مرتب قطع می‌کند ممکن است سعی کنند فنر یا ضامن داخلی آن را دستکاری کنند تا دیگر قطع نشود؛ این کار بسیار خطرناک است و می‌تواند به آتش‌سوزی یا برق‌گرفتگی منجر شود. کلید مینیاتوری یک وسیله ایمنی است و نباید از مدار حذف یا بی‌اثر شود. همچنین هیچ‌گاه برای تعمیر یک MCB اقدام نکنید؛ این تجهیزات پلمپ کارخانه‌ای دارند و در صورت خرابی باید تعویض شوند نه تعمیر توسط کاربر عادی. هنگام کار داخل تابلو برق، حتماً برق ورودی را قطع کنید چون ممکن است قسمت بالای فیوزهای مینیاتوری همچنان برق دار باشد. رعایت نکات ایمنی و استفاده از تجهیزات حفاظت فردی (دستکش عایق، عینک) هنگام نصب یا تعویض فیوز ضروری است.
• عیب‌یابی و نگهداری: هر چند کلیدهای مینیاتوری تقریباً بدون نیاز به نگهداری خاصی برای سال‌ها کار می‌کنند، ولی باز هم بازدید دوره‌ای تابلو و فیوزها مفید است. مثلاً سالی یکبار تابلو فیوز را بازدید کنید، سفت بودن اتصالات پیچ‌ها را بررسی کنید، نشانه‌های حرارت‌دیدگی یا تغییر رنگ در اطراف فیوزها و سیم‌ها را چک کنید (که می‌تواند نشانه بار اضافی یا شل بودن پیچ باشد). اگر MCB به طور مکرر تریپ می‌دهد (قطع می‌شود)، این یک علامت است که مشکلی در مدار وجود دارد. در این حالت: ابتدا دستگاه‌های متصل به آن مدار را یکی‌یکی جدا و خاموش کنید تا بفهمید کدام مصرف بیش از حد باعث قطع شدن می‌شود. ممکن است تعداد وسایل روی آن فیوز زیاد باشد (اضافه‌بار)، یا یکی از دستگاه‌ها ایراد داخلی داشته باشد، یا حتی خود کلید معیوب شده باشد. در هر صورت، رفع علت اصلی قطعی مکرر مهم است. اگر خودتان تخصص ندارید، حتماً با یک برق‌کار مجرب یا متخصص مربوطه تماس بگیرید. تعویض یک فیوز مینیاتوری کار نسبتاً ساده‌ای است اما تشخیص این که چه ظرفیتی و چه نوعی باید جایگزین شود کار متخصص است. در نهایت اگر کلید مینیاتوری شما بسیار قدیمی شده (مثلاً بیش از ۱۵-۲۰ سال کار کرده) و نشانه‌هایی از فرسودگی (مثل داغ شدن غیرعادی بدنه یا دیر قطع کردن) بروز داده است، بهتر است آن را با یک نمونه نو جایگزین کنید تا سطح ایمنی افت نکند.

با رعایت نکات فوق می‌توانید اطمینان داشته باشید که سیستم حفاظت الکتریکی شما عملکرد درستی خواهد داشت و خطر حوادث برق به حداقل ممکن کاهش می‌یابد.

اشتباهات رایج در استفاده از کلیدهای مینیاتوری

در کاربری عملی فیوزهای مینیاتوری برخی اشتباهات متداول دیده می‌شود که می‌تواند ایمنی را به خطر انداخته یا کارایی سیستم را کاهش دهد. در ادامه چند نمونه از این خطاهای رایج را مرور می‌کنیم تا با آگاهی از آنها، از تکرارشان جلوگیری کنیم:

• انتخاب نادرست نوع یا ظرفیت فیوز: یکی از اشتباهات اصلی، به‌کارگیری کلید مینیاتوری نامناسب برای یک مدار است. به عنوان مثال، استفاده از MCB تیپ نامناسب (خیلی تند یا خیلی کند) یا با آمپراژ بیش از اندازه برای یک مدار. اگر کلید به درستی انتخاب نشده باشد یا ظرفیت آن متناسب با بار و سیم‌کشی نباشد، احتمال خرابی یا عمل‌نکردن به موقع آن زیاد می‌شود. این موضوع تأکید می‌کند که باید در انتخاب فیوز دقت زیادی به خرج داد و پارامترهای فنی را در نظر گرفت. یک نمونه رایج، همان‌گونه که گفته شد، جایگزین کردن فیوز کوچک با بزرگ‌تر برای جلوگیری از پریدن فیوز است؛ در حالی که این کار استاندارد نیست و خطر آتش‌سوزی دارد.
• نصب غیرصحیح و اتصالات سست: اشتباه رایج دیگر عدم دقت در نصب است. سفت نکردن کامل پیچ‌های ترمینال یا درست جا نزدن فیوز روی ریل می‌تواند باعث گرم شدن و جرقه در محل اتصال شود و در نهایت هم به سوختن سیم و کلید بیانجامد. گزارش‌ها نشان می‌دهد که بسیاری از موارد داغ‌شدن یا آتش گرفتن جعبه فیوز ناشی از شل بودن اتصالات یا نصب نادرست کلید بوده است. بنابراین هرگاه با تابلویی سروکار دارید که بوی سوختگی یا آثار حرارت در آن دیده می‌شود، ابتدا اتصالات مکانیکی فیوزها را چک کنید.
• بارگذاری بیش از حد یک مدار: گاهی کاربران بدون توجه به محدودیت فیوز، چندین وسیله پرمصرف را به یک مدار واحد متصل می‌کنند. مثلاً وصل کردن همزمان چند دستگاه گرمایشی پرمصرف به یک پریز چندراهی که به یک MCB 16 آمپر متصل است. این کار سبب می‌شود مجموع جریان از حد مجاز کلید بالاتر رود و فیوز مکرراً قطع کند یا در بدترین حالت قبل از قطع شدن داغ شود. پریدن مکرر فیوز یک علامت هشدار است که می‌گوید بار مدار زیاد است یا مشکل دیگری وجود دارد. راه حل صحیح، توزیع بار بین چند مدار مختلف یا ارتقای سیستم برق‌رسانی (افزودن یک انشعاب مجزا) است، نه نادیده گرفتن مشکل. اضافه‌بار مداوم باعث کاهش عمر فیوز مینیاتوری و آسیب دیدن آن می‌شود.
• بی‌توجهی به شرایط محیطی: استفاده از کلید مینیاتوری عادی در محیط‌های نامناسب نیز یک اشتباه محسوب می‌شود. مثلاً نصب MCB معمولی داخل یک کارگاه بسیار مرطوب بدون جعبه محافظ، یا در جایی که گردوغبار فلزی زیاد است (مانند کارگاه نجاری یا تراشکاری) بدون کاور محافظ. رطوبت و گردوغبار می‌تواند به داخل فیوز نفوذ کرده و عملکرد آن را مختل کند. در محیط صنعتی با ذرات روغن یا غبار، توصیه نشده که فیوزهای ظریف بدون حفاظ به کار روند. عدم توجه به این نکات می‌تواند باعث گیر کردن مکانیزم فیوز یا اتصالات نامطمئن در داخل آن شود.
• دستکاری و از مدار خارج کردن فیوز: همان‌طور که پیش‌تر اشاره شد، برخی افراد در مواجهه با قطع مکرر فیوز اقدام به غیرفعال کردن آن به روش‌های خطرناک می‌کنند. برای مثال، موقتی اهرم فیوز را با نوار چسب در حالت وصل ثابت نگه می‌دارند یا قسمت داخلی را دستکاری می‌کنند تا دیگر قطع نکند. این کارها بسیار خطرناک است. MCB عمداً طراحی شده که قطع کند تا از بروز حادثه جلوگیری شود؛ اگر شما جلوی عملکردش را بگیرید درست مثل این است که ترمز خودروی خود را از کار بیندازید چون سر پیچ‌ها سرعتتان کم می‌شود! هرگز چنین اشتباهی نکنید. همچنین در هنگام عیب‌یابی مدار، دیده شده که بعضی افراد فیوز را دور می‌زنند (بای‌پس می‌کنند) تا ببینند آیا مدار کار می‌کند یا نه – این کار نیز ریسک بزرگی دارد چون مدار را بدون حفاظت رها می‌کند. پس از مدار خارج کردن کلید مینیاتوری ممنوع است مگر برای تعویض با کلید جدید و سالم.
• استفاده از تجهیزات تقلبی یا نامرغوب: با افزایش قیمت تجهیزات اصلی، بازار اجناس تقلبی رواج یافته است. یک اشتباه متداول، خرید فیوزهای مینیاتوری بسیار ارزان‌قیمت و بی‌کیفیت است که بعضاً استاندارد ندارند. این فیوزها ممکن است در شدت جریان اعلام‌شده عمل نکنند (مثلاً به جای 16A در 30A تازه قطع کنند!) یا قدرت قطع کافی نداشته باشند. به کار بردن چنین تجهیزاتی نقض غرض است و سیستم حفاظت شما را تضعیف می‌کند. همواره از منابع معتبر خرید کنید و به مارک و استاندارد دقت نمایید.

علاوه بر موارد بالا، عدم سرویس و آزمون دوره‌ای را نیز می‌توان از اشتباهات دانست. شاید بهتر باشد گاهی (مثلاً سالانه) فیوزهای مینیاتوری حیاتی را تست کنید. در تابلوهایی که کلید تست تعبیه شده (مثلاً برای RCCBها) حتماً مطابق دستورالعمل کلید را تست ماهانه بزنید. هر صدای غیرعادی، بوی سوختگی یا تغییر رنگ در فیوزها را جدی بگیرید و پیگیری کنید. با اجتناب از اشتباهات فوق، کلیدهای مینیاتوری سالیان طولانی بدون مشکل و با اطمینان از سیستم برقی شما محافظت خواهند کرد.

نتیجه‌گیری

 کلید مینیاتوری (MCB) را می‌توان یکی از مهم‌ترین و موثرترین ابزارهای حفاظتی در شبکه‌های برق فشار ضعیف دانست. این کلیدهای کوچک اما هوشمند به مثابه نگهبانان خاموش مدارهای الکتریکی عمل می‌کنند و در صورت بروز اضافه‌بار یا اتصال کوتاه، به سرعت وارد عمل شده و مدار را قطع می‌کنند تا از تجهیزات و سیم‌کشی در برابر آسیب و از افراد در برابر خطر برق‌گرفتگی محافظت نمایند. با توجه به مزایای متعدد MCB – از جمله حساسیت و سرعت عملکرد بالا، قابلیت وصل مجدد، عمر طولانی و نیاز به نگهداری کم – امروزه در تمامی تأسیسات خانگی، اداری و صنعتی به عنوان جایگزینی مطمئن برای فیوزهای قدیمی به کار گرفته می‌شوند.

در پایان تأکید می‌کنیم که برای بهره‌مندی کامل از فواید کلید مینیاتوری، انتخاب صحیح نوع و ظرفیت، نصب اصولی و رعایت استانداردها الزامی است. توصیه می‌شود همواره از محصولات دارای استاندارد و از فروشندگان معتبر خرید کنید و در صورت عدم آشنایی کافی، برای طراحی و اجرای مدارهای برقی و تعیین مشخصات فیوزها از نظر متخصصان بهره‌ببرید. با این اقدامات، سیستم برق شما در برابر بسیاری از مخاطرات ایمن شده و حوادث ناگوار برقی به حداقل ممکن خواهد رسید. نقش کلیدهای مینیاتوری در افزایش ایمنی، عمر تجهیزات برقی و کاهش هزینه‌های ناشی از خرابی‌ها انکارناپذیر است. پس با به‌کارگیری درست این ابزار حفاظت، آرامش خاطر را برای خود و دیگران در استفاده از برق به ارمغان بیاورید.
