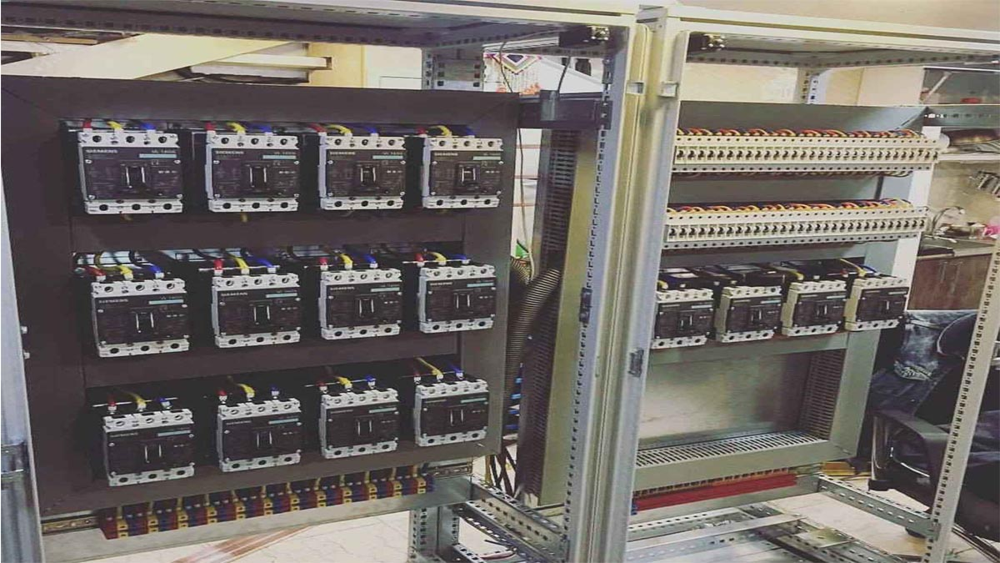

در سیستمهای برق صنعتی، ایمنی حرف اول را میزند. تابلو برق صنعتی به عنوان یکی از اجزای حیاتی برای توزیع و کنترل انرژی الکتریکی عمل میکند. یک طراحی ایمن و استاندارد برای این تابلوها میتواند از بروز حوادث ناگواری مثل برقگرفتگی یا آتشسوزی جلوگیری کند. رعایت استانداردهای معتبر و بهکارگیری نکات ایمنی در مرحله طراحی، نه تنها جان افراد را حفظ میکند بلکه پایداری و عمر تجهیزات را نیز افزایش میدهد. در این مقاله به بررسی استانداردهای کلیدی (ملی و بینالمللی) و نکات کاربردی ایمنی در طراحی تابلو برق صنعتی میپردازیم تا مهندسان، تکنسینها و حتی خریداران صنعتی با خیالی آسوده بتوانند از این تجهیزات استفاده کنند.
اهمیت ایمنی برق صنعتی
چرا باید ایمنی برق صنعتی را جدی بگیریم؟ رعایت نکات ایمنی و استانداردها در تابلوهای برق صنعتی مزایای مهمی دارد:
- محافظت از جان و تجهیزات: طراحی استاندارد تابلو برق از وقوع حوادثی مانند برقگرفتگی، آتشسوزی و نوسانات مخرب جلوگیری میکند. این به معنای حفظ جان پرسنل و جلوگیری از خسارات سنگین به دستگاههاست.
- عملکرد مطمئن و پایدار: تابلوهایی که طبق استانداردهای معتبر بینالمللی ساخته شدهاند، در شرایط مختلف محیطی عملکرد بهتری از خود نشان میدهند. رعایت استانداردها به پایداری سیستم در برابر رطوبت، گرد و غبار، حرارت و … کمک میکند.
- افزایش طول عمر تجهیزات: استفاده از قطعات و متریال استاندارد در ساخت تابلو برق باعث افزایش عمر مفید آن میشود. یک تابلو برق ایمن کمتر دچار فرسودگی زودرس یا خرابی ناگهانی میشود.
- کاهش هزینههای تعمیر و نگهداری: با ایمنسازی تابلو برق بر اساس استانداردها، احتمال خرابی کاهش یافته و در نتیجه هزینههای تعمیرات و توقف خطوط تولید نیز کمتر خواهد شد. یک سیستم ایمن و استاندارد نیازمند بازبینی و تعمیر کمتری است.
به طور خلاصه، ایمنی مناسب در طراحی تابلو برق صنعتی به معنای حفاظت از جان انسانها، صیانت از سرمایههای صنعتی و تداوم تولید بدون وقفه است.
استانداردهای کلیدی در طراحی تابلو برق صنعتی
طراحی ایمن تابلو برق بدون رعایت استانداردهای معتبر امکانپذیر نیست. استانداردها مجموعهای از مقررات فنی و ایمنی هستند که برای تضمین کیفیت و ایمنی تدوین شدهاند. در ادامه به مهمترین استانداردهای ملی و بینالمللی مرتبط با تابلو برق صنعتی اشاره میکنیم:
- استانداردهای ملی ایران (ISIRI): مؤسسه استاندارد و تحقیقات صنعتی ایران (ISIRI) مجموعهای از استانداردهای رسمی را برای تولید و بهرهبرداری تابلوهای برق منتشر کرده است. این استانداردها عمدتاً بر پایه استانداردهای بینالمللی (مانند IEC) تدوین شده و با شرایط محیطی ایران سازگار شدهاند. به عنوان مثال، استاندارد ISIRI 60439 مربوط به تابلوهای برق فشار ضعیف و استاندارد ISIRI 62271 مربوط به تابلوهای فشار متوسط است. همچنین استاندارد ISIRI 2868 درجه حفاظت بدنه (کدهای IP) را مطابق با استاندارد IEC مشخص میکند. رعایت این استانداردهای ملی برای تمامی سازندگان و بهرهبرداران تابلو برق در کشور الزامی است.
- استانداردهای بینالمللی IEC: کمیسیون بینالمللی الکتروتکنیک (IEC) معتبرترین مرجع تدوین استانداردهای برق در جهان است. در حوزه تابلو برق صنعتی، استاندارد IEC 61439 الزامات طراحی، ساخت و آزمون تابلوهای فشار ضعیف را تعیین میکند و استاندارد IEC 62271 به تابلوهای فشار متوسط و قوی میپردازد. این استانداردها جزئیاتی همچون استحکام عایقی، تحمل جریانهای اتصال کوتاه، دمای کارکرد قطعات و حفاظت در برابر برقگرفتگی را پوشش میدهند. تبعیت از IEC به معنای به رسمیت شناخته شدن تابلو برق در سطح جهانی است و بسیاری از استانداردهای ملی (از جمله ISIRI) بر پایه IEC تدوین شدهاند.
- کدها و استانداردهای آمریکا (NEC و NFPA): در ایالات متحده، NEC (National Electrical Code) که تحت عنوان استاندارد NFPA 70 منتشر میشود، مرجع اصلی ایمنی تأسیسات الکتریکی است. این کد قوانین دقیقی برای طراحی و نصب تابلو برق، حفاظت در برابر شوک الکتریکی و آتشسوزی ارائه میدهد. برای مثال، NEC انتخاب اندازه سیمها، نوع کلیدهای حفاظتی و روشهای ارتینگ را مشخص میکند. علاوه بر آن، استاندارد NFPA 70E که توسط انجمن ملی حفاظت در برابر آتش (NFPA) منتشر شده، بهطور ویژه بر ایمنی کارکنان در برابر خطرات برق تمرکز دارد. NFPA 70E دستورالعملهایی برای ارزیابی ریسک قوس الکتریکی (Arc Flash)، تعیین محدودههای خطر و استفاده از تجهیزات حفاظت فردی (PPE) ارائه میدهد. رعایت NFPA 70E در کنار NEC برای هر مجموعه صنعتی که به ایمنی پرسنل خود اهمیت میدهد توصیه میشود.
- سایر استانداردهای مرتبط: از دیگر استانداردهای مهم میتوان به استانداردهای NEMA (انجمن ملی تولیدکنندگان تجهیزات الکتریکی در آمریکا) اشاره کرد. استانداردهای NEMA بهویژه در زمینه درجهبندی محفظهها و مقاومت تجهیزات الکتریکی در شرایط محیطی مختلف کاربرد دارند. به عنوان مثال، طبقهبندی NEMA Type برای تابلوها معادل حدودی با درجات حفاظت IP در استاندارد IEC است (مثلاً NEMA Type 4X معادل IP66 برای محیطهای مرطوب و خورنده). همچنین استانداردهای IEEE و UL نیز جنبههای خاصی از ایمنی تابلو برق (مانند تستهای آتشسوزی، زلزله و …) را پوشش میدهند. یک طراح تابلو برق حرفهای همواره از آخرین استانداردها و بهروزرسانیهای آنها آگاه است، چرا که استانداردها با پیشرفت فناوری و lessons learned حوادث، مرتباً بهروز میشوند.
با رعایت مجموعه این استانداردهای کلیدی، بستر لازم برای یک طراحی ایمن و قابل اطمینان فراهم خواهد شد. در بخش بعد به نکات کاربردی میپردازیم که اجرای آنها در طراحی تابلو برق صنعتی، ایمنی را به سطح بالاتری ارتقا میدهد.
نکات ایمنی کاربردی در طراحی تابلو برق صنعتی
پس از آشنایی با استانداردها، نوبت به توصیههای عملی میرسد. در طراحی تابلو برق صنعتی رعایت جزئیات فنی و ایمنی میتواند تفاوت بین یک سیستم پرخطر و یک سیستم ایمن را رقم بزند. در ادامه مهمترین نکات ایمنی کاربردی را بررسی میکنیم:
انتخاب قطعات و تجهیزات استاندارد
هر تابلو برق از اجزای گوناگونی تشکیل شده است (کلیدهای قطع و وصل، بریکرها، فیوزها، ترمینالها، سیمها، رلهها و غیره) و انتخاب صحیح این قطعات نقش اساسی در ایمنی سیستم دارد. تمامی قطعات بهکار رفته باید دارای استانداردهای معتبر (ملی یا بینالمللی) و گواهینامههای ایمنی باشند. استفاده از تجهیزات متفرقه و غیراستاندارد، هرچند ممکن است در کوتاهمدت ارزانتر به نظر برسد، اما ریسک وقوع حوادث و خرابی را بهشدت افزایش میدهد. به چند اصل زیر در انتخاب قطعات توجه کنید:
- مطابقت با استاندارد و برند معتبر: قطعاتی انتخاب کنید که با استانداردهای IEC/ISIRI یا UL/ANSI مطابقت داشته و از برندهای معتبر باشند. وجود علامت استاندارد یا گواهی کیفیت بر روی قطعه (مانند CE، UL، یا نشان استاندارد ایران) اطمینانبخش است. این علامتها نشان میدهند محصول تستهای ایمنی و عملکرد را با موفقیت گذرانده است.
- رعایت محدودههای ولتاژ و جریان: مشخصات فنی هر قطعه باید با شرایط مدار مطابقت داشته باشد. به عنوان مثال، کلیدها و بریکرها باید برای حداکثر جریان و ولتاژ کاری تابلو انتخاب شوند. همچنین ظرفیت قطع اتصال کوتاه (Breaking Capacity) کلیدهای حفاظتی باید بالاتر از حداکثر جریان اتصال کوتاه پیشبینیشده در شبکه باشد تا در صورت بروز خطا به موقع مدار را قطع کنند.
- تجهیزات حفاظتی مناسب: حتماً از وسایل حفاظتی همچون فیوزهای مناسب، کلیدهای مینیاتوری (MCB)، کلیدهای اتوماتیک MCCB و رلههای حفاظتی استفاده کنید. این تجهیزات باید بتوانند در هنگام اضافهبار یا اتصال کوتاه، مدار را ایمن قطع کنند. به علاوه، استفاده از دستگاههای جریان نشتی (RCD/RCCB) برای حفاظت در برابر برقگرفتگی افراد توصیه میشود. یک RCCB استاندارد کوچکترین نشتی جریان به زمین (معمولاً ۳۰ میلیآمپر) را حس کرده و برق را قطع میکند و بدین ترتیب جان افراد را در برابر شوک الکتریکی نجات میدهد.
با انتخاب دقیق قطعات استاندارد و حفاظتی، تابلو برق شما پایهای مستحکم برای ایمنی خواهد داشت و در شرایط خطا رفتاری پیشبینیشده و کنترلشده از خود نشان میدهد.
بدنه تابلو و درجه حفاظت (IP)
بدنه یا محفظه تابلو برق نخستین سد محافظ در برابر عوامل خارجی است. یک محفظه مناسب باید هم استحکام مکانیکی کافی داشته باشد و هم درجه حفاظت متناسب با محیط نصب را فراهم کند. در طراحی تابلو برق صنعتی به نکات زیر توجه کنید:
- استحکام مکانیکی و جنس بدنه: تابلوهای برق صنعتی معمولاً از ورق فولادی ساخته میشوند که برای جلوگیری از خوردگی، با رنگ پودری الکترواستاتیک یا گالوانیزه پوشش داده شدهاند. بدنه تابلو باید در برابر ضربه و لرزش مقاومت کافی داشته باشد تا از آسیب به تجهیزات داخلی جلوگیری کند. استفاده از ورق نازک یا متریال ضعیف میتواند منجر به اعوجاج تابلو و اختلال در عملکرد کلیدها و قطعات شود. توصیه میشود اسکلت فلزی تابلو از فولاد با ضخامت و تقویت مناسب طراحی شود و در صورت امکان از آلیاژهای مقاوم (مانند آلیاژهای آهن سیلیکون) بهره گرفته شود که سختی بالا و خواص ضدخوردگی بهتری دارند.
- درجه حفاظت IP متناسب: درجه حفاظت بدنه در برابر نفوذ اجسام خارجی و رطوبت با کد IP مشخص میشود (مطابق استاندارد IEC 60529 و معادل ISIRI 2868). برای محیطهای سرپوشیده معمولی، حداقل IP.sheet could be IP4X (محافظت در برابر اجسام کوچک و سیم) یا IP54 (محافظت در برابر گردوغبار و پاشش آب) در نظر گرفته میشود. در محیطهای باز یا پرگردوغبار/مرطوب، درجه حفاظت باید بالاتر باشد (مثلاً IP65 یا IP66 برای فضاهای بیرونی صنعتی). انتخاب درست IP از برقگرفتگی ناشی از تماس تصادفی با قسمتهای برقدار و از ورود آب و ذرات که میتوانند اتصال کوتاه ایجاد کنند جلوگیری میکند.
- تهویه و محافظت در برابر حرارت: هرچند بحث تهویه را جداگانه در ادامه میآوریم، ذکر این نکته در طراحی بدنه مهم است که وجود شیارهای تهویه با فیلتر، دریچه یا فن، بخشی از طراحی محفظه تابلوست. بدنه تابلو باید امکان خروج حرارت تولیدی قطعات داخلی را بدهد و در عین حال مانع ورود غبار و حشرات شود.
- استانداردهای مقاومت ویژه: اگر تابلو در محیطهای خطرناک نصب میشود (مثل محلهای دارای گازهای قابل انفجار یا رطوبت بسیار بالا)، از محفظههای خاص با استانداردهای مرتبط (مانند ضدانفجار بودن یا ضدخوردگی بودن) استفاده کنید. همچنین تابلوهایی که در فضای باز زیر نور خورشید نصب میشوند باید پوشش مقاوم در برابر UV داشته باشند تا بدنه در بلندمدت دچار فرسایش نشود.
با در نظر گرفتن این موارد، بدنه تابلو برق نقش یک سپر ایمنی را ایفا میکند که تجهیزات الکتریکی داخلی و افراد پیرامون را از آسیبهای فیزیکی و محیطی محفوظ میدارد.
ارتینگ و اتصال زمین مطمئن
یک سیستم ارتینگ (زمین) صحیح، پایهایترین الزام ایمنی در هر تابلو برق صنعتی است. تمامی قسمتهای فلزی بدنه تابلو و فریمها باید به یک هادی ارت اصلی متصل شوند تا در صورت وقوع اتصال کوتاه به بدنه یا نشت جریان، برق به سرعت به زمین منتقل شده و از برقگرفتگی افراد یا آتشسوزی جلوگیری شود. نکات کلیدی در زمینه ارتینگ تابلو برق عبارتاند از:
- طراحی شینه ارت و نول: در داخل تابلو یک شینه (شینه ارت) مخصوص اتصال زمین تعبیه کنید. تمامی قطعات فلزی نظیر بدنه، درِ تابلو، چارچوبها و نیز سیمهای ارت خروجی مدارها به این شینه متصل شوند. اتصال درِ تابلو به بدنه از طریق سیم ارت انعطافپذیر فراموش نشود تا حتی در حالت باز بودن در، پیوستگی اتصال زمین برقرار باشد. همچنین رعایت تفکیک شینه نول و ارت در تابلوهای اصلی (در سیستم TN-C-S) الزامی است تا ایمنی شبکه ارتینگ حفظ شود.
- سیم ارت مناسب: سایز سیم ارت باید متناسب با جریانهای خطا و استاندارد تعیین شود (معمولاً سطح مقطع سیم ارت نباید کمتر از نصف ضخامت بزرگترین کابل فاز باشد، طبق مقررات ملی برق). استفاده از سیم ارت با روکش سبز و زرد طبق کد رنگ استاندارد انجام گیرد تا تمایز آن با سایر سیمها روشن باشد.
- اتصالات محکم و تستشده: نقطه اتصال شینه ارت به سیستم زمین ساختمان یا کارخانه باید با دقت انتخاب شود (از طریق چاه ارت یا شبکه ارتینگ سایت). تمامی اتصالات ارت باید محکم بوده و ترجیحاً از واشر فنری یا بستهای خاص ارت استفاده شود تا در طول زمان شل نشوند. تست ارت (اندازهگیری مقاومت اتصال زمین) به صورت دورهای اطمینان میدهد که مقاومت زمین در محدوده مجاز (معمولاً زیر 5 اهم برای سیستمهای ولتاژ پایین) قرار دارد.
- تکمیل حفاظت با RCD: همانطور که در بخش انتخاب قطعات ذکر شد، وجود کلید محافظ جان (RCD) مکمل سیستم ارتینگ است. ارتینگ مناسب به تنهایی محافظ جان انسان در برابر تماس غیرمستقیم است؛ به این معنا که در صورت نشت جریان، فیوزها یا کلیدها باید به کمک مسیر زمین عمل کنند. اما RCD با حساسیت بالا (۳۰mA) یک لایه حفاظتی اضافه ایجاد میکند که حتی در صورت بالا بودن مقاومت سیستم زمین نیز فرد را از شوک نجات میدهد. ترکیب یک ارتینگ استاندارد با RCD، حداکثر ایمنی را تضمین میکند.
در نهایت، وجود ارت مطمئن و رعایت اصول زمینکردن تابلو برق، نه تنها یک الزام قانونی است بلکه ضامن حفظ جان افراد در زمان بروز خطاست. هیچگاه در طراحی یا نصب تابلو از این بخش حیاتی غفلت نکنید.
مدیریت حرارتی و تهویه تابلو
تجهیزات الکتریکی در حین کار حرارت تولید میکنند و تجمع گرما در داخل تابلو برق میتواند به خرابی تجهیزات یا حتی خطر آتشسوزی منجر شود. از این رو مدیریت حرارتی و تهویه مناسب تابلو یکی از نکات ایمنی کلیدی است که باید در طراحی لحاظ شود. موارد زیر را در نظر بگیرید:
- محاسبه و پیشبینی گرمای داخلی: ابتدا میزان تلفات حرارتی قطعات (وات) را محاسبه کنید. تجهیزاتی مانند ترانسفورماتورها، درایوها، منبعهای تغذیه و حتی کلیدهای قدرت تحت بار، گرما تولید میکنند. اگر تابلو در محیطی با دمای بالا نصب است یا تابلوهای مجاور آن هم گرم هستند، این موارد را نیز لحاظ کنید.
- ایجاد فضای کافی و چیدمان مناسب: تراکم بیش از حد تجهیزات در داخل تابلو عامل اصلی حبس حرارت است. هنگام چیدمان قطعات روی سینی یا ریلها، فواصل کافی بین تجهیزات برای جریان هوا در نظر بگیرید. طبق توصیهها حداقل ۳۰٪ فضای خالی در هر کانال سیمکشی یا داکتها باقی بماند تا هوا گردش کند و سیمها بیش از حد گرم نشوند. قطعاتی که بیشتر گرم میشوند (مثل منبع تغذیه یا درایو) را در نواحی بالاتر تابلو نصب کنید تا گرمای آنها به طور طبیعی صعود کرده و از تابلو خارج شود.
- تهویه طبیعی یا اجباری: بسیاری از تابلوهای صنعتی دارای شیارهای تهویه در بالا و پایین خود هستند که به جریان همرفتی هوا کمک میکند. اطمینان حاصل کنید مسیر این شیارها مسدود نشود. در تابلوهای بزرگ یا پرحرارت، نصب فن تهویه ضروری است. میتوان از فن همراه با فیلتر گردوغبار در قسمت پایین تابلو (ورود هوا) و یک فن یا دریچه خروج هوا در بالا استفاده کرد تا هوای تازه وارد و هوای گرم خارج شود. سیستمهای تهویه فعال معمولاً همراه با ترموستات عمل میکنند تا زمانی که دمای داخل تابلو از حد معینی فراتر رفت فنها شروع به کار کنند.
- کنترل رطوبت و میعان: حرارت داخلی در برخی شرایط میتواند باعث ایجاد تعریق (میعان) روی تجهیزات شود (مثلاً هنگام خاموش بودن تابلو در شب سرد و روشن شدن آن در روز گرم). برای جلوگیری از تجمع رطوبت، برخی تابلوها به هیتر تابلو مجهز میشوند که در دمای پایین مقداری گرما تولید کرده و از رسیدن محیط داخلی تابلو به نقطه شبنم جلوگیری میکند. استفاده از رطوبتگیر (سیلیکاژل) نیز در تابلوهایی که در محیط مرطوب نصب میشوند توصیه میگردد.
مدیریت صحیح حرارت باعث میشود تابلو برق در محدوده دمای مجاز کار کند و عمر تجهیزات افزایش یابد. از همه مهمتر، با جلوگیری از داغشدن بیش از حد سیمها و قطعات، احتمال آتشسوزی یا آسیب جدی به سیستم به حداقل میرسد.
برچسبگذاری و علائم هشداردهنده
برچسبگذاری دقیق تابلو برق صنعتی هم برای ایمنی و هم برای سهولت بهرهبرداری و نگهداری اهمیت دارد. یک تابلو برق باید اطلاعات و هشدارهای لازم را بهصورت شفاف در اختیار کاربر یا تکنسین قرار دهد:
- برچسب مشخصات فنی: هر تابلو برق صنعتی دارای پلاک یا برچسب مشخصات است که روی آن اطلاعات کلیدی نوشته شده است. این اطلاعات معمولاً شامل ولتاژ نامی، جریان نامی کل تابلو، سطح عایقی، جریان اتصال کوتاه قابل تحمل، درجه حفاظت IP، نام سازنده و استانداردهای مرجع میباشد. اطمینان حاصل کنید این پلاک مشخصات بهدرستی روی درب تابلو نصب و خوانا باشد. وجود این اطلاعات برای انتخاب صحیح تابلو و آگاهی از محدودیتهای آن حیاتی است.
- شمارهگذاری تجهیزات و سیمها: در داخل تابلو، تمامی تجهیزات و ترمینالها باید دارای لیبل یا شناسه باشند. برای مثال، کلیدها و فیوزها با کد مدارشان (مثلاً Q1, F1) مشخص شوند، ترمینالهای ورودی و خروجی شمارهگذاری شوند و سیمها نیز دارای شماره یا رنگبندی استاندارد باشند. این کار در نقشه تابلو نیز منعکس میشود و هنگام عیبیابی یا توسعه سیستم، از بروز اشتباهات جلوگیری میکند.
- علائم ایمنی و هشدار: نصب علائم هشداردهنده بر روی تابلو و اطراف آن از نکات مهم ایمنی است. یک تابلوی برق صنعتی باید حداقل دارای علامت مثلث زرد خطر برقگرفتگی (⚠️ برقگرفتگی) بر روی درب خود باشد. این علامت به افراد غیرمتخصص هشدار میدهد که نزدیک شدن یا باز کردن تابلو میتواند خطرناک باشد. همچنین علائم دیگری مانند “فقط افراد مجاز باز کنند”، “خطر آتشسوزی – مواد قابل اشتعال دور نگه داشته شود” و برچسبهای جهت قطع اضطراری میتوانند بسته به نوع تابلو نصب شوند. در محیطهای عمومی، وجود تابلوهای راهنما که شماره تماس واحد برق یا نگهبانی را در مواقع اضطراری نشان میدهد نیز مفید است.
- دستورالعملها و نقشهها: توصیه میشود یک نسخه از نقشه تکخطی (Single Line Diagram) تابلو و لیست قطعات، داخل درب تابلو (از سمت داخل) الصاق شود. این نقشه به تکنسینها کمک میکند سریعتر مسیرهای جریان و قطعات را شناسایی کنند. همچنین دستورالعمل کوتاهی درباره اقدامات ایمنی قبل از کار روی تابلو (مثل قطع منبع تغذیه، استفاده از تجهیزات حفاظت فردی) میتواند روی درب تابلو درج شود.
با اجرای صحیح برچسبگذاری و نصب علائم، تابلو برق شما “خودگویا” خواهد بود؛ به طوری که هر فرد مجازی با نگاه اول متوجه میشود که تابلو چیست، چه خطراتی دارد و چگونه باید با آن برخورد کند.
حفاظت در برابر آرک فلش (قوس الکتریکی)
یکی از خطرناکترین پدیدههایی که میتواند در یک تابلو برق رخ دهد، آرک فلش یا قوس الکتریکی است. آرک فلش در اثر ایجاد اتصال کوتاه شدید بین دو قسمت برقدار (مثلاً بین دو فاز یا فاز و زمین) رخ میدهد و طی آن انرژی الکتریکی زیادی در یک چشم برهم زدن به شکل حرارت، نور و موج فشاری آزاد میشود. دمای قوس الکتریکی میتواند به دهها هزار درجه سانتیگراد برسد و باعث ذوب شدن فلزات، سوختگی شدید افراد و پرتاب قطعات داغ شود. این پدیده به قدری سریع و خطرناک است که در کمتر از یک ثانیه میتواند آسیبهای جبرانناپذیری ایجاد کند. برای محافظت در برابر آرک فلش، موارد زیر را در طراحی و بهرهبرداری مدنظر قرار دهید:
- کاهش احتمال وقوع قوس: طراحی مناسب شینهها و فواصل عایقی را رعایت کنید تا احتمال اتصال تصادفی بین فازها به حداقل برسد. استفاده از عایقبندی روی شینههای باسبار، کاورهای ترمینال روی اتصالات کابلها و فاصله هوایی کافی بین قطعات برقدار، خطر شکلگیری آرک را کاهش میدهد. همچنین پیچها و اتصالات شل میتوانند موجب جرقه زدن و شروع قوس شوند؛ بنابراین تمام اتصالات الکتریکی باید محکم بسته و بازبینی شوند.
- استفاده از تجهیزات ضد آرک: برای تابلوهایی که در آنها جریانهای بسیار بالا وجود دارد (مثلاً تابلوهای اصلی توزیع)، میتوان از تجهیزات مقاوم در برابر آرک استفاده کرد. برخی از محفظههای تابلو برق به صورت ویژه برای هدایت موج انفجاری آرک به بیرون طراحی شدهاند (Arc-Resistant Switchgear) که در صورت وقوع قوس، فشار و شعله را از طریق دریچههایی به خارج تابلو هدایت میکنند تا به اپراتور آسیبی نرسد. علاوه بر این، رلههای حفاظتی آرک فلش در بازار موجودند که با حسگرهای نوری وقوع جرقه شدید را تشخیص داده و در کسری از ثانیه فرمان قطع برق اصلی را صادر میکنند، پیش از آنکه قوس گسترش یابد.
- برچسبگذاری محدوده خطر آرک فلش: بر اساس استاندارد NFPA 70E و IEEE 1584، برای تابلوهای برق باید آنالیز خطر آرک فلش انجام شود. نتیجه این آنالیز مشخص میکند که در صورت وقوع قوس، چه مقدار انرژی آزاد میشود و شعاع خطرناک اطراف تابلو چقدر است. اطلاعاتی مانند سطح انرژیincident (بر حسب cal/cm²) و کلاس تجهیزات حفاظت فردی لازم، باید روی یک برچسب در جلوی تابلو الصاق شود. این برچسب به کارکنان هشدار میدهد که برای کار روی تابلو (مثلاً هنگام سرویس یا اندازهگیری) چه تجهیزات ایمنی نیاز است و تا چه فاصلهای خطر وجود دارد.
- تجهیزات حفاظت فردی (PPE): حتی با وجود تمام پیشگیریها، آرک فلش ممکن است رخ دهد، لذا کارکنانی که روی تابلوهای برق کار میکنند باید آموزش دیده باشند و از تجهیزات حفاظت فردی مناسب استفاده کنند. لباسهای ویژه مقاوم در برابر آرک فلش، کلاه و شیلد حفاظتی صورت، دستکش عایق و گوشی محافظ باید بر اساس سطح خطر پوشیده شوند. این تجهیزات طبق استاندارد IEC 61482-2 و NFPA 70E ردهبندی میشوند و میتوانند فرد را در برابر گرمای شدید و اشیاء پرتابشونده محافظت کنند.
به طور خلاصه، آرک فلش خطری پنهان اما جدی در تابلوهای برق صنعتی است. طراحی ایمن، نصب تجهیزات حفاظتی و رعایت رویههای کاری ایمن (مانند کار بدون برق بر روی تابلو تا حد امکان) بهترین راههای مقابله با این خطر هستند. هرگز خطر آرک فلش را دستکم نگیرید؛ چرا که یک لحظه غفلت ممکن است به یک عمر حسرت بیانجامد.

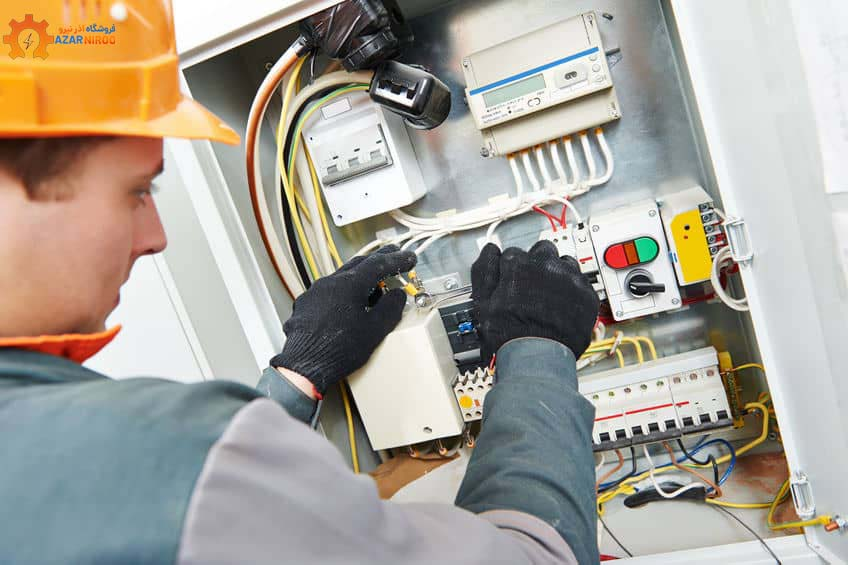

نگهداری و بازرسی دورهای تابلو برق
ایمنی یک تابلو برق فقط در مرحله طراحی خلاصه نمیشود؛ نگهداری منظم و صحیح نیز نقشی اساسی در حفظ ایمنی بلندمدت دارد. حتی اگر بهترین طراحی و ساخت انجام شود، عدم رسیدگی دورهای میتواند به تدریج باعث ایجاد شرایط ناایمن شود. برای تضمین استمرار ایمنی تابلو برق صنعتی، اقدامات زیر را به صورت دورهای انجام دهید:
بازرسی چشمی منظم: حداقل هر چند ماه یکبار (بسته به شدت کارکرد و شرایط محیطی)، داخل تابلو برق را بازدید کنید. به دنبال علائمی مانند تغییر رنگ یا بوی سوختگی عایقها، شلشدن پیچهای ترمینال، آثار جرقه یا داغشدن بیش از حد در اطراف اتصالات باشید. شنیدن صدای وزوز غیرعادی یا احساس حرارت غیرمعمول هنگام لمس سطح تابلو (با پشت دست) نیز میتواند نشانه وجود مشکل باشد.
- سرویس و محکمکاری اتصالات: با گذشت زمان و بر اثر گرم و سرد شدن، پیچهای اتصالات ممکن است شل شوند. تمامی ترمینالها، شینهها و محل اتصال کابلها را توسط ابزار مناسب محکم کنید (البته پس از قطع کامل برق تابلو و اطمینان از ایمن بودن). این کار بهویژه برای شینههای باسبار و کلیدهای بزرگ اهمیت دارد. همچنین قطعات مکانیکی تابلو مانند لولاهای در و قفلها را بازبینی و روانکاری کنید تا عملکردشان مطلوب بماند.
- تمیزکاری و غبارروبی: تجمع گرد و غبار و آلودگی روی تجهیزات میتواند مسیر جریان نشتی را ایجاد کرده و ریسک خرابی و آتشسوزی را بالا ببرد. به طور دورهای با استفاده از برس نرم و جاروبرقی صنعتی، گردوغبار داخل تابلو را تمیز کنید (البته با احتیاط کامل و در حالت بیبرق). فیلترهای هوای تابلو را بشویید یا تعویض کنید تا تهویه به خوبی صورت گیرد. در محیطهای با خوردگی بالا، قطعات فلزی را از نظر زنگزدگی بازبینی و در صورت نیاز رنگآمیزی مجدد یا تعویض کنید.
- تست عملکرد تجهیزات حفاظتی: کلیدهای حفاظتی، رلهها و سیستمهای کنترلی تابلو باید به صورت دورهای تست شوند. مثلاً دکمه تست کلید RCCB را ماهانه یک بار فشار دهید تا از سالم بودن مکانیزم قطع آن مطمئن شوید. تجهیزات اندازهگیری (ولتمتر، آمپرمتر) را کالیبره و صحت نمایش آنها را بررسی کنید. رلههای اضافهبار یا حرارتی موتورها را نیز طبق دستورالعمل سازنده آزمایش کنید. این اطمینان حاصل میشود که در زمان وقوع خطا، حفاظتها درست عمل میکنند.
- انجام تعمیرات پیشگیرانه: اگر در بازرسیها متوجه علائمی از گرم شدن بیش از حد، بوی سوختگی عایق، صدای غیرمعمول یا عملکرد نادرست قطعهای شدید، منتظر بروز حادثه نمانید. در اولین فرصت برنامهریزی برای تعمیر یا تعویض قطعه معیوب انجام دهید. نگه داشتن قطعات یدکی ضروری (مانند فیوز، کنتاکتور یا بردهای کنترلی) در انبار میتواند زمان خاموشی را در صورت نیاز به تعمیر کاهش دهد.
با اجرای یک برنامه منظم سرویس و نگهداری، میتوان اطمینان حاصل کرد که تابلو برق همواره در شرایط ایمن و آمادهبهکار قرار دارد. همچنین ثبت گزارش هر بازرسی و اقدامات انجامشده به شما کمک میکند روند فرسایش تجهیزات را پایش کرده و قبل از وقوع هر حادثهای مداخله کنید.
آموزش و توانمندسازی پرسنل
آخرین لایه از ایجاد ایمنی در کار با تابلو برق صنعتی، آموزش صحیح پرسنل و کاربران مربوطه است. حتی اگر تابلو برق شما کاملاً طبق استاندارد ساخته شده و تمام نکات فنی در آن رعایت شده باشد، رفتار نادرست یا عدم آگاهی کاربران میتواند منجر به خطر شود. اقدامات زیر را در حوزه آموزش و سازماندهی پرسنل در نظر داشته باشید:
- دسترسی محدود به تابلو: تابلو برق صنعتی باید همواره دربسته و قفلشده باشد و کلید آن تنها در اختیار افراد مجاز (برقکاران یا مسئولین فنی) قرار گیرد. افراد متفرقه یا آموزشندیده به هیچ وجه نباید به داخل تابلو دسترسی داشته باشند. این موضوع را به صورت یک دستورالعمل کتبی در محل نصب تابلو نیز الصاق کنید.
- آموزش نکات ایمنی و عملیاتی: تمامی تکنسینها و برقکارانی که مسئول نصب، راهاندازی یا سرویس تابلو برق هستند باید به طور دورهای آموزشهای ایمنی ببینند. این آموزشها شامل روش صحیح قطع و وصل کردن تابلو، توالی عملیات قفل و برچسبگذاری (LOTO) هنگام کار بر روی تابلو، روش اطفای حریق الکتریکی، کمکهای اولیه در برقگرفتگی و استفاده از تجهیزات حفاظت فردی است. تأکید کنید که کار روی تابلو باید حتماً در حالت قطع برق (خاموشی) انجام شود مگر در موارد تست که آن هم با رعایت تمامی احتیاطها و تجهیزات حفاظتی مجاز است.
- تمرین سناریوهای اضطراری: برای پرسنل خود سناریوهای فرضی مانند برقگرفتگی یک نفر، آتشسوزی در تابلو یا وقوع آرک فلش را شرح دهید و تمرینهای امدادی برگزار کنید. اینکه هر کس در شرایط بحرانی چه وظیفهای دارد (مثلاً چه کسی برق را قطع کند، چه کسی کپسول آتشنشانی بیاورد، چه کسی کمکهای اولیه را انجام دهد) باید از پیش تمرین شده باشد تا در صورت بروز حادثه واقعی، کمترین خطا رخ دهد.
- بهروز نگهداشتن دانش فنی: تکنولوژی برق صنعتی دائم در حال پیشرفت است و استانداردها نیز بهروزرسانی میشوند. مدیران و سرپرستان فنی باید با اعزام دورهای نیروهای خود به کلاسهای آموزشی یا سمینارها، دانش آنان را بهروز نگه دارند. بهرهگیری از منابع آموزشی آنلاین و مطالعه مستمر استانداردهای جدید نیز بسیار مفید است. یک تکنسین آگاه میداند که آموزش، آگاهی و رعایت ایمنی کلید نجات در برابر خطرات برق است.
در نهایت، فرهنگ ایمنی باید در سازمان نهادینه شود. وقتی همه افراد از اپراتورها گرفته تا مدیران به ایمنی الکتریکی اهمیت بدهند و آموزشهای لازم را دیده باشند، احتمال وقوع حوادث به شکل چشمگیری کاهش مییابد. تابلو برق صنعتی شما هر چقدر هم ایمن طراحی شده باشد، این انسانها هستند که با تصمیمها و اقدامات خود آن ایمنی را حفظ یا تهدید میکنند؛ پس روی آموزش و توانمندسازی نیروی انسانی سرمایهگذاری کنید.
نتیجهگیری
ایمنی در طراحی تابلو برق صنعتی یک فرایند چندلایه و جامع است. از انتخاب قطعات استاندارد و طراحی مطابق با آییننامهها گرفته تا رعایت جزئیات نصب، برچسبگذاری، تهویه و برنامهریزی برای نگهداری منظم – همگی همچون زنجیرهای به هم پیوسته تضمینکننده امنیت و عملکرد صحیح سیستم هستند. با پیادهسازی استانداردهای ملی (ISIRI) و بهرهگیری از تجربیات و استانداردهای بینالمللی (IEC, NFPA و غیره)، میتوان تابلو برقی طراحی کرد که در سختترین شرایط عملیاتی نیز ایمن و پایدار باقی بماند. به خاطر داشته باشیم که هزینه کردن برای ایمنی، سرمایهگذاری برای آینده است؛ چرا که هر حادثه برق میتواند خسارات جانی و مالی غیرقابل جبرانی در پی داشته باشد.
در نهایت، رعایت استانداردها و نکات ایمنی در طراحی تابلو برق صنعتی نه تنها یک الزام قانونی و فنی است، بلکه نشاندهنده مسئولیتپذیری ما در قبال کارکنان، تجهیزات و جامعه است. با ایجاد محیطی ایمنتر، بهرهوری صنایع افزایش یافته و اعتماد مشتریان و کارکنان جلب میشود. پس بیایید ایمنی را در اولویت قرار دهیم و هر تابلو برق را به نمونهای از کیفیت، استاندارد و اطمینان تبدیل کنیم.
با رعایت آنچه در این مقاله گفته شد، میتوانید اطمینان داشته باشید که تابلو برق صنعتی شما مانند قلبی تپنده، با ایمنی کامل به کار خود ادامه میدهد و خطرات برق را به حداقل رسانده است. ایمنی برق صنعتی اتفاقی به دست نمیآید؛ بلکه حاصل دقت، دانش و تعهد ما به اصول ایمنی است.
