توضیحات

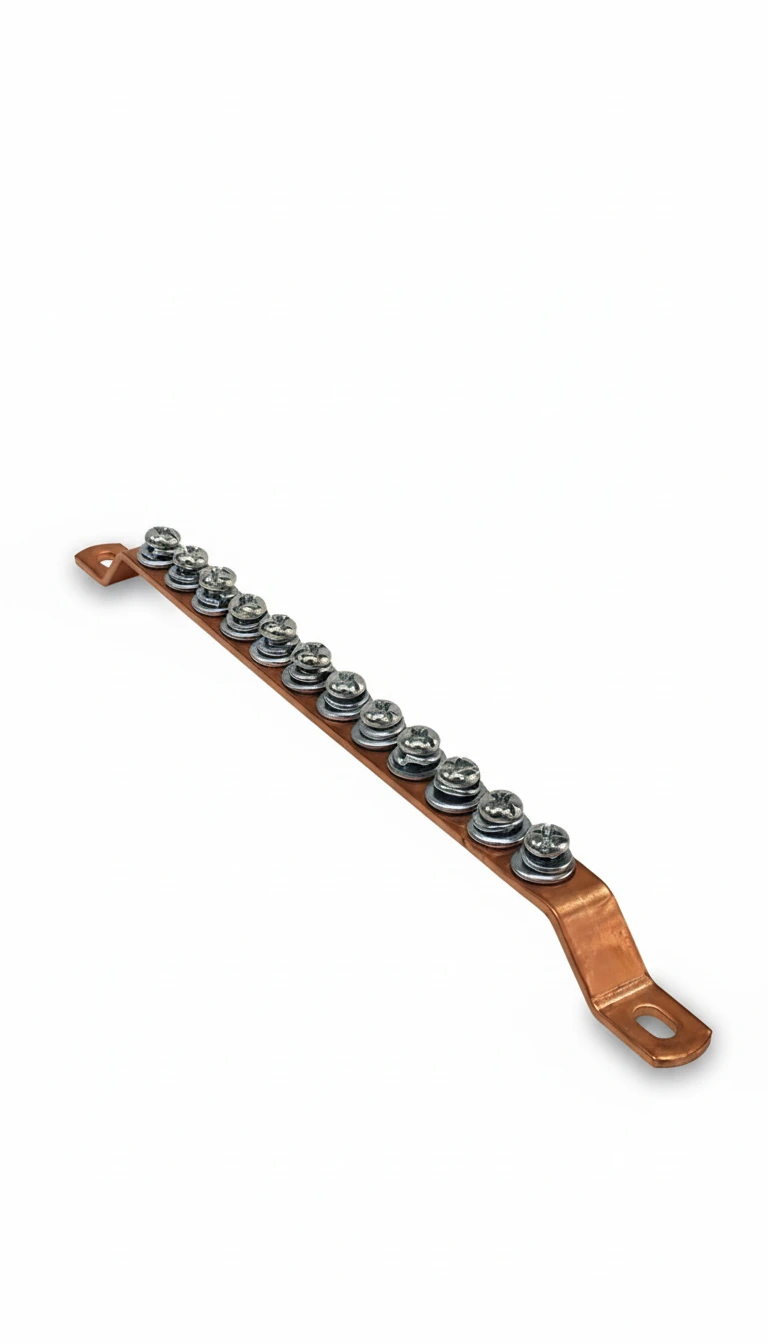

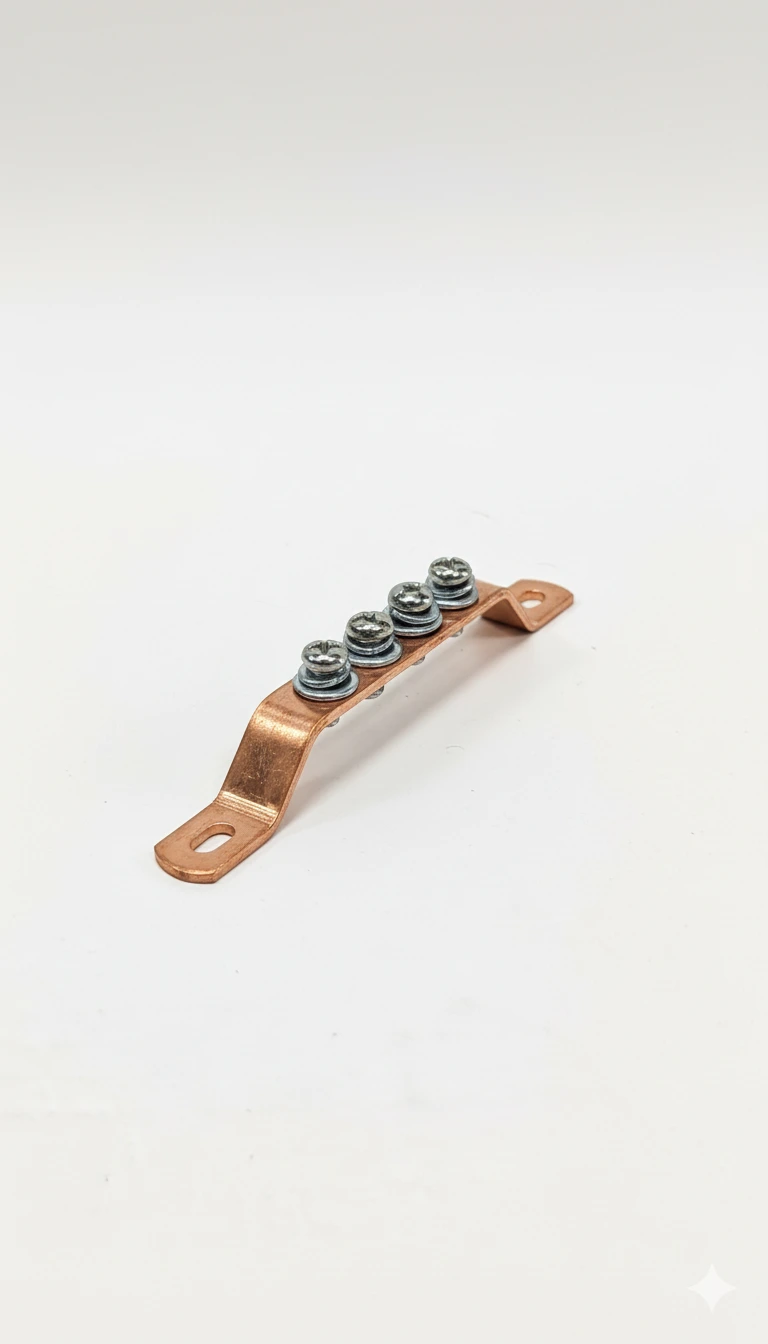

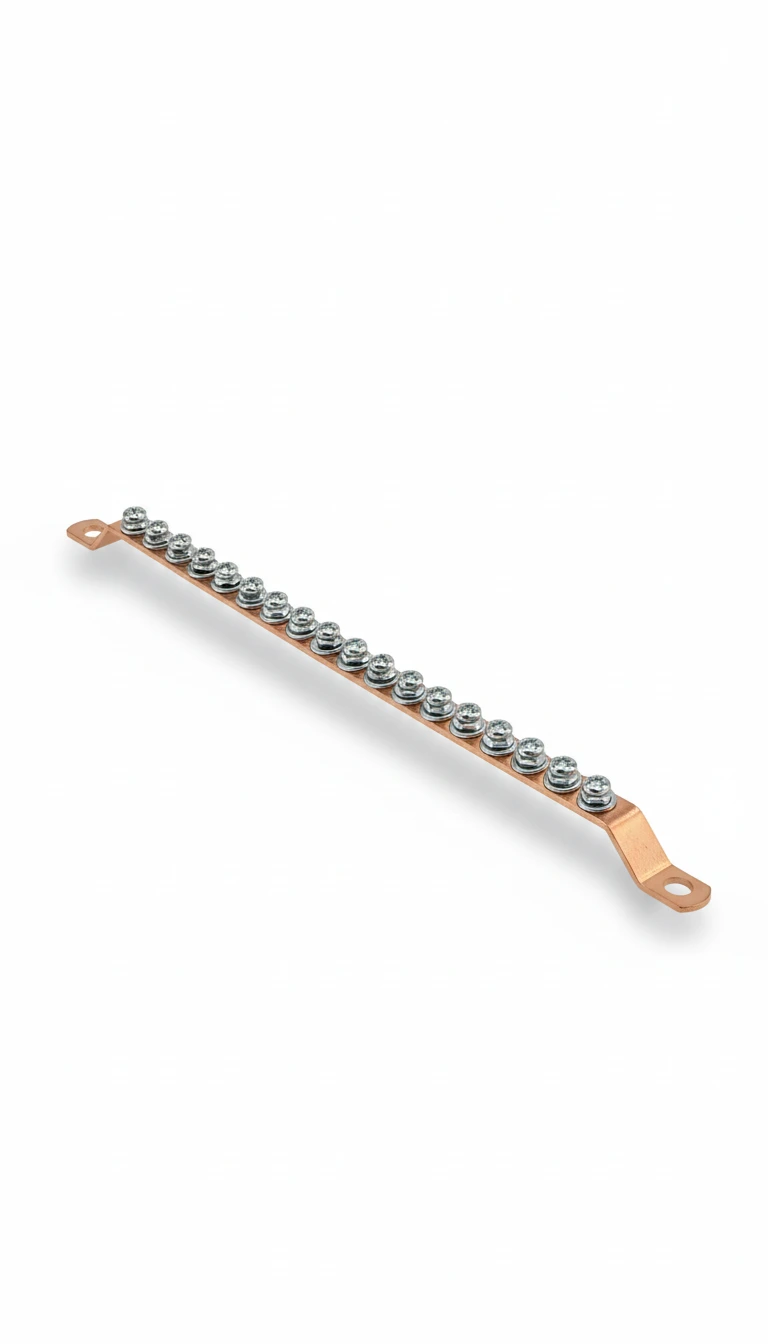

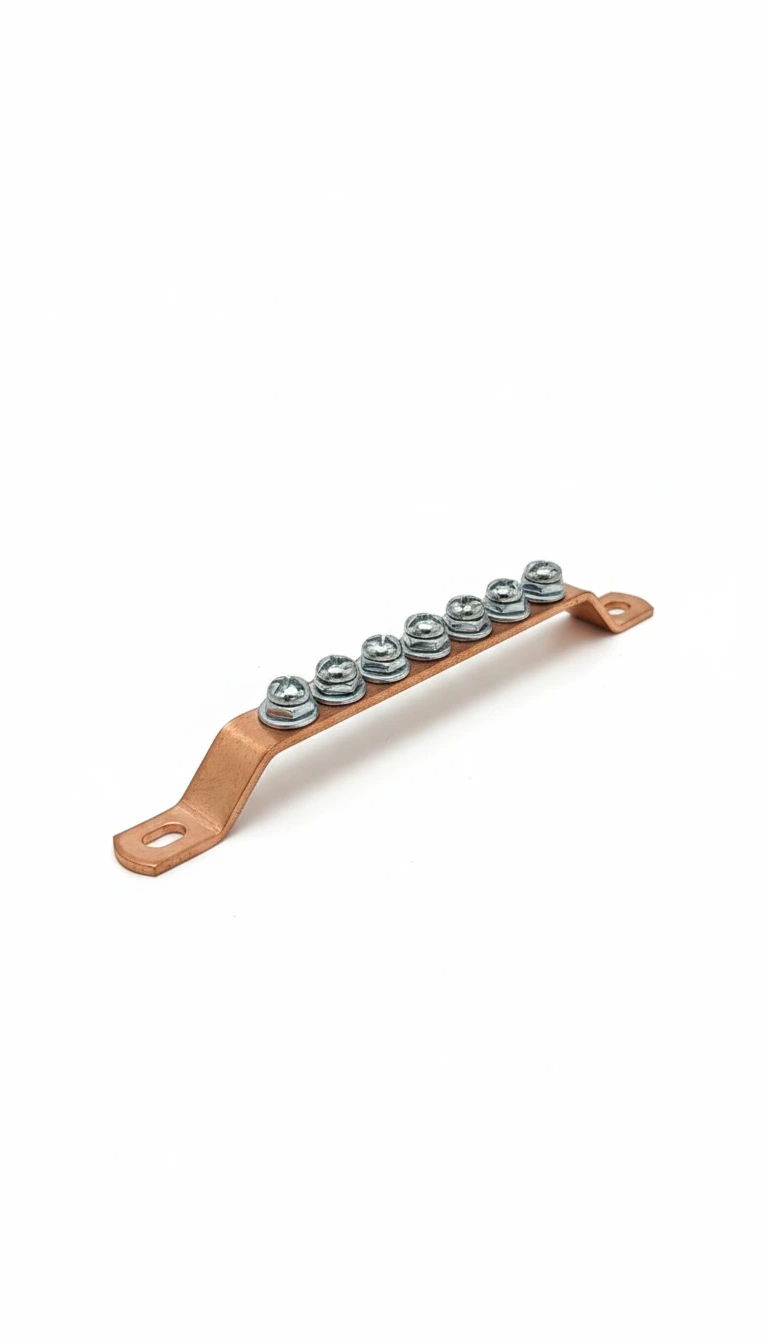

شمش ارت پیچ که با نام‌هایی مانند شینه مسی ارت یا باسبار ارت نیز شناخته می‌شود، یک هادی مسی میله‌ای شکل است که در تابلوهای برق برای اتصال تمامی سیم‌های ارت (زمین) به کار می‌رود. این شمش‌ها بسته به مدل دارای ۴، ۶، ۸، ۱۰، ۱۲ یا ۱۸ پیچ اتصال هستند و امکان گرفتن چندین انشعاب ارت را از یک نقطه مشترک فراهم می‌کنند؛ بدین ترتیب همه تجهیزات الکتریکی به یک چاه ارت واحد وصل می‌شوند. جنس شمش ارت معمولاً از مس با هدایت الکتریکی بالا است (گاهی برای کاهش هزینه یا کاربردهای خاص از آلومینیوم یا فولاد گالوانیزه نیز استفاده می‌گردد). در تابلو برق، شمش ارت توسط پایه‌های مخصوص به بدنه فلزی تابلو متصل شده و از طریق کابل ارت اصلی به سیستم ارتینگ (چاه ارت) ساختمان وصل می‌گردد. این اتصال زمین مرکزی، ایمنی مدار را به شکل چشمگیری بالا می‌برد و خطر بروز جرقه و آتش‌سوزی ناشی از اتصالی تجهیزات برقی را کاهش می‌دهد.
ویژگی‌ها و مشخصات فنی شمش ارت پیچ
-
انشعاب‌گیری سریع و آسان: اتصال یا جدا کردن سیم‌های ارت تنها با شل کردن و بستن پیچ‌ها انجام می‌شود.
-
هدایت مطمئن جریان الکتریکی: رسانایی بالای مس و طراحی شمش باعث توزیع ایمن جریان ارت در تمامی انشعابات می‌گردد.
-
نصب و نگهداری ساده: نصب یا تعویض شمش ارت بسیار راحت‌تر از کابل‌کشی‌های سنتی است و در صورت آسیب به سادگی تعویض می‌شود.
-
نظم‌دهی به سیم‌کشی: استفاده از شمش ارت موجب مرتب‌سازی اتصالات ارت در داخل تابلو و کاهش حجم سیم‌کشی اضافی می‌شود.
-
استحکام و دوام بالا: شمش ارت از لحاظ مکانیکی مستحکم بوده و در برابر حرارت و شرایط محیطی تاب‌آوری بالایی دارد.
-
افزایش ایمنی تجهیزات: ایجاد اتصال زمین مشترک برای تمامی قطعات، خطر برق‌گرفتگی افراد و وقوع حوادثی نظیر جرقه و آتش‌سوزی را به حداقل می‌رساند.
کاربردها و مزایای شمش ارت در سیستم‌های ارتینگ
شمش ارت مسی از اجزای ضروری در تابلوهای برق صنعتی و ساختمانی محسوب می‌شود که برای ایجاد اتصال منظم و ایمن میان سیم‌های ارت (زمین) و نقطه زمین اصلی به کار می‌رود. حضور یک باسبار ارت در سیستم ارتینگ تضمین می‌کند که تمامی تجهیزات و مدارها به یک نقطه زمین مشترک متصل‌اند؛ بنابراین در صورت بروز اتصال کوتاه یا نشتی جریان، برق اضافی بلافاصله از طریق شمش به زمین منتقل شده و از تجهیزات و افراد محافظت می‌شود.
همچنین در جعبه‌های تست ارت نیز از شمش ارت استفاده می‌شود تا اندازه‌گیری مقاومت زمین و نگهداری سیستم ارتینگ به سادگی انجام پذیرد.
جنس ساخت و استانداردها
شمش ارت پیچ مسی عموماً از مس با خلوص بالا ساخته می‌شود که رسانایی الکتریکی فوق‌العاده‌ای دارد و نسبت به شمش‌های آلومینیومی تلفات کمتری داشته و عملکرد بهتری ارائه می‌دهد. برای جلوگیری از خوردگی، سطح شمش مسی ممکن است با قلع اندود شود یا به صورت گالوانیزه عرضه گردد.
در برخی کاربردهای خاص یا محیط‌های بیرونی، از شمش‌های ارت فولادی گالوانیزه نیز استفاده می‌شود که مقاومت مکانیکی بالاتری دارند. بر اساس استانداردهای بین‌المللی، حداقل سطح مقطع شینه اصلی زمین (ارت) در صورت مسی بودن باید ۵۰ میلی‌متر مربع (با حداقل ضخامت ۲ میلی‌متر) و در صورت فولاد گالوانیزه بودن ۹۰ میلی‌متر مربع (با ضخامت حداقل ۳ میلی‌متر) در نظر گرفته شود. رعایت این الزامات تضمین می‌کند که شمش ارت توان تحمل جریان‌های خطا و نشتی را داشته و اتصال زمین مطمئنی برای حفاظت از تجهیزات و جان افراد فراهم نماید.
