توضیحات
مشخصات فنی
-

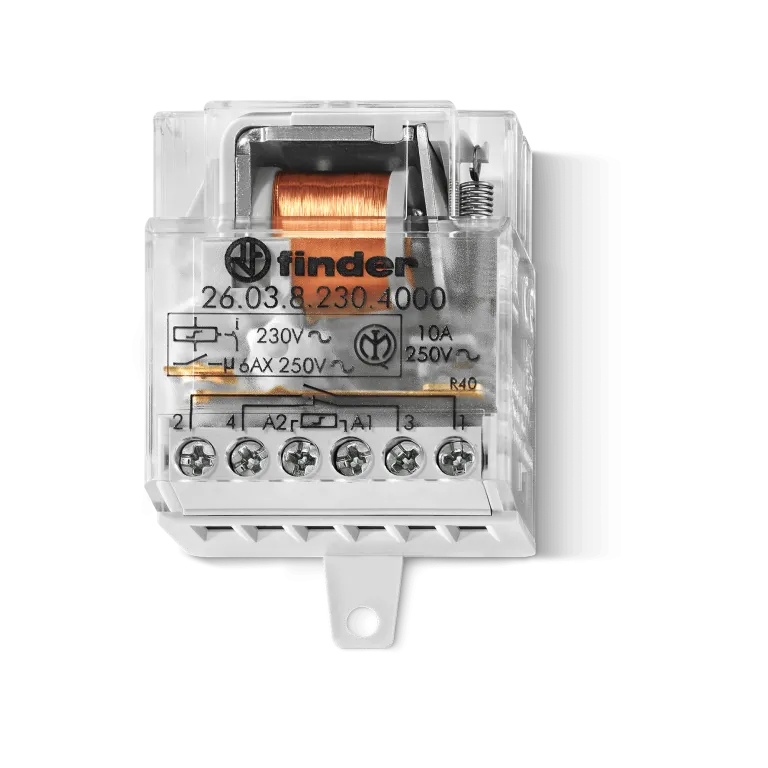

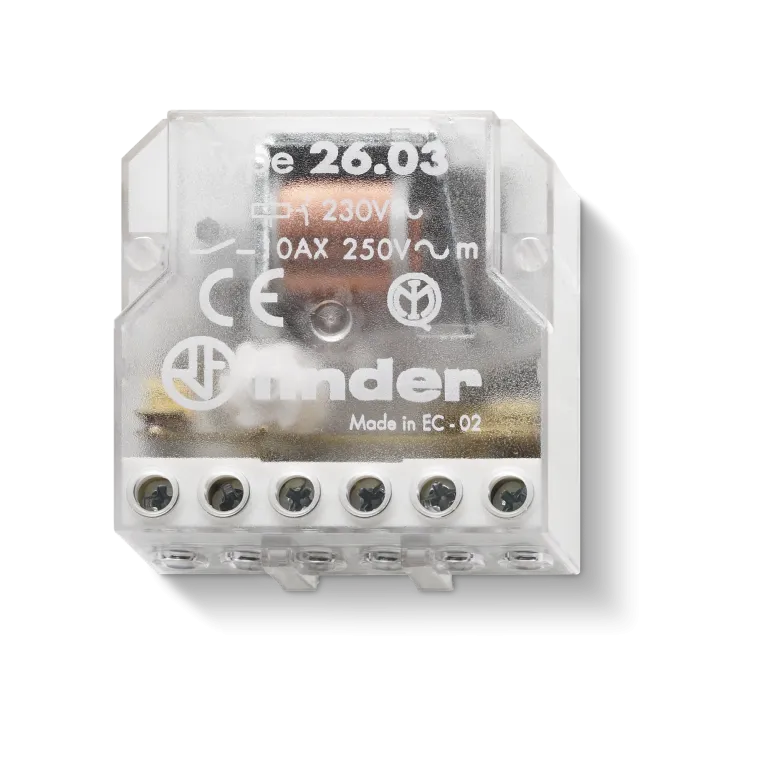

نوع: رله پلهای (ضربهای) الکترومکانیکی بایاستابل که با هر تحریک پالس وضعیت خود را تغییر میدهد.
-
پیکربندی کنتاکت: دارای یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) با ظرفیت سوئیچینگ 10 آمپر (AC1) تا ولتاژ 250 ولت AC. کنتاکتها از جنس آلیاژ نقره-نیکل (AgNi) و عاری از کادمیم برای دوام و رسانایی بهتر هستند.
-
ولتاژ بوبین: 230 ولت AC (فرکانس 50 هرتز) با مقاومت سیمپیچ حدود 6250 اهم. طراحی بوبین به صورت AC باعث سهولت استفاده در مدارهای برق شهری شده است.
-
توان و ولتاژ سوئیچینگ: حداکثر توان قابل سوئیچ در بار مقاومتی AC1 برابر 2500 ولتآمپر (معادل حدود 800 وات در 230 ولت) و حداکثر ولتاژ کنتاکت 400 ولت AC میباشد. همچنین تحمل جریان هجومی لحظهای (Peak) تا 20 آمپر را داراست که برای بارهای خازنی یا لامپهای پرمصرف مناسب است.
-
توان مجاز روشنایی: مناسب برای کنترل روشنایی تا 800 وات لامپ رشتهای/هالوژن 230 ولت، 500 وات لامپ فلورسنت (یا 360 وات فلورسنت با خازن اصلاح ضریب توان). این مقادیر تضمین میکنند که رله میتواند بار انواع لامپهای متداول در راهپله و محیطهای ساختمانی را بهخوبی تحمل کند.
-
سایر مشخصات الکتریکی: حداقل بار قابل سوئیچ 10 ولت/10 میلیآمپر (100 میلیوات) است که عملکرد مطمئن حتی در جریانهای پایین را ممکن میسازد. عمر الکتریکی رله در بار نامی (AC1) حداقل 100٬000 چرخه و عمر مکانیکی آن 3۰۰٬000 چرخه ذکر شده است که نشاندهنده قابلیت اطمینان بالای سوئیچینگ میباشد.
-
دمای کاری و کلاس حفاظتی: بازه دمای عملکرد از 40- تا +40 درجه سانتیگراد (دمای محیط) بوده و درجه حفاظت IP20 است؛ بدین معنا که رله باید در محیطهای سرپوشیده و به دور از رطوبت و گردوغبار نصب شود.
کاربردها
-
کنترل روشنایی راهپله و راهرو: طراحی شده برای کنترل چراغهای راهپله، راهروها و فضاهای مشاع ساختمانها از چندین نقطه. با استفاده از این رله میتوان تمام کلیدهای شستی یک ساختمان را به صورت موازی به آن متصل کرد تا لامپهای راهرو یا راهپله را از هر طبقه روشن و خاموش کنند. این ویژگی در آپارتمانها، هتلها و ساختمانهای اداری بسیار کاربردی است.
-
کنترل نور در فضاهای مسکونی: مناسب برای کنترل چراغ اتاقها، سالنها و محوطههای بزرگ که نیاز به چندین کلید دارند. به عنوان مثال، میتوان نور یک سالن پذیرایی بزرگ را با چند شستی در ورودیهای مختلف کنترل کرد یا چراغ اتاق خواب را از کنار درب و کنار تخت بهصورت مشترک خاموش/روشن نمود.
-
کاربردهای صنعتی و تجاری: علاوه بر روشنایی، از این رله ضربهای 10 آمپر فیندر میتوان در کنترل مدارهای برق صنعتی یا تجاری که نیاز به عملکرد قطع و وصل لحظهای دارند بهره برد. هر جایی که بخواهید یک بار الکتریکی را از چند محل مختلف کنترل کنید (مانند پمپها، فنها یا دستگاههای الکتریکی تا 10A)، این رله گزینه مناسبی خواهد بود.
مزایا
-
مصرف انرژی پایین و بدون نیاز به جریان نگهدار: به دلیل بایاستابل بودن رله، برای حفظ وضعیت وصل یا قطع نیازی به برقدار ماندن بوبین نیست. پس از یک تحریک لحظهای، رله در همان حالت باقی میماند و انرژی الکتریکی مصرف نمیکند؛ این ویژگی علاوه بر صرفهجویی در مصرف برق، گرم نشدن رله و طول عمر بیشتر آن را به همراه دارد.
-
سیمکشی سادهتر و کنترل چندنقطهای: استفاده از رله پلهای سیمکشی مدار روشنایی را بسیار ساده میکند. به جای اجرای مدارهای پیچیده تبدیل (دوپل یا صلیبی) بین کلیدها، میتوان چندین شستی موازی را به سیمپیچ این رله متصل کرد. بدین ترتیب کنترل یک چراغ از تعداد نامحدودی کلید امکانپذیر میشود که در ساختمانهای بزرگ و چندطبقه مزیت بزرگی است.
-
تحمل جریان بالا و سازگاری با انواع لامپ: این رله با تحمل جریان 10 آمپر (تا 20 آمپر لحظهای) قادر به سوئیچ انواع بارهای روشنایی از جمله لامپهای LED، کممصرف، فلورسنت و رشتهای است. بنابراین سوختن یا چسبندگی کنتاکتها در اثر جریان هجومی راهاندازی لامپها به حداقل میرسد.
-
ابعاد جمعوجور و نصب آسان: طراحی کامپکت با عرض حدود 22 میلیمتر و ارتفاع 46 میلیمتر باعث میشود بهراحتی داخل قوطیهای برق توکار دیواری، جعبه تقسیم یا فضای محدود تابلوهای برق جا بگیرد. نصب رله به سادگی با اتصالات پیچی محکم انجام میشود که امنیت اتصال سیمها و تماس الکتریکی مطمئن را تضمین میکند.
-
کیفیت ساخت و دوام بالا: محصول ساخت ایتالیا از برند معتبر Finder است که تضمینکننده کیفیت مواد و دقت ساخت میباشد. استفاده از آلیاژ AgNi در کنتاکتها، مقاومت در برابر خوردگی و جرقه را افزایش داده و عمر مفید رله را بالا میبرد. این رله دارای استانداردهای ایمنی و عملکرد (مانند EN 60669) بوده و با بهرهگیری از طراحی صنعتی پیشرفته، در درازمدت عملکردی قابل اطمینان ارائه میدهد.
ویژگیهای نصب
-
نصب پنلی/توکار: این رله پلهای به صورت پنلی طراحی شده و میتوان آن را در داخل قوطیهای برق توکار دیوار یا تابلوهای توزیع نصب کرد. با توجه به استاندارد عرض و ابعاد مناسب، قرار دادن آن در جعبههای برق استاندارد (مانند قوطی کلید و پریز) ممکن است، به طوری که پس از نصب مخفی بوده و فقط سیمهای کنترلی و خروجی آن متصل میشوند.
-
اتصالات آسان و ایمن: ترمینالهای ورودی و خروجی از نوع پیچی هستند و توانایی پذیرش سیم با سطح مقطع مناسب را دارند. پیچهای ترمینال اتصال محکمی برای سیمها فراهم میکنند که در برابر لرزش یا کشش احتمالی مقاومت دارد. برای هر کدام از کنتاکتهای NO و NC و همینطور دو سر بوبین، ترمینال مجزا تعبیه شده است که سیمبندی را ساده و سازماندهیشده میکند.
-
سازگاری با شستیهای استاندارد: رله سری 26 فیندر با کلیدهای فشاری لحظهای استاندارد (شستی) کاملاً سازگار است. میتوانید از هر تعداد شستی موازی (معمولاً شستی زنگ یا شاسی استوپ استارت) در نقاط مختلف ساختمان استفاده کنید تا بوبین این رله را تحریک کرده و چراغها را کنترل نمایید.
-
ایمنی و استاندارد: با درجه حفاظت IP20، این رله باید در مکانهای خشک و داخل محفظه نصب شود تا از تماس مستقیم افراد با قسمتهای برقدار جلوگیری گردد. طراحی محصول و عایقبندی قطعات داخلی مطابق استانداردهای ایمنی برق ساختمان انجام شده و جداسازی الکتریکی بین بوبین (ورودی فرمان) و کنتاکتهای خروجی، ایمنی مدار را تامین میکند. همچنین نصب و سیمکشی صحیح دستگاه بسیار آسان است و نیازی به تنظیمات پیچیده ندارد.
عملکرد
-
تغییر وضعیت با هر پالس فرمان: عملکرد این رله به صورت دو حالته پلهای است؛ بدین شکل که با هر بار تحریک بوبین توسط یک پالس الکتریکی لحظهای (مثلاً فشردن یک شستی)، وضعیت کنتاکتها تغییر میکند. برای مثال، در پالس اول کنتاکت NO بسته شده و خروجی برقدار میشود (چراغ روشن میگردد) و در پالس دوم کنتاکت مذکور مجدداً باز شده و خروجی قطع میشود (چراغ خاموش میشود). کنتاکت NC نیز برعکس همین توالی عمل میکند تا همواره حالت مخالف NO را داشته باشد.
-
بایاستابل و خودنگهدار: به محض دریافت یک سیگنال لحظهای، رله وضعیت جدید را قفل میکند تا فرمان بعدی برسد؛ به عبارتی رله دارای حافظه وضعیت است. این ویژگی بایاستابل بودن سبب میشود نیازی به وصل مداوم بوبین برای نگه داشتن چراغها در حالت روشن نباشد. پس اگر چراغها روشن شوند، تا زمانی که مجدداً شستی را فشار ندهید روشن خواهند ماند بدون اینکه انرژی اضافی در بوبین مصرف شود.
-
قابلیت کنترل از چندین نقطه: تمامی شستیهای موازی متصل به بوبین میتوانند عملکرد رله را کنترل کنند. فرقی نمیکند کدام شستی را فشار دهید، هر کدام یک پالس به بوبین ارسال کرده و رله را از حالت خاموش به روشن یا بالعکس سوئیچ میکند. این امکان کنترل یک چراغ از چندین محل، ایمنی و راحتی کاربران را در ساختمان افزایش میدهد.
-
واکنش سریع و استاندارد: حداقل زمان تحریک بوبین تنها 100 میلیثانیه است، یعنی یک فشار کوتاه برای تغییر وضعیت کافیست. همچنین طبق استاندارد EN 60669، رله میتواند پالس فرمان را تا 1 ساعت نیز تحمل کند بدون آسیب دیدن یا تغییر حالت ناخواسته – این بدان معناست که اگر شستی یا مدار فرمان به طور اتفاقی گیر کند و برای مدتی طولانی وصل بماند، آسیبی به رله نخواهد رسید.
-
عملکرد قابل اطمینان در درازمدت: طراحی الکترومکانیکی مستحکم Finder تضمین میکند که پس از هر تعداد دفعات عملکرد، رله همچنان با دقت عمل کند. عمر بالای کنتاکتها (حداقل 100 هزار بار قطع و وصل تحت بار کامل) و کیفیت ساخت بالا، عملکرد روان و بدون خطای دستگاه را در سالیان متمادی تضمین میکند. این رله برای کاربردهای مکرر روشن/خاموش شدن چراغها در طی روز (مثلاً در ساختمانهای پر تردد) گزینهای بسیار مطمئن به شمار میآید.
