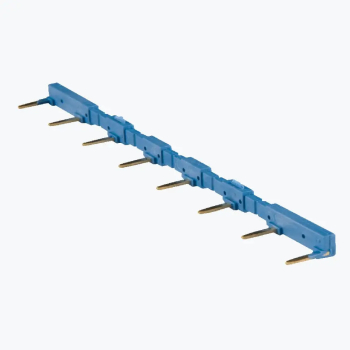

جامپر فیندر مدل 9518 – مخصوص سوکت 95.05 رله‌های سری 40

جامپر فیندر 9518 یک قطعه جانبی کاربردی برای رله‌های کتابی سری 40 فیندر (مانند مدل‌های 40.51 و 40.52) است که جهت استفاده روی سوکت‌های سری 95.05 طراحی شده است. این جامپر در واقع یک پل اتصال ۸ پین می‌باشد که ترمینال‌های مشترک (معمولاً پایه‌های A1 یا A2 کویل رله) را در حداکثر هشت سوکت کنار هم به‌صورت موازی به هم وصل می‌کند. با به‌کارگیری این جامپر، می‌توان چند رله را روی یک ریل DIN به یک منبع تغذیه مشترک متصل نمود بدون نیاز به سیم‌کشی جداگانه برای هر رله. طراحی باکیفیت و استاندارد جامپر 9518 تضمین می‌کند که اتصال الکتریکی پایدار، ایمن و مطمئنی بین سوکت‌های رله برقرار شود.

مشخصات فنی جامپر 9518

• تعداد پین اتصال: 8 پین (قابلیت پل کردن حداکثر 8 سوکت مجاور)

• جریان/ولتاژ نامی: تحمل جریان تا ۱۰ آمپر و ولتاژ تا ۲۵۰ ولت AC

• رنگ‌بندی: عموماً رنگ آبی (مدل استاندارد) – همچنین موجود در رنگ مشکی (کد 095.18.0) برای کاربردهای خاص

• جنس قطعه: بدنه از پلاستیک عایق صنعتی با دوام (پلی‌آمید تقویت‌شده) و بخش‌های هادی از فلز رسانای باکیفیت که تضمین‌کننده اتصال مطمئن و طولانی‌مدت است

• سازگاری: مناسب برای سوکت‌های استاندارد فیندر سری 95.05 (سوکت‌های ۸ پایه با ترمینال پیچی) – سازگار با رله‌های سری 40 فیندر (مانند 40.51، 40.52 و مدل‌های مشابه)

• بسته‌بندی: عرضه‌شده به‌صورت واحد (تکی) یا بسته‌های چندتایی (معمولاً بسته ۱۰ عددی برای مصارف عمده)

این جامپر ابعادی متناسب با سوکت‌های 95.05 دارد و فاصله بین پین‌های آن طوری است که دقیقاً در محل‌های تعیین‌شده سوکت قرار می‌گیرد. طراحی ۸ پین جامپر 9518 به شما امکان می‌دهد تا در صورت نیاز تعداد کمتری سوکت را پل کنید (می‌توانید بخش‌های اضافی جامپر را برش دهید تا طول مناسب برای تعداد سوکت کمتر به دست آید). تمامی مواد به‌کاررفته در ساخت این محصول دارای کیفیت و استاندارد صنعتی بوده و مقاومت حرارتی و مکانیکی کافی برای استفاده در تابلوهای برق را دارا هستند.

کاربردهای جامپر فیندر 9518

جامپر 9518 فیندر در تابلوهای برق صنعتی و سیستم‌های کنترلی که در آن‌ها چندین رله‌ی یکسان به کار رفته، بسیار کاربرد دارد. با استفاده از این جامپر، می‌توان ترمینال‌های مشترک چند رله را به یکدیگر متصل نمود تا از یک ورودی تغذیه یا سیگنال واحد بهره‌مند شوند. موارد استفاده معمول شامل:

• تغذیه موازی کویل رله‌ها: اتصال تمامی پایه‌های A1 (یا A2) چند رله به یک منبع تغذیه مشترک (مثلاً وصل کردن همزمان کویل هشت رله 24 ولت DC به یک خروجی منبع تغذیه)

• اتصال ترمینال‌های مشترک مدار: ایجاد پل مشترک برای ترمینال‌های مشترک (COM) چند رله در مدارهای فرمان و بین چند سوکت مجاور، بدون نیاز به سیم‌کشی تک‌به‌تک

• سیستم‌های مدولار روی ریل DIN: در تابلوهایی که رله‌های سری 40 فیندر به‌صورت ماژولار روی ریل 35 میلی‌متری نصب شده‌اند، این جامپر امکان سری‌کردن (موازی‌کردن) چند سوکت را فراهم می‌کند تا همه رله‌ها یک ورودی مشترک داشته باشند

• بهینه‌سازی مدارهای کنترل چندگانه: در مدارهای کنترلی که نیاز است یک فرمان یکسان به چند رله ارسال شود، جامپر 9518 یک راه‌حل ایده‌آل برای توزیع آن سیگنال/ولتاژ به‌صورت همزمان به تمامی رله‌ها است

به طور خلاصه، هر کجا نیاز به اتصال موازی چندین رله باشد تا عملکرد هماهنگ و یکپارچه‌ای داشته باشند، جامپر 9518 ایفای نقش می‌کند. به ویژه در طراحی تابلوهای برق با تراکم بالا که فضا و نظم سیم‌کشی اهمیت دارد، استفاده از این جامپر باعث مرتب‌شدن اتصالات و کاهش شلوغی سیم‌ها می‌شود.

نحوه نصب جامپر 9518

یکی از نقاط قوت جامپر فیندر 9518، نصب سریع و آسان آن است. این جامپر به شکل یک شانه‌ی ۸ پینه طراحی شده که به سادگی روی سوکت‌های 95.05 قرار می‌گیرد:

1. ابتدا سوکت‌های رله (سری 95.05) را روی ریل DIN نصب کرده و رله‌های سری 40 مربوطه را روی هر سوکت قرار دهید (در صورت لزوم، می‌توانید جامپر را حتی قبل از نصب رله‌ها نیز متصل کنید).

2. در هر سوکت 95.05، محل ویژه‌ای برای جامپر تعبیه شده است. کافیست پیچ‌های ترمینال مربوط به پایه‌ای که قرار است مشترک شود (مثلاً پایه A1) را کمی شل کنید.

3. جامپر 9518 را طوری قرار دهید که شاخه‌های آن در ترمینال همان شماره در تمام سوکت‌ها بنشینند (مثلاً در تمام سوکت‌ها در جای پیچ A1). شاخه‌های جامپر کاملاً منطبق بر محل پیچ‌ها یا حفره‌های مخصوص جامپر روی سوکت‌ها هستند.

4. پس از قرار دادن جامپر در جای خود، تمامی پیچ‌های مربوطه را دوباره محکم کنید تا جامپر ثابت شده و تماس الکتریکی مطمئن برقرار گردد. (طراحی ارگونومیک و دقیق پین‌های جامپر موجب می‌شود که به‌محض قرارگیری و سفت‌کردن پیچ‌ها، اتصال پایدار برقرار شود.)

با انجام این مراحل، اکنون تمام سوکت‌های متصل‌شده توسط جامپر دارای اتصال الکتریکی مشترک هستند. به عنوان مثال، اگر جامپر را روی پایه A1 تمام سوکت‌های یک ریل نصب کرده باشید، همه پایه‌های A1 این سوکت‌ها عملاً به هم وصل شده و تنها نیاز است یک سیم ورودی به یکی از آن‌ها متصل شود تا ولتاژ به همه رله‌ها برسد. نکته مهم: در صورت استفاده از جریان‌های بالاتر از 10 آمپر روی ترمینال‌های مشترک، طبق توصیه سازنده باید هر ترمینال را به صورت جفتی با سیم نیز به هم متصل کنید یا جریان را بین دو جامپر تقسیم کنید تا از حد جریان نامی جامپر تجاوز نشود.

نصب جامپر 9518 هیچ نیازی به ابزار خاصی ندارد و به راحتی توسط یک پیچ‌گوشتی معمولی قابل انجام است. همچنین طراحی دقیق جامپر باعث می‌شود که پس از نصب، هیچ قسمت خطرناکی بیرون‌زده نباشد و تمامی اتصالات ایمن (دارای عایق) و مرتب باقی بمانند. اگر نیاز به جدا کردن یا تعویض رله‌ای باشد، جامپر مزاحمتی ایجاد نمی‌کند – می‌توانید هر رله را به صورت مجزا از سوکتش بیرون بکشید، بدون آنکه نیازی به باز کردن سیم یا برداشتن جامپر از سایر سوکت‌ها باشد.

مزایای استفاده از جامپر فیندر 9518

استفاده از جامپر ۸ پین مدل 9518 در مدارهای رله‌ای مزایای متعددی به همراه دارد که آن را به یک انتخاب محبوب در میان برق‌کاران صنعتی تبدیل کرده است:

• صرفه‌جویی در سیم‌کشی و زمان: با یک جامپر می‌توان به جای استفاده از چندین سیم رابط بین سوکت‌ها، همه را یکجا متصل کرد. این امر حجم سیم‌کشی تابلو را کاهش داده و در نتیجه زمان مونتاژ و نصب تابلو برق به شکل چشم‌گیری کمتر می‌شود. همچنین احتمال اشتباه در سیم‌بندی دستی را به حداقل می‌رساند.

• نصب سریع و آسان بدون دردسر: طراحی ارگونومیک جامپر 9518 باعث شده نصب آن بسیار ساده باشد؛ حتی افراد با تجربه کم نیز می‌توانند در زمانی کوتاه آن را نصب کنند. پین‌های جامپر دقیقا در محل خود قرار گرفته و نیاز به هیچ تغییر خاصی در سوکت یا استفاده از ابزار اضافی نیست. این ویژگی در محیط‌های پرتراکم و چالش‌برانگیز بسیار ارزشمند است و به حداقل‌شدن هزینه‌ها و زمان اجرای پروژه‌ها کمک می‌کند.

• بهبود نظم و زیبایی تابلو: با حذف سیم‌های اضافی بین سوکت‌های رله، چیدمان داخلی تابلو برق بسیار منظم‌تر و تمیزتر خواهد بود. جامپرهای فیندر 9518 به طور منسجم روی سوکت‌ها قرار می‌گیرند و ظاهری حرفه‌ای و استاندارد به سیم‌کشی می‌بخشند. این نظم بهتر، عیب‌یابی و نگهداری آتی سیستم را نیز آسان‌تر می‌کند.

• دوام و کیفیت ساخت بالا: جامپر 9518 ساخت شرکت معتبر Finder (فیندر) ایتالیا است که به کیفیت بالای محصولاتش شهرت دارد. استفاده از مواد اولیه مرغوب (پلاستیک عایق مقاوم در برابر حرارت و فشار، همراه با اتصالات فلزی با رسانایی عالی) موجب عمر طولانی و عملکرد پایدار این جامپر شده است. این قطعه در برابر لرزش‌ها و حرارت‌های معمول تابلوهای برق صنعتی مقاوم بوده و اتصالات آن با گذر زمان شل یا اکسید نمی‌شوند. در نتیجه می‌توانید با اطمینان خاطر از پایداری مدار خود از آن استفاده کنید.

• ایمنی و استاندارد بالا: طراحی جامپر به‌گونه‌ای است که استانداردهای ایمنی برق صنعتی (نظیر حفاظت در برابر تماس مستقیم IP20) را رعایت کرده و خطر اتصال کوتاه یا برق‌گرفتگی را به حداقل می‌رساند. بدنه عایق جامپر از بروز هرگونه اتصال تصادفی جلوگیری می‌کند. این محصول مطابق استانداردهای بین‌المللی ساخته شده و توسط فیندر تست‌های کیفیت سخت‌گیرانه را پشت سر گذاشته است؛ بنابراین استفاده از آن ایمنی سیستم را تحت تاثیر منفی قرار نمی‌دهد.

با در نظر گرفتن تمامی این مزایا، جامپر فیندر مدل 9518 یک راهکار هوشمندانه برای هر تابلو برق یا سیستم رله‌ای است که در آن نیاز به اتصال مشترک چندین رله وجود دارد. این قطعه کوچک و مقرون‌به‌صرفه با بهینه‌سازی سیم‌کشی، بازدهی کار را افزایش داده و هزینه‌های نگهداری و اجرا را کاهش می‌دهد. نتیجه نهایی، یک مدار تمیزتر، قابل‌اعتمادتر و حرفه‌ای‌تر خواهد بود.
