رله فیندر صنعتی 12 آمپر دو کنتاکت

توضیحات

رله صنعتی فیندر مدل 563282300040 (سری 56) یک رله قدرت مینیاتوری از نوع DPDT (دو کنتاکت دوبل) با ظرفیت سویچینگ 12 آمپر است که بوبین آن با ولتاژ 230 ولت AC عمل می‌کند. این محصول که توسط شرکت معتبر فیندر (Finder) در ایتالیا تولید شده، دارای طراحی ماژولار با بدنه شفاف بوده و به صورت سوکتی (قابل نصب روی سوکت 8 پایه استاندارد) عرضه می‌شود. وجود دکمه‌ی تست قفل‌شونده و نشانگر مکانیکی وضعیت روی این رله، امکان کنترل و عیب‌یابی آسان را فراهم کرده و کاربرد آن را در تابلوهای برق و سیستم‌های کنترلی صنعتی بسیار گسترده کرده است.

مشخصات فنی و ویژگی‌ها

• سری و مدل: سری 56 فیندر، مدل دقیق 56.32.8.230.0040 (شماره فنی 563282300040).

• نوع کنتاکت‌ها: DPDT (دو تیغه دو حالته – دو کنتاکت تبدیلی) با 2 کنتاکت NO و 2 کنتاکت NC.

• ظرفیت کنتاکت: جریان نامی هر کنتاکت 12 آمپر (AC) با ولتاژ سویچینگ تا 250 ولت AC.

• ولتاژ بوبین: 230 ولت AC (فرکانس کاری 50/60Hz).

• مقاومت بوبین: حدود 17 کیلواهم در 23°C (توان مصرفی حدود 3 وات).

• طول عمر الکتریکی: حدود 100٬000 سیکل در بار نامی.

• طول عمر مکانیکی: بیش از 10 میلیون سیکل عملکرد.

• نوع نصب: سوکتی/ریلی – قابل نصب روی سوکت‌های سری 96 فیندر برای نصب روی ریل DIN یا برد PCB.

• ترمینال‌ها: فستون 4.8mm (8 پین استاندارد).

• جنس کنتاکت: آلیاژ نقره-نیکل (AgNi).

• امکانات ویژه: دکمه تست قفل‌شونده و پرچم مکانیکی نمایش وضعیت کنتاکت.

• استانداردها و ایمنی: عایق 4 کیلوولت بین بوبین و کنتاکت‌ها، کلاس حفاظتی RT II، تأییدیه‌های بین‌المللی (VDE, CCC, CSA, ENEC).

• بازه دمای کاری: °40- تا °70+.

• ابعاد: حدود 3.72×2.07×2.77 سانتی‌متر.

کاربردهای صنعتی رایج

• تابلوهای برق و کنترل صنعتی

• ماشین‌آلات و موتورهای صنعتی

• سیستم‌های روشنایی و قدرت ساختمان

• مدارهای کنترل خودکار (اتوماسیون، BMS و HVAC)

مزایا و نقاط قوت

• دوام و طول عمر بالا

• ظرفیت جریان مناسب (12A)

• نصب و نگهداری آسان

• دکمه تست و نشانگر وضعیت

• ایمنی و استانداردهای جهانی

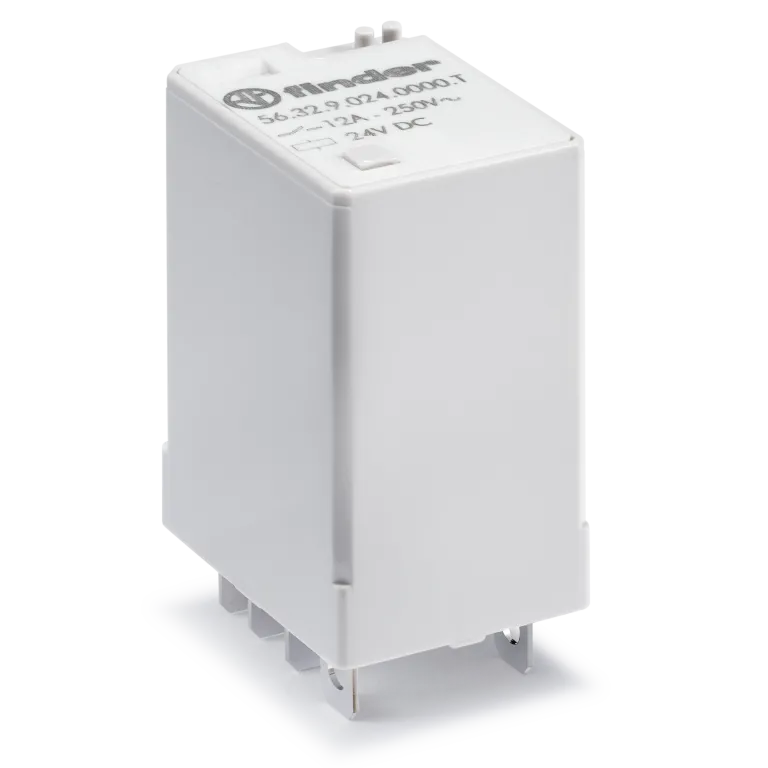

  رله صنعتی فیندر مدل 563290240040 نیز عضوی از سری 56 همین شرکت است و از لحاظ مشخصات کلی شبیه مدل قبلی است، با این تفاوت که بوبین 24 ولت DC دارد. این رله DPDT دو کنتاکت 12 آمپر با نام دقیق 56.32.9.024.0040 شناخته می‌شود و برای مدارهای فرمان با ولتاژ پایین DC طراحی شده است. بدنه شفاف و استاندارد 8 پایه سوکتی آن، نصب آسان روی ریل یا برد را ممکن می‌کند. این رله به دلیل ولتاژ تحریک 24VDC، گزینه‌ای عالی برای سیستم‌های اتوماسیون صنعتی و مدارات کنترل PLC محسوب می‌شود.

  مشخصات فنی و ویژگی‌ها

  • سری و مدل: سری 56 فیندر – کد فنی 56.32.9.024.0040 (شماره قطعه 563290240040).

  • نوع رله: رله قدرت مینیاتوری صنعتی، نوع کنتاکت DPDT.

  • ظرفیت کنتاکت: جریان نامی هر کنتاکت 12 آمپر (250VAC یا 30VDC).

  • ولتاژ بوبین: 24 ولت DC.

  • مقاومت و توان بوبین: حدود 600 اهم، جریان حدود 40 میلی‌آمپر.

  • جنس کنتاکت: آلیاژ نقره-نیکل (AgNi).

  • نصب و ابعاد: نصب به‌صورت سوکتی روی سوکت‌های استاندارد 8 پایه، ابعاد حدود 37×21×28 میلی‌متر.

  • عایق‌بندی و استاندارد: مقاومت عایقی 4kV، کلاس حفاظتی RT II، تأییدیه‌های ایمنی و کیفیت بین‌المللی.

  • امکانات ویژه: دکمه تست قفل‌شونده و پرچم نمایش وضعیت مکانیکی.

  • طول عمر: تا 100٬000 سیکل در بار نامی.

  • محافظ داخلی: دیود هرزگرد داخلی برای حفاظت در برابر ولتاژ برگشتی.

  کاربردهای صنعتی رایج

  • سیستم‌های اتوماسیون و PLC

  • روباتیک و ماشین‌سازی

  • صنایع پتروشیمی و ابزار دقیق

  • سیستم‌های خورشیدی و تجهیزات باتری

  مزایا و نقاط قوت

  • سازگاری کامل با سیستم‌های فرمان 24VDC

  • مصرف انرژی پایین و گرم‌شدن کمتر

  • حفاظت داخلی با دیود هرزگرد

  • نصب سریع و تعویض آسان

  • کیفیت ساخت و طول عمر بالا
