راهنمای انتخاب منبع تغذیه ۲۴ ولت مناسب برای تابلو برق

در هر تابلو برق صنعتی یا سیستم کنترل، یک جزء کوچک اما بسیار حیاتی وجود دارد: منبع تغذیه ۲۴ ولت DC. این دستگاه وظیفه تبدیل برق ورودی (معمولاً ۲۲۰ ولت AC شبکه) به ولتاژ ایمن و پایدار ۲۴ ولت DC را بر عهده دارد تا تجهیزات حساس نظیر سنسورها، رله‌ها، PLCها و سایر اجزای کنترل به‌درستی کار کنند. اهمیت این بخش به حدی است که می‌توان آن را قلب تپنده تابلو برق دانست؛ چرا که بدون یک منبع تغذیه مطمئن، عملکرد کل سیستم مختل خواهد شد. به زبان ساده، منبع تغذیه ۲۴ ولت تضمین می‌کند که همه قطعات الکترونیکی در تابلو برق شما ولتاژ ایمن، دقیق و پایداری دریافت می‌کنند و در نتیجه سیستم کنترل شما بی‌وقفه و ایمن کار می‌کند.

اما چرا ولتاژ ۲۴ ولت؟ این سطح ولتاژ به یک استاندارد صنعتی تبدیل شده و در اکثر مدارهای کنترل استفاده می‌شود. ۲۴ ولت DC به اندازه کافی قدرتمند هست که اکثر المان‌های کنترلی را تغذیه کند و در عین حال آن‌قدر پایین است که ایمنی کاربران و تکنسین‌ها را تضمین نماید. در ادامه این مقاله، ابتدا با تعریف و کاربردهای منبع تغذیه ۲۴ ولت آشنا می‌شویم، سپس دلایل محبوبیت ولتاژ ۲۴ ولت در صنایع را بررسی می‌کنیم. انواع مختلف منابع تغذیه (سوئیچینگ، خطی، ماژولار و ریلی) را معرفی کرده و نکات کلیدی برای انتخاب بهترین منبع تغذیه را مرور خواهیم کرد. همچنین نگاه مختصری به برندهای مطرح این حوزه و مقایسه آن‌ها خواهیم داشت و در پایان نکات مهمی درباره نصب و نگهداری بیان می‌کنیم. هدف ما ارائه مطلبی است که هم برای علاقه‌مندان عمومی تابلو برق جذاب و قابل فهم باشد و هم حاوی جزئیات فنی دقیق و کاربردی برای مهندسین و تکنسین‌های برق. پس اگر به دنبال انتخاب یک منبع تغذیه ۲۴ ولت مناسب برای تابلو برق خود هستید، تا پایان با ما همراه باشید.

منبع تغذیه ۲۴ ولت چیست و چه کاربردهایی دارد؟

منبع تغذیه ۲۴ ولت دستگاهی الکترونیکی است که توان الکتریکی ورودی (معمولاً برق AC شهری) را به ولتاژ DC ثابت ۲۴ ولت تبدیل می‌کند. بسیاری از تجهیزات الکتریکی و الکترونیکی – به‌ویژه در کاربردهای صنعتی و کنترل – برای عملکرد صحیح نیاز به ولتاژ DC پایدار دارند. منبع تغذیه ۲۴ ولت این ولتاژ را با ثبات بالا تأمین می‌کند و نوسانات یا افت ولتاژ ورودی را فیلتر کرده و خروجی تمیزی ارائه می‌دهد. به این ترتیب دستگاه‌های متصل دچار اختلال یا آسیب ناشی از نویز و ناپایداری برق نمی‌شوند.

از نظر توان کاری، سطح ۲۴ ولت یک تعادل عالی بین قدرت و ایمنی ایجاد می‌کند. این ولتاژ به اندازه کافی قدرتمند هست که بتواند بسیاری از تجهیزات متوسط تا نسبتاً پرمصرف را تغذیه کند، بدون آنکه گرمای بیش از حد یا خطرات جدی ایجاد کند. برای مثال، برخلاف ولتاژهای بالاتر، یک منبع تغذیه ۲۴ ولت هنگام تأمین توان دستگاه‌ها گرمای اضافه تولید نمی‌کند و کار با آن ساده و ایمن است.

کاربردهای منبع تغذیه ۲۴ ولت بسیار متنوع است. در زیر به چند مورد از رایج‌ترین کاربردهای آن اشاره می‌کنیم:

• تابلوهای برق و کنترل صنعتی: تقریباً تمام مدارهای فرمان در صنایع (مانند PLCها، کنتاکتورها، رله‌ها و سنسورها) از ولتاژ ۲۴V DC استفاده می‌کنند. این ولتاژ برای تغذیه مطمئن انواع سنسورها، ترانسمیترها، ماژول‌های I/O و رله‌های صنعتی ایده‌آل است. برای مثال، ورودی/خروجی اکثر PLCها روی ۲۴ ولت DC استاندارد شده‌اند و سنسورهای صنعتی (سنسورهای مجاورت، فتوالکتریک و …) نیز عمدتاً با ۲۴ ولت کار می‌کنند.
• تجهیزات اتوماسیون و رباتیک: ربات‌ها، بازوهای مکانیکی، سیستم‌های نوار نقاله و محرک‌های الکتریکی در خطوط تولید اغلب به یک منبع تغذیه ۲۴ ولت وابسته‌اند تا موتورهای DC کوچک، شیرهای برقی و کنترل‌کننده‌های خود را راه‌اندازی کنند.
• سیستم‌های روشنایی و LED: نوارهای LED، چراغ‌های سیگنال صنعتی و سیستم‌های روشنایی خاص با ۲۴ ولت DC تغذیه می‌شوند. خروجی پایدار ۲۴ ولت باعث می‌شود LEDها بدون لرزش و با حداکثر طول عمر عمل کنند. بسیاری از نورپردازی‌های حرفه‌ای و تابلوهای روشنایی نیز از آداپتور ۲۴ ولت بهره می‌برند.
• تجهیزات مخابراتی و شبکه: روترها، سوئیچ‌ها، تقویت‌کننده‌های سیگنال و دستگاه‌های مخابراتی گاهی نیاز به تغذیه ۲۴ ولت دارند. این ولتاژ برای تأمین پایدار دستگاه‌های مخابراتی و شبکه‌ای ایده‌آل است و افت ولتاژ کمی در طول کابل‌های ارتباطی ایجاد می‌کند.
• کنترل‌های HVAC: در سیستم‌های تهویه مطبوع و کنترل دما (Heating, Ventilation, Air Conditioning)، بسیاری از ترموستات‌ها، دمپرها و مدارات کنترل با ۲۴ ولت DC یا AC کار می‌کنند. استفاده از ولتاژ پایین در این تجهیزات ایمنی کاربران (مثلاً تکنسین‌های تأسیسات) را افزایش می‌دهد.
• خودروها و ماشین‌آلات متحرک: در برخی وسایل نقلیه الکتریکی کوچک، ویلچرهای برقی، اسکوترها و تجهیزات متحرک، از باتری‌های ۲۴ ولت استفاده می‌شود. منبع تغذیه ۲۴ ولت در این موارد یا به عنوان شارژر باتری عمل می‌کند یا مستقیماً تجهیزات جانبی را تغذیه می‌نماید.
• سیستم‌های امنیتی و دوربین مداربسته: بسیاری از دوربین‌های مداربسته، سیستم‌های اعلام حریق، دزدگیرها و تجهیزات امنیتی با ولتاژ ۱۲ یا ۲۴ ولت DC کار می‌کنند. در پروژه‌های نظارت تصویری گسترده، استفاده از ۲۴ ولت اجازه می‌دهد دوربین‌ها در فواصل بلندتری بدون افت ولتاژ تغذیه شوند. همچنین نویز کمتری نسبت به ۱۲ ولت دارند.
• پروژه‌های DIY و چاپگرهای سه‌بعدی: سازندگان و علاقه‌مندان (Makerها) برای راه‌اندازی پرینترهای سه‌بعدی، بردهای آردوینو/رزبری‌پای، و سایر پروژه‌های الکترونیکی خود اغلب از منبع تغذیه ۲۴ ولت استفاده می‌کنند. این ولتاژ به آن‌ها امکان می‌دهد موتورها و عناصر حرارتی قدرتمندتری را (نسبت به ۱۲ ولت) راه‌اندازی کنند، بدون آنکه خطرات ولتاژ بالا را متحمل شوند.

همان‌طور که مشاهده می‌کنید، منبع تغذیه ۲۴ ولت یک ابزار همه‌کاره و قابل اعتماد است که از کارگاه‌های کوچک خانگی گرفته تا کارخانه‌های بزرگ صنعتی کاربرد دارد. ثبات ولتاژ، ایمنی و انعطاف‌پذیری این سطح ولتاژ، آن را به انتخاب اول برای طیف وسیعی از دستگاه‌ها تبدیل کرده است. بنابراین، چه یک کاربر عادی علاقه‌مند به مدارات برق باشید و چه یک تکنسین باتجربه، احتمالاً با منبع تغذیه ۲۴ ولت سر و کار داشته‌اید یا به زودی خواهید داشت.

چرا ولتاژ ۲۴ ولت در سیستم‌های صنعتی محبوب است؟

ولتاژ ۲۴ ولت DC سال‌هاست که استاندارد طلایی در مدارهای کنترل صنعتی محسوب می‌شود. دلایل متعددی برای این محبوبیت وجود دارد که در ادامه به مهم‌ترین آن‌ها می‌پردازیم:

1. ایمنی بالا و کاهش خطر برق‌گرفتگی: ولتاژ ۲۴ ولت طبق استانداردهای بین‌المللی جزو محدوده ولتاژ فوق‌العاده پایین ایمن (ELV) است. این بدان معناست که تماس تصادفی انسان با مدار ۲۴ ولت (در شرایط عادی) خطر شوک الکتریکی جدی به‌همراه ندارد. بر خلاف مدارهای ۲۱۰ یا ۲۳۰ ولت که می‌توانند مرگبار باشند، ۲۴ ولت در محیط‌های مرطوب یا برای کاربران غیرمتخصص نیز تا حد زیادی بی‌خطر است. به‌همین دلیل در بسیاری از ماشین‌آلات صنعتی، مدارهای کنترل اپراتور (دکمه‌ها، سنسورها و …) را با ولتاژ ۲۴ ولت طراحی می‌کنند تا حتی در صورت بروز اشتباه انسانی، ایمنی حفظ شود. استانداردهای جهانی مانند IEC 60204-1 و NFPA 79 نیز تأکید می‌کنند که مدارهای کنترل تا حد امکان با ولتاژهای پایین (مانند ۲۴V DC یا AC) طراحی شوند.
2. کاهش جرقه و افزایش عمر قطعات: یکی از مزایای مهم ۲۴ ولت DC نسبت به ولتاژهای بالاتر AC، کاهش ایجاد آرک (جرقه) الکتریکی در کلیدها و کنتاکت‌ها است. در مدارهای کنترل، هر بار که کنتاکتور یا رله قطع و وصل می‌شود، امکان تشکیل قوس الکتریکی بین کنتاکت‌ها وجود دارد که به مرور زمان باعث آسیب و سوختگی آن‌ها می‌شود. ولتاژهای پایین DC (مثل ۲۴V) انرژی کمتری برای ایجاد قوس دارند و در نتیجه آرک کمتری تولید می‌کنند؛ این امر سایش کنتاکت‌ها را به حداقل رسانده و عمر سوئیچ‌ها و رله‌ها را افزایش می‌دهد. در مقابل، ولتاژهای ۱۱۰ یا ۲۳۰ ولت هنگام سوئیچ شدن جرقه‌های قوی‌تری ایجاد می‌کنند که نیازمند تمهیدات خاص (مثل محفظه‌های جرقه‌گیر) در کنتاکتورها است. بنابراین ۲۴ ولت هم ایمن‌تر است هم قطعات مکانیکی مدار فرمان را دیرتر فرسوده می‌کند.
3. مقاومت در برابر نویز و تداخل الکتریکی: محیط‌های صنعتی پر از منابع نویز الکتریکی و الکترومغناطیسی (مانند سوییچینگ بارهای سنگین، اینورترها، درایو موتورها و غیره) هستند. ولتاژ ۲۴ ولت DC در مقایسه با سطوح پایین‌تر (۵ یا ۱۲ ولت) کم‌تر تحت تأثیر نویز قرار می‌گیرد و سیگنال‌های کنترلی را پایدارتر نگه می‌دارد. همچنین چون جریان‌های ۲۴V نسبت به ۵V یا 12V برای توان مساوی کمتر است، القای الکترومغناطیسی در سیم‌ها کاهش می‌یابد. به‌طور کلی مدارهای ۲۴ ولت DC عملکرد پایدارتر و با اختلال کمتر در حضور میدان‌های الکتریکی/مغناطیسی دارند. این یکی از دلایلی است که سنسورها و PLCهای صنعتی عمدتاً بر مبنای ۲۴ ولت طراحی شده‌اند تا در کارخانه‌هایی با تجهیزات قدرت، دچار اختلال نشوند.
4. توان‌دهی موثر در فواصل و بارهای بیشتر: استفاده از ۲۴ ولت به جای مثلاً ۱۲ ولت، این امکان را می‌دهد که برای تأمین یک توان مشخص، جریان نصف مورد نیاز باشد (چون توان = ولتاژ × جریان). کاهش جریان مزایای متعددی دارد؛ از جمله می‌توان از سیم‌های نازک‌تر و ارزان‌تر استفاده کرد و تلفات اهمی (افت ولتاژ و اتلاف حرارتی) در کابل‌ها کمتر می‌شود. بدین ترتیب در یک تابلو بزرگ یا خط تولید طولانی، می‌توان ۲۴V DC را بدون افت قابل ملاحظه تا فواصل دورتری توزیع کرد. نتیجه اینکه سیم‌کشی ساده‌تر و کم‌هزینه‌تر شده و بازده کلی سیستم بالا می‌رود. مطالعات نشان داده‌اند که سیستم‌های ۲۴ ولت نسبت به ۱۲ ولت بازده الکتریکی بیشتری دارند و انرژی کمتری به‌صورت گرما در مسیر سیم‌ها هدر می‌رود. این موضوع در کاربردهای بزرگ‌مقیاس صنعتی که صدها سنسور و عملگر در مسافت زیاد گسترده‌اند، بسیار حائز اهمیت است.
5. استانداردسازی و سازگاری جهانی: با گذشت زمان، ۲۴ ولت DC به یک استاندارد جهانی برای بسیاری از تجهیزات کنترل بدل شده است. نتیجه این استانداردسازی آن است که طیف وسیعی از تجهیزات تجاری – از سنسور و رله گرفته تا PLC و درایو – نسخه ۲۴ ولت دارند و به راحتی با هم یکپارچه می‌شوند. برای سازندگان ماشین‌آلات و تابلو برق، استفاده از ولتاژ ۲۴ ولت انتخاب قطعات را آسان‌تر می‌کند زیرا اکثر تولیدکنندگان محصولات ۲۴V را در سبد خود دارند. همچنین تعمیر و نگهداری سیستم‌هایی که همگی بر پایه یک ولتاژ مشترک هستند ساده‌تر است؛ تکنسین‌ها می‌دانند که مثلاً همه سنسورها ۲۴ ولت DC هستند و نیازی به منابع تغذیه متعدد برای ولتاژهای مختلف نیست. این سازگاری گسترده ۲۴ ولت با تجهیزات، یکی از عوامل کلیدی محبوبیت آن است.
6. ایجاد انعطاف‌پذیری در طراحی و پشتیبانی برق اضطراری: سیستم‌های ۲۴ ولت را می‌توان هم با یک منبع تغذیه AC/DC و هم در صورت نیاز با باتری‌های ۲۴ ولتی تغذیه کرد. این یعنی در صورت قطع برق شبکه، یک باتری یا UPS می‌تواند مستقیماً ۲۴V مورد نیاز مدار فرمان را فراهم کند تا فرآیند حساس متوقف نشود. یک مثال رایج، مدارهای ایمنی یا سیستم‌های کنترلی است که دارای پشتیبان باتری ۲۴V هستند و در لحظه قطع برق، بدون وقفه به کار ادامه می‌دهند. این انعطاف در دو منبعه کردن تغذیه (برق شهر و باتری) باعث شده ۲۴ ولت در سیستم‌های حفاظتی و اضطراری نیز مورد توجه ویژه قرار گیرد. همچنین به لطف رایج بودن باتری‌های ۱۲ ولت سرب اسیدی، می‌توان با سری کردن دو باتری ۱۲ ولت به راحتی یک منبع ۲۴ ولت اضطراری ساخت.
7. بهره‌وری انرژی و کاهش هزینه‌های جانبی: هرچند خود استفاده از ۲۴ ولت مستقیماً به معنای مصرف انرژی کمتر نیست (چرا که توان مورد نیاز دستگاه‌ها ثابت است)، اما به دلیل کاهش جریان در این سطح ولتاژ، بسیاری از اجزای سیستم بهینه‌تر می‌شوند. همان‌طور که گفته شد سیم‌های نازک‌تر و کوتاه‌تر کافیست که خود باعث کاهش هزینه سیم‌کشی و سهولت نصب می‌شود. عایق‌بندی مورد نیاز برای ۲۴V ساده‌تر و ارزان‌تر از ولتاژهای بالاتر است. همچنین ابعاد تجهیزات حفاظتی (فیوزها، بریکرها) برای جریان‌های کمتر، کوچک‌تر و کم‌هزینه‌تر خواهد بود. مجموعه این موارد باعث می‌شود تابلوهایی که با مدار فرمان ۲۴ ولت طراحی شده‌اند آراستگی بیشتر، قیمت مناسب‌تر و نگهداری ساده‌تری داشته باشند.

با توجه به موارد بالا، روشن است که ولتاژ ۲۴ ولت به دلایل کاملاً عملی و فنی چنین جایگاه وسیعی در صنعت پیدا کرده است. از ایمنی و استاندارد بودن گرفته تا عملکرد قابل اعتماد و اقتصادی، این سطح ولتاژ یک نقطه بهینه برای بیشتر کاربردهای کنترلی است. البته در برخی موارد خاص ممکن است ولتاژهای ۱۲V، ۴۸V یا حتی ۱۱۰V DC نیز به کار روند (مثلاً در سیستم‌های مخابرات یا برای تغذیه بارهای بسیار بزرگ)، اما برای کاربردهای عمومی کنترل، ۲۴ ولت گزینه برتر است.

نکته: طبق استاندارد IEC 60204-1 (ایمنی تجهیزات الکتریکی ماشین‌آلات)، استفاده از سامانه ولتاژ پایین حفاظتی (PELV) در مدارهای کنترل توصیه شده که عملاً همان ۲۴ ولت DC ایزوله است. این استاندارد تأکید می‌کند منبع تغذیه کنترل باید ایزولاسیون مناسب بین ورودی و خروجی داشته باشد تا حتی در صورت بروز خطا، ولتاژ خطرناک به مدار کنترل راه نیابد. بنابراین هنگام انتخاب منبع تغذیه، توجه به داشتن تاییدیه‌های ایمنی و پیاده‌سازی PELV/SELV نیز مهم است.

بررسی انواع منابع تغذیه ۲۴ ولت (سوئیچینگ، خطی، ماژولار، ریلی)

منابع تغذیه ۲۴ ولت از لحاظ فناوری ساخت و شکل ظاهری به دسته‌های گوناگونی تقسیم می‌شوند که هر کدام مزایا و کاربردهای خود را دارند. در این بخش به چهار نوع رایج اشاره می‌کنیم:

• منبع تغذیه سوئیچینگ (SMPS): این نوع از منابع تغذیه، رایج‌ترین فناوری در منابع ۲۴ ولت امروزی است. منابع تغذیه سوئیچینگ با سوئیچ کردن بسیار سریع جریان ورودی و عبور آن از مدارات الکترونیکی، ولتاژ را به سطح مورد نظر (۲۴V) تبدیل و تثبیت می‌کنند. مزیت اصلی آن‌ها بازده بالا و اندازه کوچک است. چون انرژی کمی به صورت حرارت تلف می‌شود، راندمان آن‌ها بسیار بیشتر از انواع خطی است. به عنوان مثال، راندمان یک منبع سوئیچینگ می‌تواند به ۹۰٪ یا بالاتر برسد، در حالی که یک منبع خطی شاید ۵۰٪ تا ۶۰٪ بازده داشته باشد. منابع سوئیچینگ سبک وزن‌اند و معمولاً حفاظت‌های متعددی نظیر حفاظت اضافه‌جریان، اتصال کوتاه، اضافه ولتاژ و حرارت دارند. بسیاری از طراحی‌های آن‌ها بدون فن و با جریان هوای آزاد خنک می‌شوند که اعتمادپذیری را افزایش می‌دهد. نقطه ضعف منابع سوئیچینگ این است که به دلیل کلیدزنی با فرکانس بالا، می‌توانند نویز الکتریکی و تداخل فرکانسی ایجاد کنند؛ بنابراین در طراحی آن‌ها از فیلترهای EMI و تکنیک‌های کاهش نویز استفاده می‌شود. با این وجود خروجی آن‌ها کاملاً رگوله و تثبیت‌شده است و برای اکثر کاربردهای صنعتی انتخاب مناسبی به‌شمار می‌روند. امروز تقریباً تمامی پاورهای ۲۴ ولت صنعتی از نوع سوئیچینگ هستند.
• منبع تغذیه خطی (ترانسی): این منابع تغذیه از ترانسفورماتور کاهنده فرکانس شبکه (۵۰Hz) به‌همراه مدارات یکسو‌ساز و تنظیم‌کننده ولتاژ بهره می‌برند. یک منبع خطی ۲۴ ولت معمولاً یک ترانسفورماتور بزرگ دارد که ۲۲۰ ولت AC را به ولتاژ پایین‌تر (مثلاً ۱۸VAC) تبدیل می‌کند، سپس با یکسو‌سازی و فیلتر خازنی، ولتاژ DC ایجاد شده و در نهایت با رگولاتور خطی به ۲۴ ولت دقیق محدود می‌شود. مزیت منابع خطی ساختار ساده و ریپل خروجی بسیار کم آن‌هاست. به‌دلیل عدم وجود سوئیچینگ فرکانس بالا، خروجی این منابع تقریباً عاری از نویز فرکانسی است و در تغذیه مدارات فوق حساس (مثلاً تجهیزات صوتی یا پزشکی) ایده‌آل می‌باشد. اما نقطه‌ضعف بزرگ آن‌ها بازده پایین و تولید حرارت زیاد است؛ زیرا رگولاتور خطی مازاد ولتاژ را به گرما تبدیل کرده و تلف می‌کند. این منابع معمولاً حجیم و سنگین (به‌خاطر ترانسفورماتور) بوده و اتلاف انرژی بالایی دارند. به طور خلاصه اگر پایداری بسیار بالا و نویز پایین اهمیت فوق‌العاده داشته باشد و مصرف توان چندان زیاد نباشد، منبع خطی گزینه مناسبی است؛ در غیر این صورت منابع سوئیچینگ ترجیح داده می‌شوند.
• منابع تغذیه ماژولار (Modular): منظور از ماژولار در اینجا منابع تغذیه‌ای است که به شکل ماژول‌های آماده و کوچک عرضه می‌شوند و می‌توان آن‌ها را به راحتی در مدارها یا دستگاه‌های بزرگ‌تر به کار گرفت. این ماژول‌ها عموماً بردهای الکترونیکی فشرده سوئیچینگ هستند که ورودی AC (یا DC با ولتاژ بالاتر) را گرفته و خروجی ۲۴ ولت DC تثبیت‌شده ارائه می‌دهند. بسیاری از پروژه‌های الکترونیکی و صنعتی که فضای محدودی دارند از ماژول‌های آماده ۲۴V استفاده می‌کنند. به عنوان مثال ماژول‌های تبدیل ۲۲۰VAC به 24VDC در بازار موجودند که ابعاد کوچکی داشته و تنها با پیچ شدن روی بدنه یا PCB قابل استفاده‌اند. مزیت آن‌ها ابعاد کوچک، نصب آسان و هزینه پایین‌تر نسبت به منابع صنعتی بزرگ است. از سوی دیگر، این ماژول‌ها معمولاً توان کم تا متوسط (مثلاً ۱ تا ۱۰ آمپر) دارند و ممکن است همه حفاظت‌های پیشرفته منابع بزرگ را نداشته باشند. در تابلوهای برق، از منابع ماژولار ممکن است برای تغذیه بخش‌های کوچک کم‌مصرف یا مدارات جانبی استفاده شود. همچنین اصطلاح ماژولار می‌تواند به سیستم‌های پاور قابل توسعه اشاره کند؛ مثلاً چند ماژول پاور که روی یک رک یا شاسی مشترک نصب می‌شوند و امکان ارتقای توان یا افزونگی (Redundancy) را فراهم می‌کنند. چنین سیستم‌های پاوری در مراکز داده و مخابرات رایج است که در آن‌ها ماژول‌های ۲۴ ولت به صورت افزونه کنار هم قرار می‌گیرند.
• منابع تغذیه ریلی (DIN-Rail): منظور منابعی است که برای نصب روی ریل استاندارد تابلو برق (DIN rail) طراحی شده‌اند. تقریباً تمامی پاورهای مدرن صنعتی ۲۴V در قالب ریلی عرضه می‌شوند که نصب آن‌ها را در تابلو بسیار ساده می‌کند. این منابع تغذیه دارای یک براکت کشویی فنری هستند که به راحتی روی ریل فلزی داخل تابلو چفت می‌شود. مزیت منابع ریلی این است که بدون نیاز به پیچ و سوراخکاری اضافی، در هر نقطه از تابلو قابل نصب و جابجایی‌اند و فضای کمتری اشغال می‌کنند. طراحی آن‌ها معمولاً باریک و عمودی است تا در چیدمان ریل‌ها کنار سایر تجهیزات (مانند فیوزهای ریلی، کنتاکتورها و ترمینال‌ها) کمترین فضا را بگیرد. برای مثال، پاور مین‌ول مدل SDR-120-24 ضخامت حدود ۴۰ میلی‌متر دارد و فضای بسیار کمی روی ریل می‌گیرد. منابع ریلی معمولاً دارای ترمینال‌های پیچی یا فشاری در دسترس از جلو هستند که سیم‌بندی را آسان می‌کند. از نظر عملکرد داخلی، اغلب منابع ریلی از نوع سوئیچینگ بوده و با پوشش و بدنه فلزی مقاوم برای محیط‌های صنعتی ساخته می‌شوند. درجه حفاظت آن‌ها معمولاً IP20 (برای تابلوهای محصور) است مگر مدل‌های خاص با پوشش مقاوم‌تر. خلاصه اینکه اگر قصد تجهیز یک تابلو برق صنعتی را دارید، منبع تغذیه ریلی گزینه پیش‌فرض و مناسب‌تر است، مگر در کاربردهای خیلی کوچک یا خاص که از آداپتورهای پرتابل یا ماژولار استفاده شود.

نکات کلیدی در انتخاب منبع تغذیه ۲۴ ولت مناسب

حال که با اهمیت و انواع منابع تغذیه آشنا شدیم، پرسش اصلی این است: چه منبع تغذیه‌ای برای تابلو برق من مناسب‌تر است؟ برای انتخاب صحیح، باید به چند معیار و مشخصه کلیدی توجه نمایید:

1. توان و جریان خروجی مورد نیاز: ابتدا مجموع مصرف جریان همه تجهیزات ۲۴ ولتی تابلو را محاسبه کنید (مثلاً جمع جریان سنسورها، رله‌ها، PLC، سیستم‌های روشنایی و …). منبع تغذیه باید بتواند این جریان را با حاشیه امن تامین کند. توصیه می‌شود همواره منبعی انتخاب کنید که توان نامی آن حدود ۲۰ تا ۳۰٪ بالاتر از نیاز واقعی باشد. این حاشیه باعث می‌شود منبع تغذیه تحت استرس حداکثری کار نکند و عمر طولانی‌تری داشته باشد. برای مثال اگر جمعاً به ۵ آمپر نیاز دارید، یک منبع ۲۴V 6.5A یا 8A انتخاب بهتری نسبت به مدل 5A است. دقت کنید توان نامی (وات) دستگاه نیز ذکر می‌شود که حاصل ضرب ۲۴ ولت در جریان خروجی آن است (مثلاً ۲۴V×5A=120W). حتماً منبعی انتخاب کنید که توان آن از کل توان مصرفی مدار بیشتر باشد. برخی منابع تغذیه صنعتی دارای قابلیت Boost موقت هستند که مثلاً می‌توانند برای چند ثانیه جریان بیشتری از حد نامی تامین کنند (این ویژگی برای راه‌اندازی بارهایی مثل موتور که جریان راه‌اندازی بالایی می‌کشند مفید است). اگر چنین قابلیت‌هایی نیاز دارید به دیتاشیت محصول توجه کنید.
2. ولتاژ ورودی و سازگاری با برق شبکه: اکثر منابع تغذیه ۲۴ ولت ورودی تکفاز ۲۲۰~۲۳۰VAC دارند. با این حال اگر در محل شما ولتاژ شبکه متفاوت است (مثلاً ۱۱۰ ولت AC) یا نوسانات شدید دارد، مطمئن شوید منبع تغذیه رنج ورودی وسیع یا مدل سازگار با آن ولتاژ را پشتیبانی می‌کند. بسیاری از منابع سوئیچینگ صنعتی دارای بازه ورودی 85-264VAC هستند که هم با برق ۱۱۰ و هم ۲۲۰ کار می‌کنند (اصطلاحاً Auto Range). برای توان‌های بالاتر (معمولاً بالای 500W)، برخی منابع تغذیه ورودی سه‌فاز 380VAC دارند؛ این موارد در تابلوهای خاص با توان بسیار بالا استفاده می‌شوند. همچنین اگر احتمال کار با ورودی DC وجود دارد (مثلاً تغذیه از باتری یا باس DC)، به مشخصات ورودی DC دستگاه دقت کنید. به‌عنوان نمونه برخی پاورها ۱۲۵~۳۷۰VDC را هم به عنوان ورودی می‌پذیرند. در کل، ولتاژ و فاز ورودی باید با شرایط محل نصب سازگار باشد تا منبع تغذیه به درستی و ایمن عمل کند.
3. سطح بازده و تلفات انرژی: بازده (راندمان) منبع تغذیه خصوصاً در کاربردهایی که دستگاه به طور مداوم روشن است اهمیت می‌یابد. راندمان بالاتر به معنی اتلاف انرژی کمتر به صورت گرما و مصرف بهینه‌تر برق است. منابع سوئیچینگ جدید معمولاً راندمان ۸۵٪ به بالا دارند و مدل‌های مرغوب حتی به ۹۰~۹۵٪ هم می‌رسند. مثلا منبع تصویر قبل (SDR-120) راندمانی حدود 91% دارد. توصیه می‌شود مدلی را انتخاب کنید که در بار مورد نظر شما بیشترین راندمان را ارائه دهد. راندمان پایین‌تر علاوه بر هزینه برق، به معنی گرمای بیشتر داخل تابلو است که می‌تواند به سایر تجهیزات آسیب برساند یا نیاز به تهویه را افزایش دهد. بنابراین هنگام مقایسه چند مدل، به عددEfficiency در دیتاشیت آن‌ها توجه کنید. معمولاً منابع با طراحی مدرن‌تر و برندهای معتبرتر بازده بهتری دارند. به طور نمونه، در برندهای متفرقه ممکن است راندمان ۷۰٪ باشد در حالی‌که مدل معادل از یک برند خوب 88٪ راندمان داشته باشد. این تفاوت در بلندمدت و در مصرف انرژی، کاملاً محسوس خواهد بود.
4. حفاظت‌ها و قابلیت‌های ایمنی: یک منبع تغذیه خوب باید دارای مدارهای حفاظتی داخلی برای جلوگیری از آسیب در شرایط غیرعادی باشد. مواردی مانند حفاظت در برابر اضافه‌بار (Overload/Overcurrent)، اتصال کوتاه خروجی (Short-Circuit)، اضافه ولتاژ (Over Voltage) و افزایش دمای بیش از حد (Over Temperature) بسیار مهم هستند. وجود این حفاظت‌ها تضمین می‌کند که در صورت بروز مشکل (مثلاً کشیده شدن جریان بیش از حد به دلیل خرابی مصرف‌کننده یا اتصالی)، منبع تغذیه آسیب نبیند و حتی‌الامکان به شکل ایمن خاموش یا محدود شود. خوشبختانه اغلب منابع تغذیه سوئیچینگ صنعتی جدید تمامی این حفاظت‌ها را دارند، اما در نمونه‌های ارزان‌قیمت یا آداپتورهای متفرقه ممکن است برخی از این موارد حذف شده باشد. علاوه بر حفاظت‌های الکترونیکی، استانداردها و تاییدیه‌های ایمنی محصول نیز حائز اهمیت‌اند. به دنبال منابع تغذیه‌ای باشید که دارای استانداردهای UL، CE، TUV یا سایر گواهی‌های ایمنی بین‌المللی باشند. این تاییدیه‌ها نشان می‌دهند محصول از نظر عایق‌بندی، تحمل ولتاژ، مقاوم بودن در برابر آتش و … آزمون‌های لازم را گذرانده است. رعایت استاندارد PELV/SELV (ایزولاسیون تقویت‌شده بین ورودی AC و خروجی ۲۴V) نیز بسیار مهم است؛ چرا که در صورت خرابی، نباید ولتاژ بالا به خروجی ۲۴V منتقل شود. خلاصه اینکه سراغ محصولات بدون نام و نشان که مشخصات حفاظتی روشنی ندارند نروید. همیشه ایمنی و قابلیت اطمینان را در اولویت قرار دهید.
5. شرایط فیزیکی نصب (ابعاد، درجه حفاظت، دما): قبل از خرید، فضای موجود در تابلو یا محل نصب را بررسی کنید. آیا منبع تغذیه قرار است روی ریل نصب شود یا روی کف تابلو پیچ شود؟ چقدر فضا به صورت عرضی و عمقی در اختیار دارید؟ منابع ریلی در توان‌های مختلف اندازه‌های متفاوتی دارند؛ برای مثال یک پاور ۵ آمپر ممکن است عرض ۳ سانت داشته باشد اما مدل ۲۰ آمپر شاید ۸ سانت عرض اشغال کند. همچنین اگر تابلو شما کم‌عمق است، به ارتفاع و عمق منبع توجه کنید. بسیاری از سازندگان سری‌های باریک (Slim) برای تابلوهای کوچک عرضه می‌کنند. درجه حفاظت محیطی نکته مهم بعدی است. بیشتر منابع استاندارد IP20 هستند (محافظت در برابر اجسام کوچک و بدون محافظت در برابر آب) که برای نصب داخل تابلو کافیست. اما اگر منبع در معرض گردوغبار شدید یا رطوبت است، مدل‌های با پوشش بدنه و درجه حفاظت بالاتر (مثلاً IP65 یا IP67) انتخاب شوند. این بیشتر در مورد آداپتورهای محیط باز یا منابع ویژه صدق می‌کند، نه تابلوهای معمولی داخل سالن. رنج دمای کارکرد نیز در دیتاشیت ذکر می‌شود؛ اغلب منابع ۲۴ ولت صنعتی بازه‌ای حدود -۱۰ تا +۵۰ یا +۶۰ درجه سانتی‌گراد دارند. اگر تابلو در فضای گرم (مثلاً کنار کوره) یا خیلی سرد کار می‌کند، منبع تغذیه باید قادر به عملکرد در آن دما باشد (برخی منابع صنعتی گستره -25 تا +70 درجه دارند). در دماهای بالا معمولاً از توان خروجی کاسته می‌شود (در دیتاشیت منحنی “درجه‌بندی حرارتی” را ببینید). بنابراین تهویه مناسب تابلو را فراموش نکنید. همان‌طور که در بخش قبل هم اشاره شد، در محیط‌های گرم یا بسته شاید نیاز باشد از فن برای خنک‌سازی پاور استفاده کنید تا راندمان آن افت نکند.
6. ویژگی‌های خاص و جانبی: بسته به نیاز پروژه، ممکن است به امکانات ویژه‌ای در منبع تغذیه نیاز باشد. برای مثال برخی منابع تغذیه‌ها خروجی‌های دوتایی یا قابل تنظیم دارند (ولتاژ قابل تنظیم بین 22 تا 28 ولت که برای جبران افت ولتاژ خط مفید است). یا مثلاً پاورهای ماژولار رکمونت که امکان موازی شدن برای افزایش جریان یا افزونگی را دارند. همچنین برخی پاورها دارای نشانگر LED یا نمایشگر ولتاژ/جریان روی پنل خود هستند که عیب‌یابی را ساده‌تر می‌کند. در سیستم‌های حساس، گاهی از پاورهای Redundant (پشتیبان همدیگر) استفاده می‌شود که در صورت خرابی یکی، دیگری تامین را برعهده گیرد – اگر چنین نیازهایی دارید باید پاور مخصوص افزونه انتخاب کنید. به طور خلاصه، تمامی الزامات کاربردی خود را لیست کنید و مطمئن شوید منبع تغذیه‌ای که انتخاب می‌کنید آن را برآورده می‌سازد. خوشبختانه تنوع محصولات بسیار بالاست و برای هر نیازی، مدلی در بازار موجود است.

در جمع‌بندی این قسمت: منبع تغذیه‌ای مناسب تابلو برق شماست که بتواند به راحتی و با اطمینان، همه بارهای مدار را تغذیه کند، در شرایط عادی و اضطراری ایمن عمل کند، با محیط کاری شما سازگار باشد و از نظر کیفی مورد اطمینان باشد. اگر در انتخاب بین چند مدل تردید دارید، اولویت را به برندها و مدل‌های شناخته‌شده‌تر بدهید، هرچند قیمت بالاتری داشته باشند – زیرا عملکرد صحیح و بدون وقفه تابلو برق، مستقیماً وابسته به این قطعه کلیدی است.

مقایسه منابع تغذیه برندهای مختلف

در بازار منابع تغذیه ۲۴ ولت صنعتی، شرکت‌های متعددی فعالیت می‌کنند که هر کدام طیف محصولات خاص خود را دارند. رقابت بین برندها به نفع مصرف‌کننده بوده و باعث شده گزینه‌های متنوعی در دسترس باشد. در این بخش نگاهی به چند برند مطرح و ویژگی‌های کلی آن‌ها می‌اندازیم:

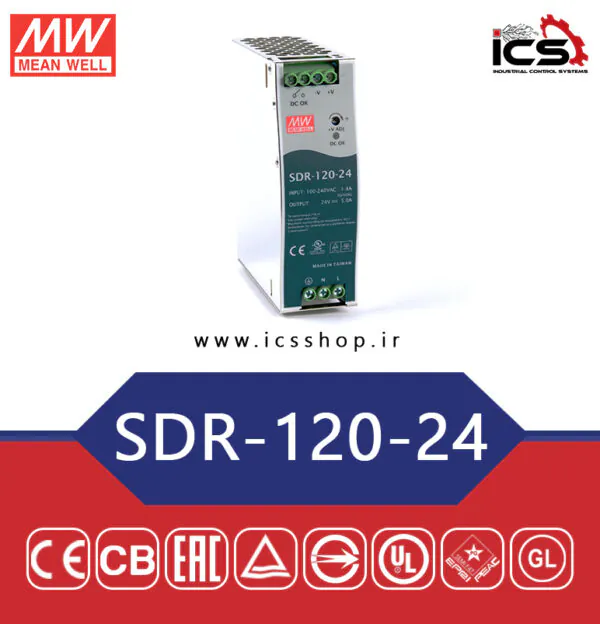

• مین‌ول (Mean Well): یک شرکت تایوانی که از بزرگ‌ترین تولیدکنندگان منابع تغذیه سوئیچینگ در جهان است. مین‌ول به ارائه کیفیت قابل قبول با قیمت اقتصادی مشهور است و محصولات بسیار متنوعی در زمینه منبع تغذیه دارد. طبق آمار، مین‌ول جزو سه برند برتر پاور ساپلای دنیا (در سال ۲۰۱۸) بوده. در بازار ایران نیز مین‌ول معتبرترین برند منبع تغذیه به شمار می‌رود و به خاطر در دسترس بودن و قیمت مناسب، بسیار محبوب است. سری‌های مختلفی مانند ADR (آداپتور)، LRS (کف‌خواب اقتصادی)، SDR و NDR (ریلی صنعتی)، HDR (ریلی سوپر اسلیم) و … توسط Mean Well عرضه شده که نیازهای گوناگون را پوشش می‌دهند. اغلب پاورهای مین‌ول دارای راندمان بالا و حفاظت‌های کامل هستند. اگر به دنبال تعادل بین قیمت و کیفیت هستید، مین‌ول انتخاب اول بسیاری از تابلو‌سازان است.
• دلتا (Delta Electronics): شرکت دلتا یک کمپانی چندملیتی بزرگ در حوزه الکترونیک صنعتی است. منابع تغذیه ۲۴ ولت دلتا نیز در بازار ایران موجودند و کیفیت خوبی ارائه می‌کنند. دلتا سری‌های متنوعی دارد؛ برخی مدل‌ها اقتصادی‌تر و برخی پیشرفته‌تر با قابلیت‌های اضافی. پاورهای دلتا معمولاً طراحی صنعتی مستحکمی دارند و در پروژه‌های اتوماسیون (به ویژه در کنار PLCهای این برند) استفاده می‌شوند. از نظر قیمتی، محصولات دلتا رقیب مین‌ول محسوب می‌شوند و بسته به مشخصات ممکن است کمی ارزان‌تر یا گران‌تر باشند. دلتا نیز مانند مین‌ول تاکید زیادی بر راندمان و قابلیت اطمینان دارد و مدل‌هایش دارای استانداردهای ایمنی لازم هستند. اگر در حال استفاده از دیگر تجهیزات دلتا (مثل PLC یا اینورتر) هستید، شاید ترجیح دهید از پاورهای همین برند برای هماهنگی بهتر بهره ببرید.
• امرون (Omron): کمپانی ژاپنی امرون در زمینه اتوماسیون صنعتی بسیار مشهور است. این شرکت انواع منبع تغذیه ریلی را نیز تولید می‌کند (مانند سری S8VK مشهور). پاورهای امرون کیفیت ساخت بالا، طول عمر طولانی و عملکرد تضمین‌شده‌ای دارند. معمولاً رنج دمای کاری وسیع و مقاومت خوبی در برابر شرایط سخت دارند. قیمت منابع تغذیه امرون نسبت به برندهای تایوانی مقداری بالاتر است اما پایداری عملکرد و طول عمر بالا مزیت آن‌هاست. در پروژه‌های حساس که خرابی پاور هزینه زیادی ایجاد می‌کند، استفاده از برندهای ژاپنی مثل امرون یک اطمینان خاطر به همراه دارد. امرون همچنین خدمات پس از فروش و گارانتی مناسبی در ایران (از طریق نمایندگان) ارائه می‌دهد.
• فونیکس کنتاکت (Phoenix Contact): یک شرکت آلمانی با سابقه که به ساخت محصولات الکتریکی و الکترونیکی صنعتی با کیفیت بالا معروف است. منابع تغذیه فونیکس (سری‌های Quint Power، Trio Power و …) جزو گران‌ترین گزینه‌های بازار هستند اما در عوض بهترین عملکرد را ارائه می‌دهند. این منابع برای کار در شرایط بسیار سخت (بارهای ضربه‌ای شدید، نوسانات شبکه، تغییرات دما و …) طراحی شده‌اند و معمولاً ویژگی‌های پیشرفته‌ای مثل مانیتورینگ از راه دور، تنظیم دقیق ولتاژ خروجی، مدار توزیع هوشمند و … دارند. فونیکس در بازار ایران رقبایی چون مین‌ول، امرن و دلتا را در کنار خود می‌بیند، اما همچنان به عنوان یک برند پریمیوم شناخته می‌شود. اگر پروژه شما بسیار حساس یا در محیطی چالش‌برانگیز است و هزینه پاور مطرح نیست، فونیکس کنتاکت می‌تواند بهترین انتخاب از نظر کیفیت و اطمینان باشد.
• برندهای دیگر: علاوه بر موارد بالا، برندهای معتبری مانند اشنایدر الکتریک (Schneider Electric) با سری Modicon و Phaseo، زیمنس (Siemens) با سری Sitop، اتوماسیون فاکتوری IDEC، کویو، SolaHD، Allen-Bradley و … نیز منابع تغذیه ۲۴ ولت صنعتی تولید می‌کنند. هر کدام از این‌ها در پروژه‌های خاص (معمولاً وقتی سایر تجهیزات همان برند در سیستم استفاده شده) مورد توجه قرار می‌گیرند. از سوی دیگر، برندهای ارزان‌تری هم وجود دارند مثل EDISUN، MW Power، اچ‌اس‌تی و… که عمدتاً چینی هستند و قیمت پایین‌تری دارند. توجه: در منابع تغذیه برندهای متفرقه، اغلب مشاهده می‌شود که توان و جریان خروجی واقعی کمتر از مقدار نامی اعلام‌شده است. برای مثال یک پاور ۱۰ آمپر متفرقه شاید در عمل حداکثر ۸ آمپر را بدون مشکل تامین کند. این در حالیست که در برندهای معتبر نظیر مین‌ول، توان خروجی واقعی مطابق مقدار درج‌شده در دیتاشیت است. بنابراین اگر به سراغ گزینه‌های ارزان می‌روید، حتماً حاشیه اطمینان بیشتری در نظر بگیرید و انتظار عملکرد مشابه برندهای درجه‌یک را نداشته باشید.

به طور خلاصه، برندهای مختلف نقاط قوت متفاوتی دارند: مین‌ول تعادل خوب قیمت/کیفیت، دلتا و امرون اطمینان و هماهنگی با اتوماسیون، فونیکس نهایت کیفیت با قیمت بالا، و برندهای دیگر هر یک بنابر شهرت خود. در انتخاب بین برندها، علاوه بر بودجه، به دسترسی قطعه در بازار و خدمات پس از فروش نیز توجه کنید. گاهی بهترین پاور هم اگر در زمان خرابی نتوانید جایگزینش را سریع پیدا کنید، برای خط تولید شما دردسرساز خواهد شد. خوشبختانه تامین محصولات مین‌ول، دلتا، امرن و اشنایدر در ایران نسبتاً آسان است. در نهایت، اگر هنوز در تصمیم‌گیری مردد هستید، مشاوره با کارشناسان فنی و استفاده از تجربیات سایر کاربران می‌تواند به شما در انتخاب برند مناسب کمک کند.

نکات نصب و نگهداری منبع تغذیه در تابلو برق

پس از انتخاب و خرید منبع تغذیه مناسب، مرحله بعدی نصب صحیح و نگهداری اصولی آن است تا بالاترین کارایی و طول عمر حاصل شود. در این بخش چند راهنمایی مهم در خصوص نصب و نگهداری پاور ۲۴ ولت در تابلو برق ارائه می‌شود:

• سیم‌کشی و اتصالات ایمن: قبل از هر چیز برق ورودی تابلو را قطع کنید. سپس سیم‌های ورودی (معمولاً فاز و نول AC) را به ترمینال‌های ورودی منبع تغذیه متصل نمایید و از سفت بودن اتصالات اطمینان حاصل کنید. حتماً سیم ارت (زمین) را نیز به ترمینال ارت پاور وصل کنید (اغلب پاورها سه ترمینال L, N, ⏚ دارند). در سمت خروجی، قطب مثبت و منفی ۲۴V را به باس یا ترمینال‌های توزیع مدار فرمان وصل کنید. اگر چندین مصرف‌کننده به یک خروجی متصل می‌شوند، بهتر است از ترمینال ریلی جداگانه یا باس‌بار استفاده کنید و از هر ترمینال منبع تغذیه بیش از یک سیم خارج نکنید مگر طبق توصیه سازنده. همچنین قطر سیم‌ها را مناسب با جریان انتخاب کنید (برای جریان‌های بالا سیم ضخیم‌تر). استفاده از سرسیم یا وایرشو برای اتصال به ترمینال پیچ توصیه می‌شود تا اتصال محکمی برقرار گردد. هیچگاه سیم‌ها را شل رها نکنید، چون اتصال ضعیف باعث گرم شدن و ایجاد جرقه در کارکرد بلندمدت خواهد شد.
• جانمایی و خنک‌سازی: منبع تغذیه را در داخل تابلو در محلی نصب کنید که تهویه نسبی هوا وجود داشته باشد. معمولاً در راهنمای نصب پاور فاصله‌ای که باید از بالا و پایین آن تا دیواره یا وسایل دیگر خالی بماند ذکر شده است (مثلاً ۵ سانتیمتر) تا جریان هوای طبیعی برقرار شود. اگر پاور روی ریل نصب می‌شود، آن را دور از منابع تولید حرارت زیاد (مثل درایو فرکانس یا سافت‌استارتر) قرار دهید تا در معرض گرمای آن‌ها نباشد. پاورهای فن‌دار را طوری قرار دهید که ورودی/خروجی فن آن‌ها مسدود نشود. در تابلوهای بدون فن کلی، حرارت داخلی می‌تواند بالا رود و همان‌طور که گفتیم این امر روی توان‌دهی منبع تغذیه تاثیر منفی می‌گذارد. در صورت بالا بودن دمای محیط، حتماً تابلو را به فن مناسب مجهز کنید یا از دریچه‌های تهویه بهره ببرید تا هوای گرم دور شود. اکثر منابع تغذیه صنعتی دارای LED نشانگر وضعیت هستند؛ بعد از نصب، روشن شدن LED سبز یا قرمز را چک کنید تا مطمئن شوید دستگاه در حال کار است (رنگ و نحوه چشمک‌زدن LED بسته به برند ممکن است معانی خاصی داشته باشد، به دفترچه مراجعه کنید).
• ایمنی و حفاظت‌های جانبی تابلو: حتی اگر منبع تغذیه شما دارای حفاظت داخلی است، باز هم نصب تجهیزات حفاظتی بیرونی در تابلو ضروری است. در سمت ورودی AC حتماً یک فیوز یا کلید مینیاتوری مناسب قرار دهید تا در صورت کشیده شدن جریان غیرمجاز یا اتصال کوتاه داخلی پاور، مدار ورودی قطع شود. معمولا برای پاورهای تکفاز یک فیوز ۲ یا ۴ آمپری کندکار (یا کلید C10) کافیست؛ به جریان ورودی پاور دقت کنید. در سمت خروجی ۲۴V نیز اگر این خروجی بین چندین مصرف‌کننده توزیع می‌شود، برای هر انشعاب مهم یک فیوز DC یا فیوز الکترونیکی قرار دهید. این کار باعث می‌شود خطای یکی از مصرف‌کننده‌ها کل سیستم ۲۴V را از کار نیندازد و عیب‌یابی راحت‌تر شود. برخی شرکت‌ها ماژول‌های فیوز الکترونیکی ۲۴V مخصوص مدارهای توزیع ارائه می‌دهند که روی ریل سوار شده و حفاظت هر خط را انجام می‌دهد (مثلا فونیکس کنتاکت چنین محصولی دارد). به هر حال حفاظت خروجی را متناسب با بارها فراموش نکنید.
• نگهداری دوره‌ای: یکی از مزایای منابع تغذیه الکترونیکی این است که نیاز به سرویس خاصی ندارند؛ با این حال چند کار ساده به افزایش عمر آن‌ها کمک می‌کند. تابلو را تمیز نگه دارید و هر چند ماه یکبار با دمنده هوا یا برس نرم غبار و آلودگی را از روی منبع تغذیه بزدایید. انباشته شدن گردوغبار روی شیارهای تهویه پاور می‌تواند خنک‌شدن آن را مختل کرده و حرارت داخلی را بالا ببرد. ضمن تمیزکاری، اتصالات پیچ ترمینال‌های پاور را نیز بازبینی و در صورت لزوم مجدداً سفت کنید؛ چرا که ممکن است بر اثر لرزش‌های محیطی در طول زمان کمی شل شوند. همچنین به صدای عملکرد پاور دقت کنید – در حالت عادی منابع سوئیچینگ صدای خاصی ندارند، اما صدای نویز زیاد یا بوی سوختگی می‌تواند نشانه مشکل باشد. ولتاژ خروجی را گاه‌به‌گاه با مولتی‌متر اندازه بگیرید تا مطمئن شوید همچنان ۲۴ ولت (با خطای جزئی) تامین می‌شود. افت غیرعادی ولتاژ می‌تواند علامت فرسودگی خازن‌ها یا بروز ایراد داخلی باشد. اگر منبع تغذیه شما فن داخلی دارد، اطمینان حاصل کنید که فن روان کار می‌کند و دریچه آن مسدود نیست؛ صدای نویز فن یا عدم چرخش آن از مواردی است که باید رسیدگی شود.
• مدیریت خرابی و افزونگی: پیشنهاد می‌شود همیشه یک منبع تغذیه یدک با مشخصات مشابه در انبار خود داشته باشید تا در صورت خرابی احتمالی، زمان توقف سیستم به حداقل برسد. اگر فرآیند شما اصلاً تحمل قطع ۲۴V را ندارد (مثلاً سیستم‌های ایمنی یا پروسه‌های حساس)، می‌توانید از دو منبع تغذیه به صورت افزونه (رداندنت) استفاده کنید. برای این کار به یک ماژول اورینگ (دیود یا OR-ing module) نیاز است تا خروجی دو پاور را ایزوله کرده و در حالت عادی از یکی استفاده شود و در صورت خرابی آن دیگری خودکار وارد مدار گردد. برخی منابع تغذیه پیشرفته، خروجی دوبل ویژه‌ای برای اتصال موازی یا افزونه دارند. این تنظیمات باعث می‌شود حتی اگر یکی از پاورها از کار بیفتد، مدار ۲۴V شما بدون وقفه برق داشته باشد. البته برای اکثر تابلوهای معمولی همان یک پاور با کیفیت کافیست؛ ولی خوب است بدانید در صورت نیاز چنین راهکارهایی وجود دارد.

نتیجه‌گیری

انتخاب منبع تغذیه ۲۴ ولت مناسب، یک گام اساسی برای اطمینان از عملکرد پایدار و ایمن تابلو برق شماست. در این راهنما سعی کردیم تمامی جنبه‌های مهم از مشخصات فنی تا نکات نصب و برندها را پوشش دهیم تا با دانشی جامع بتوانید بهترین تصمیم را بگیرید. به خاطر داشته باشید که یک منبع تغذیه باکیفیت ممکن است کمی هزینه اولیه بیشتری داشته باشد، اما در عوض آرامش خاطر شما را از بابت عدم خرابی ناگهانی و حفاظت از سایر تجهیزات تامین می‌کند.
