در صنعت برق و especially در طراحی تابلوهای برق صنعتی و ساختمانی، نحوه‌ی نصب و سازمان‌دهی تجهیزات الکتریکی از اهمیت ویژه‌ای برخوردار است. یکی از المان‌های کلیدی برای این منظور ریل مینیاتوری یا همان ریل DIN استاندارد است که به عنوان بستری برای نصب انواع تجهیزات برقی به کار می‌رود. این ریل‌ها یک استاندارد بین‌المللی یکپارچه را ارائه می‌کنند که مستقل از سازنده تجهیزات، امکان نصب یکپارچه اجزا را در داخل تابلو فراهم می‌سازد. به بیان ساده، ریل مینیاتوری پایه و تکیه‌گاهی محکم برای کلیدهای حفاظتی، رله‌ها، ترمینال‌ها و سایر قطعات ایجاد می‌کند و با مرتب‌سازی اجزا در کنار هم، هم ایمنی سیستم را بالا می‌برد و هم کار سیم‌کشی و نگهداری را تسهیل می‌کند. در ادامه، به طور فنی به تعریف، انواع، کاربردها و مزایای این ریل‌ها می‌پردازیم و نقش حیاتی آنها را در تابلو برق بررسی می‌کنیم.
تعریف دقیق ریل مینیاتوری (DIN Rail)
ریل مینیاتوری که به آن ریل تابلویی نیز گفته می‌شود، نوعی نوار یا پروفیل فلزی استاندارد شده با ابعاد مشخص است که برای نصب تجهیزات الکتریکی و الکترونیکی در داخل تابلوها و جعبه‌های برق به کار می‌رود. اصطلاح DIN از نام موسسه استانداردسازی آلمان “Deutsches Institut für Normung” گرفته شده است؛ این موسسه در دهه ۵۰ میلادی طرح اولیه این ریل‌ها را استاندارد کرد و بعدها این استاندارد توسط IEC در سطح جهانی پذیرفته شد. رایج‌ترین نوع این ریل‌ها دارای پهنای ۳۵ میلی‌متر است که مطابق استاندارد DIN EN 50022 (معادل IEC 60715) در اکثر تابلوها استفاده می‌شود. ریل DIN معمولاً از جنس فولاد آبکاری‌شده ساخته می‌شود و سطح آن با روکش روی (گالوانیزه) یا کروم پوشانده می‌شود تا در برابر زنگ‌زدگی و خوردگی مقاوم باشد. شکل مقطع این ریل به گونه‌ای است که لبه‌های بالا و پایین آن خمیده یا برجسته شده و یک پروفیل مخصوص ایجاد کرده که تجهیزات روی آن چفت می‌شوند. با استفاده از این ریل، انواع تجهیزاتی که دارای گیره یا پایه ریلی هستند – مانند کلیدهای مینیاتوری (فیوزهای کوچک)، رله‌ها، کنتاکتورها، ترمینال‌های ریلی و غیره – به سادگی درون تابلو برق نصب و در جای خود محکم می‌شوند. ریل‌های مینیاتوری عموماً به صورت شاخه‌های یک متری یا دو متری تولید و عرضه می‌شوند و بنا بر نیاز، نصاب می‌تواند آنها را به طول دلخواه برش دهد. این ویژگی انعطاف‌پذیری بالایی در طراحی تابلو فراهم می‌کند و امکان می‌دهد چیدمان داخلی تابلو به شکل منظم و استاندارد انجام شود.
انواع ریل مینیاتوری (مثل نوع U، نوع C، نوع G و غیره)
ریل‌های DIN از نظر شکل پروفیل مقطع و ابعاد به انواع مختلفی دسته‌بندی می‌شوند. هر یک از این انواع برای کاربردهای معینی طراحی شده‌اند و ویژگی‌های خاص خود را دارند. مهم‌ترین انواع ریل مینیاتوری عبارت‌اند از:
- ریل نوع C (ریل تاپ‌هت ۳۵ میلی‌متری): رایج‌ترین نوع ریل DIN است که مقطع آن شبیه حرف C انگلیسی یا یک کلاه (Top Hat) می‌باشد. عرض این ریل‌ها ۳۵ میلی‌متر است و در دو ارتفاع استاندارد تولید می‌شوند: ریل با ارتفاع کم حدود ۷٫۵ میلی‌متر (حدود ۱ سانتی‌متر) و ریل با ارتفاع زیاد حدود ۱۵ میلی‌متر (حدود ۲ سانتی‌متر). ریل‌های نوع C به دلیل کاربرد همه‌جانبه‌شان، در اکثر تابلوهای برق برای نصب تجهیزاتی نظیر فیوزهای مینیاتوری، کنتاکتورها، تایمرها و رله‌ها به کار می‌روند. این نوع ریل به نام ریل ۳۵ میلی‌متری استاندارد نیز شناخته می‌شود (معادل TS35).
- ریل نوع G (ریل ۳۲ میلی‌متری غیرمتقارن): این ریل‌ها که به ریل G شکل معروف‌اند، پهنایی برابر با ۳۲ میلی‌متر داشته و مقطع آنها غیرمتقارن است؛ بدین صورت که یک لبه ریل عمق بیشتری نسبت به دیگری دارد و شکل کلی آن یادآور حرف “G” می‌باشد. هنگام نصب، بخش عمیق‌تر معمولاً در پایین قرار می‌گیرد تا حمایت مکانیکی بیشتری برای تجهیزات سنگین‌تر فراهم کند. طراحی غیرمتقارن ریل G همچنین باعث می‌شود تجهیزات به صورت اشتباه (وارونه) روی آن نصب نشوند و از این نظر یک ایمنی مضاعف فراهم می‌کند. این نوع ریل غالباً در کاربردهایی استفاده می‌شود که قطعات نسبتاً سنگین (مثلاً برخی ترانسفورماتورها یا منبع تغذیه‌های بزرگ) در تابلو نصب می‌شوند.
- ریل نوع U: ریل‌های U شکل دارای مقطع U مانند (شیار از بالا باز) هستند. این نوع ریل در گذشته کاربرد بیشتری داشته و یکی از طرح‌های قدیمی‌تر ریل تابلویی محسوب می‌شود که پیش از رواج ریل‌های نوع C مورد استفاده بوده است. امروزه استفاده از ریل U چندان متداول نیست و صرفاً در برخی تابلوها برای ترمینال‌های باکالیتی قدیمی یا تجهیزات خاص به چشم می‌خورد. در واقع ریل U را می‌توان نسل قبلی ریل‌های استاندارد دانست که کم‌کم جای خود را به ریل‌های ۳۵ میلی‌متری داده است.
- ریل مینیاتوری ۱۵ میلی‌متری (مینی تاپ‌هت): این ریل با پهنای بسیار کمتر (حدود ۱۵ میلی‌متر) و ارتفاع مقطع حدود ۵٫۵ میلی‌متر، نسخه‌ی کوچک‌تر ریل‌های تاپ‌هت استاندارد است. ریل ۱۵ میلی‌متری زمانی کاربرد دارد که فضای نصب تجهیزات بسیار محدود باشد یا تجهیزات مورد استفاده ابعاد کوچکی داشته باشند. برای مثال، برخی رله‌های ریلی کوچک، ترمینال‌های کمکی یا ماژول‌های الکترونیکی ظریف ممکن است روی این نوع ریل نصب شوند. هرچند که ریل مینیاتوری ۱۵mm به اندازه ریل ۳۵mm فراگیر نیست، اما راه‌حل مناسبی برای پنل‌های فشرده به‌شمار می‌آید.
نکته: پیش از رواج استاندارد فعلی ۳۵ میلی‌متری، یک نوع ریل با مقطع C شکل و پهنای ۳۲ میلی‌متر به عنوان استاندارد صنعتی رایج بود که استحکام اتصال بالایی به دیواره تابلو داشت. این ریل قدیمی‌تر (که گاه معادل ریل U نیز در نظر گرفته می‌شود) به دلیل مقاومت مکانیکی عالی، هنوز هم در برخی کاربردهای خاص برای نصب قطعات بسیار سنگین مانند ترانسفورماتورها و منبع تغذیه‌های بزرگ استفاده می‌شود. با این حال، در اغلب موارد امروزی ریل ۳۵ میلی‌متری جایگزین انواع قدیمی شده و استاندارد یکپارچه صنعت است.
کاربردهای ریل مینیاتوری در تابلو برق و صنعت

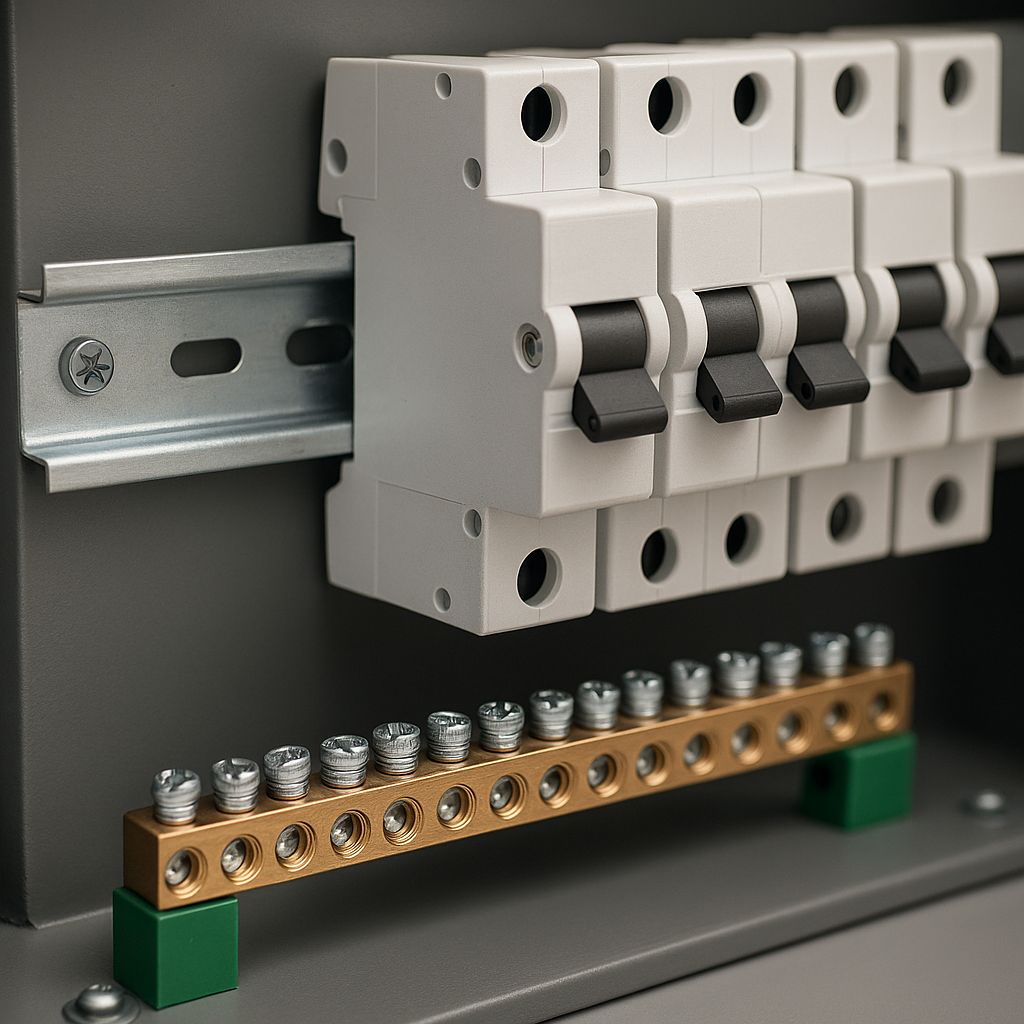

ریل‌های مینیاتوری تقریباً در تمامی تابلوهای برق فشار ضعیف و تابلوهای کنترل صنعتی به عنوان بستر نصب تجهیزات به کار می‌روند. در تابلوهای برق ساختمانی (مانند جعبه‌فیوزها و تابلوهای توزیع)، این ریل‌ها محلی برای قرارگیری ایمن ادوات حفاظتی و کنترلی فراهم می‌کنند و از لغزش یا جابجا شدن آنها جلوگیری می‌شود. بسیاری از تجهیزات الکتریکی را طوری طراحی می‌کنند که دارای گیره نصب روی ریل DIN باشند؛ به عبارت دیگر، تولیدکنندگان تجهیزات صنعت برق، محصولات خود را ریل‌مونت (Rail Mount) می‌سازند تا به سادگی داخل تابلو نصب شوند. برای مثال، کلیدهای مینیاتوری (فیوزهای خودکار مدار)، کلیدهای محافظ جان، رله‌های حفاظتی، کنتاکتورها، انواع تایمرها و سوئیچ‌های کنترلی، ترمینال‌های ریلی اتصال سیم و حتی دستگاه‌های پیشرفته‌تری مانند منابع تغذیه سوئیچینگ، PLCها (کنترل‌کننده‌های منطقی برنامه‌پذیر)، کنترل‌کننده‌های موتور و ماژول‌های مخابراتی روی ریل DIN سوار می‌شوند. با استفاده از ریل مینیاتوری، تمامی این قطعات به صورت ردیفی و منظم در داخل تابلو چفت شده و سیم‌کشی بین آنها نیز به شکلی مرتب و کوتاه انجام می‌گیرد. این چیدمان منظم علاوه بر اشغال فضای کمتر، دسترسی به قطعات برای تعمیر یا تعویض را ساده‌تر می‌کند. در صنایع مختلف (از اتوماسیون کارخانه‌ای گرفته تا سیستم‌های کنترل تأسیسات)، عملاً هر تابلو کنترلی حاوی چندین ریل DIN است که تجهیزات کنترلی و حفاظتی روی آن نصب شده‌اند. حتی در برخی سیستم‌های مکانیکی یا پنوماتیکی نیز اگر تجهیزات کنترلی الکتریکی (مثل شیربرقی‌های ماژولار یا سنسورها) وجود داشته باشد، آنها را به کمک آداپتورهای مخصوص روی ریل DIN نصب می‌کنند تا یکپارچگی نصب تجهیزات حفظ شود. به این ترتیب، ریل مینیاتوری نقشی اساسی در سازمان‌دهی، ایمن‌سازی و سهولت نگهداری تجهیزات در انواع تابلوهای برق ایفا می‌کند.
استانداردها و جنس ریل‌ها (آلومینیومی، فولادی، گالوانیزه)
استانداردهای مرتبط با ریل DIN: همان‌طور که اشاره شد، استاندارد ریل‌های مینیاتوری نخستین بار توسط موسسه DIN آلمان معرفی و سپس به یک استاندارد جهانی تبدیل شد. در حال حاضر کمیسیون بین‌المللی الکتروتکنیک (IEC) استاندارد ابعاد این ریل‌ها (نظیر استاندارد EN 50022 برای ریل ۳۵mm) را تعیین کرده است تا سازگاری تجهیزات الکتریکی در سراسر جهان تضمین شود. پذیرش گسترده این استاندارد به حدی است که حتی در ایالات متحده، انجمن ملی تولیدکنندگان برق (NEMA) نیز ابعاد و مشخصات ریل DIN را در استانداردهای خود گنجانده است. نتیجه این که امروز تقریباً تمامی سازندگان تجهیزات برق صنعتی، محصولات ریلی خود را مطابق با این استانداردها تولید می‌کنند و یک کلید مینیاتوری یا رله، فارغ از برند سازنده، روی یک ریل DIN استاندارد به‌راحتی نصب می‌شود.
جنس و متریال ریل مینیاتوری: جنس اغلب ریل‌های مینیاتوری فلزی است تا استحکام و دوام کافی داشته باشند. فولاد آبکاری‌شده متداول‌ترین جنس برای ساخت ریل DIN است؛ معمولاً از ورق فولادی کربنی به روش نورد سرد برای تولید ریل استفاده می‌شود و سطح آن را جهت جلوگیری از زنگ‌زدگی با لایه‌ای از روی (گالوانیزه) یا کروم می‌پوشانند. ریل‌های فولادی گالوانیزه مقاومت مکانیکی و الکتریکی خوبی دارند و در محیط‌های سرپوشیده و اکثر تابلوهای صنعتی عملکرد قابل قبولی ارائه می‌دهند. در کنار فولاد، آلومینیوم نیز به عنوان جنس ریل به کار می‌رود؛ ریل آلومینیومی وزن کمتری دارد و ذاتاً در برابر زنگ‌زدگی مقاوم است (چرا که آلومینیوم زنگ نمی‌زند). از این رو در محیط‌های مرطوب یا خورنده که امکان زنگ‌زدگی فولاد وجود دارد، یا جایی که کاهش وزن تابلو مد نظر است، ریل آلومینیومی گزینه مناسبی محسوب می‌شود. البته ریل‌های آلومینیومی عموماً تحمل مکانیکی کمتری نسبت به نوع فولادی دارند و برای تجهیزات بسیار سنگین توصیه نمی‌شوند. نوع دیگری از ریل‌های DIN نیز وجود دارد که از پلاستیک سخت (PVC) ساخته می‌شوند. ریل پلاستیکی عمدتاً جهت نصب تجهیزات بسیار سبک یا در محیط‌هایی که نیاز به عایق‌بندی الکتریکی کامل وجود دارد به کار می‌رود. با این حال به دلیل استحکام کمتر و حساسیت به حرارت، استفاده از ریل‌های فلزی (فولادی یا آلومینیومی) در کاربردهای صنعتی مرسوم‌تر است.
ریل‌های مینیاتوری را معمولاً به دو شکل سوراخ‌دار و ساده (بدون سوراخ) تولید می‌کنند. ریل‌های سوراخ‌دار در طول خود دارای پانچ‌ها یا سوراخ‌های منظمی هستند که برای پیچ شدن ریل روی سطح تابلو تعبیه شده‌اند و همچنین به تهویه و خنک‌شدن تجهیزات کمک می‌کنند. در مقابل، ریل‌های بدون سوراخ سطحی یکدست دارند؛ این نوع بیشتر در ریل‌های آلومینیومی دیده می‌شود و به کاربر اجازه می‌دهد متناسب با محل نصب، سوراخ‌کاری دلخواه را انجام دهد. انتخاب بین این دو نوع بسته به سلیقه و نیاز انجام می‌شود: نوع سوراخ‌دار نصب سریعتری دارد، و نوع ساده برای مواقعی مناسب است که محل دقیق پیچ‌ها باید توسط نصاب تعیین شود. ضخامت معمول پروفیل ریل‌های فلزی حدود ۱ میلی‌متر است که تعادل خوبی بین استحکام و انعطاف ایجاد می‌کند؛ ریل بیش از حد ضخیم انعطاف‌پذیری نصب را کم می‌کند و ریل نازک‌تر ممکن است تحت بار تجهیزات خم شود، لذا استاندارد ۱ میلی‌متر (در حدود ۰٫۹ تا ۱٫۱ میلی‌متر) برای اکثر کاربردها مناسب تشخیص داده شده است. ریل‌ها در شاخه‌هایی با طول استاندارد (اغلب ۱ یا ۲ متر) عرضه می‌شوند و می‌توان آنها را به راحتی با ابزار مناسب به قطعات کوتاه‌تر تقسیم کرد.
مزایای استفاده از ریل مینیاتوری در طراحی تابلو برق
استفاده از ریل DIN در تابلوهای برق به قدری رایج شده که امروزه جزو ملزومات طراحی یک تابلو استاندارد به حساب می‌آید. این محبوبیت به دلیل مزایای متعدد فنی و عملی استفاده از ریل مینیاتوری است. در ادامه به مهم‌ترین مزایای بکارگیری ریل DIN در تابلو برق اشاره می‌کنیم:
- استانداردسازی و سازگاری: ریل‌های DIN یک پلتفرم استاندارد برای نصب انواع تجهیزات فراهم کرده‌اند. با وجود این استاندارد، می‌توان از میان طیف گسترده‌ای از قطعات و سازندگان مختلف، تجهیزات را بدون نگرانی از عدم تطابق روی ریل نصب کرد. این ویژگی، انعطاف‌پذیری زیادی به طراح تابلو می‌دهد تا بهترین ترکیب تجهیزات را مستقل از برند، به کار گیرد و از یکپارچگی سیستم مطمئن باشد.
- نصب و توسعه آسان: یکی از بزرگ‌ترین مزایای ریل مینیاتوری، سهولت نصب و تغییر چیدمان تجهیزات است. افزودن یا جابجا کردن یک تجهیز روی ریل به سرعت و با آزاد کردن قفل آن انجام می‌شود؛ در حالی که در تابلوهای قدیمی بدون ریل، گاهی برای اضافه کردن یک قطعه جدید نیاز بود کل ساختار و سیم‌کشی تابلو باز شود. با ریل DIN، کافی است تجهیز جدید را روی ریل بلغزانید و در جای خود قفل کنید. این ماژولار بودن باعث می‌شود تابلوها به راحتی قابل توسعه یا تغییر باشند بدون اینکه وقفه طولانی در سرویس‌دهی ایجاد شود.
- بهینه‌سازی فضا: ریل DIN امکان چیدمان فشرده تجهیزات را فراهم می‌کند. چون قطعات به صورت خطی و نزدیک به هم روی ریل قرار می‌گیرند، استفاده از فضا در داخل تابلو بسیار کارآمدتر از حالتی است که هر قطعه جداگانه روی صفحه نصب شود. حتی در فضاهای بسیار محدود، ریل‌های DIN اجازه می‌دهند تعداد زیادی المان را در یک فضای کوچک سازمان‌دهی کنید. این مزیت به ویژه در تابلوهای کنترلی که اندازه کلی تابلو باید کوچک نگه داشته شود، بسیار ارزشمند است.
- صرفه‌جویی در هزینه و زمان: طراحی تابلو بر اساس ریل مینیاتوری می‌تواند هزینه‌های نصب و زمان مونتاژ را کاهش دهد. هنگامی که تجهیزات روی ریل سوار می‌شوند، نیازی به سوراخ‌کاری متعدد برای هر قطعه و استفاده از پیچ و مهره‌های جداگانه برای تک‌تک تجهیزات نیست؛ بنابراین زمان کمتری برای آماده‌سازی تابلو صرف می‌شود و هزینه نیروی کار کاهش می‌یابد. از سوی دیگر، به دلیل استاندارد بودن نحوه نصب، احتمال خطا یا دوباره‌کاری در مونتاژ کمتر شده و این خود صرفه‌جویی اقتصادی به همراه دارد. در بلندمدت نیز در صورت نیاز به تعمیر یا تعویض قطعه‌ای، این کار روی ریل به سرعت انجام می‌گیرد که زمان خاموشی سیستم را به حداقل می‌رساند.
- چیدمان منظم و ایمنی بیشتر: نصب تجهیزات روی چند ریل افقی موجب می‌شود سیم‌کشی‌ها و اجزا نظم بهتری پیدا کنند و داخل تابلو ظاهر تمیز و سازمان‌یافته‌ای داشته باشد. این نظم افزون بر زیبایی، از دید عملی نیز مهم است زیرا دسترسی به تجهیزات و تشخیص مسیر سیم‌ها را آسان‌تر می‌کند. تکنسین‌ها در یک تابلو منظم می‌توانند سریع‌تر قطعه معیوب را پیدا کرده و عیب‌یابی کنند. همچنین ثابت بودن محکم تجهیزات روی ریل، از لرزش یا جابجایی ناخواسته آنها جلوگیری می‌کند و احتمال جدا شدن سیم‌ها یا اتصالات شل را کاهش می‌دهد. در نتیجه، ریل مینیاتوری با نگه داشتن مطمئن قطعات، ایمنی الکتریکی تابلو را بهبود می‌بخشد و ریسک اتصالات کوتاه یا حوادث الکتریکی را کمتر می‌کند.
- دوام بیشتر تجهیزات و کاهش استهلاک: نصب قطعات بر روی ریل DIN به افزایش عمر مفید آنها نیز کمک می‌کند. وقتی تجهیزات توسط گیره‌های ریلی محکم مهار شده‌اند، تنش‌های مکانیکی کمتری (مثلاً در اثر لرزش‌های محیطی) به آنها وارد می‌شود و در نتیجه احتمال آسیب فیزیکی یا شل شدن اجزا پایین می‌آید. ریل‌های فلزی استاندارد معمولاً غیرقابل اشتعال بوده و در برابر حرارت‌های متعارف تابلو مقاوم‌اند، ضمن اینکه پوشش گالوانیزه آنها مانع خوردگی می‌شود؛ بنابراین در شرایط عملیاتی گوناگون از تجهیزات پشتیبانی کرده و استهلاک ناشی از عوامل محیطی را به حداقل می‌رسانند. مجموعه این عوامل باعث می‌شود قطعات الکتریکی نصب‌شده روی ریل، با راندمان بهتر و نیاز به تعمیر کمتر، عملکرد پایدارتری داشته باشند.
نکات نصب، انتخاب و نگهداری ریل مینیاتوری
در استفاده از ریل مینیاتوری رعایت برخی نکات در مرحله نصب، انتخاب نوع مناسب و همچنین نگهداری آن می‌تواند عمر مفید و کارایی تابلو برق را افزایش دهد. در ادامه به این موارد می‌پردازیم:
نکات نصب: برای نصب صحیح یک ریل DIN در تابلو، مراحل زیر توصیه می‌شود:
- برش ریل به اندازه دلخواه: ابتدا طول مورد نیاز ریل را متناسب با اندازه تابلو تعیین کنید. برای بریدن ریل از تیغه‌ی برش فولاد (کمان اره با دندانه ریز) استفاده کنید یا اگر در دسترس دارید از کاتر مخصوص ریل DIN بهره بگیرید تا برشی صاف و تمیز داشته باشید. حتماً دو سر ریل را پس از برش از نظر وجود لبه‌های تیز بازبینی کرده و پلیسه‌ها را صاف کنید تا هنگام نصب به سیم‌ها یا دست نصاب آسیب نرسانند.
- علامت‌گذاری و سوراخ‌کاری محل نصب: ریل بریده‌شده را در محل مورد نظر روی سینی تابلو یا بدنه داخلی آن قرار دهید و نقاط پیچ‌کاری را علامت بزنید. این نقاط معمولاً در دو انتهای ریل و برای ریل‌های بلند، یک یا چند نقطه در میان نیز هستند تا ریل در طول خود کاملاً محکم شود. سپس با مته مناسب (متناسب با جنس بدنه تابلو) در محل‌های علامت‌گذاری شده سوراخ ایجاد کنید.
- بستن ریل روی تابلو: ریل را روی محل خود قرار داده و با پیچ مناسب آن را محکم کنید. بهترین روش، استفاده از پیچ‌های سرمته‌ای خودکار است که بدون نیاز به مهره، به راحتی ریل را به بدنه تابلو فیکس می‌کنند. در صورت ضخیم بودن بدنه یا ترجیح شخصی، می‌توان از پیچ و مهره یا حتی پرچ‌های آلومینیومی نیز برای اتصال بهره برد. توجه کنید همه پیچ‌ها کاملاً سفت شده باشند تا ریل هیچ لقی یا حرکت اضافه‌ای نداشته باشد.
- تراز بودن و ایمنی نصب: پس از محکم کردن ریل، با تراز اطمینان حاصل کنید که ریل کاملاً افقی نصب شده است. افقی نبودن ریل ممکن است باعث کج قرار گرفتن تجهیزات و وارد شدن فشار نامتقارن به گیره‌های آنها شود. همچنین اگر ریل بسیار بلند است، وجود یک پایه نگهدارنده میانی (براکت) می‌تواند استحکام نصب را بیشتر کند. در انتها، دو سر ریل را بازبینی کنید و در صورت نیاز از استاپر یا بست انتهایی ریل استفاده نمایید تا تجهیزات انتهایی روی ریل بر اثر لرزش‌های احتمالی حرکت نکرده یا از ریل خارج نشوند.
نکات انتخاب ریل مناسب: پیش از طراحی تابلو، نوع ریل مناسب را با توجه به تجهیزات و شرایط کار انتخاب کنید. برای اکثر تابلوهای استاندارد، ریل نوع C (۳۵ میلی‌متری) بهترین گزینه است چرا که تقریباً تمام کلیدها و قطعات مدرن روی آن نصب می‌شوند. اگر در تابلو تجهیزاتی بسیار سنگین (از نظر وزن فیزیکی) مانند ترانسفورماتورهای قدرت کوچک، منبع تغذیه بزرگ یا کنتاکتورهای آمپربالای خاصی وجود دارد، می‌توانید از ریل‌های قوی‌تر بهره ببرید؛ به عنوان مثال ریل G شکل ۳۲ میلی‌متری یا ریل C عمق‌دار که توان مکانیکی بالاتری دارند گزینه مناسبی خواهند بود. برای مدارهای کنترلی کوچک یا فضاهای خیلی محدود، ریل مینیاتوری ۱۵ میلی‌متری را مد نظر قرار دهید (البته اطمینان حاصل کنید تجهیزاتی که استفاده می‌کنید قابلیت نصب روی این ریل باریک را داشته باشند). از نظر جنس ریل نیز شرایط محیطی را در نظر بگیرید: در محیط سرپوشیده و خشک، ریل فولادی گالوانیزه اقتصادی و کارا است؛ اما در محیط مرطوب، خورنده یا فضای باز، شاید ریل استیل ضدزنگ یا آلومینیومی عمر بیشتری داشته باشد. همچنین ارتفاع ریل (عمق پروفیل ۷٫۵ یا ۱۵ میلی‌متر) را با توجه به لرزش تجهیزات و فضای سیم‌کشی انتخاب کنید – ریل‌های عمیق‌تر استحکام پیچشی بالاتری دارند و برای تجهیزات سنگین‌تر مناسب‌ترند. نکته دیگر سوراخ‌دار یا بدون سوراخ بودن ریل است؛ ریل‌های سوراخ‌دار نصب سریعتری دارند، اما اگر می‌خواهید سوراخ‌های نصب دقیقاً در محل دلخواه باشند (مثلاً برای تطبیق با سوراخ‌های قبلی تابلو)، می‌توانید ریل بدون سوراخ تهیه کنید و در هنگام نصب خودتان در مکان مناسب پیچ‌کاری کنید.
نکات نگهداری از ریل و تجهیزات روی آن: ریل مینیاتوری به طور مستقیم قطعه‌ای نیست که نیاز به سرویس دوره‌ای داشته باشد، اما با چند اقدام ساده می‌توان از عملکرد بلندمدت آن اطمینان یافت: 1) بازبینی دوره‌ای اتصالات ریل: هر چند وقت یک‌بار پیچ‌های نگهدارنده ریل را بررسی کنید تا شل نشده باشند. تکان‌های مداوم (مثلاً در تابلوهای نصب شده روی ماشین‌آلات مرتعش) ممکن است به مرور اتصالات را شل کند. 2) کنترل خوردگی و زنگ‌زدگی: اگر ریل فولادی گالوانیزه استفاده کرده‌اید، نقاط برش خورده یا سوراخ‌های پیچ ممکن است فاقد پوشش باشند و در محیط‌های مرطوب دچار زنگ‌زدگی سطحی شوند. در صورت مشاهده زنگ‌زدگی، می‌توانید آن را تمیز کرده و روی بخش مربوطه اسپری رنگ یا ضدزنگ بپاشید تا از پیشروی خوردگی جلوگیری شود. 3) عدم اعمال بار بیش از حد: هر ریل استاندارد برای تحمل محدوده‌ای از وزن تجهیزات طراحی شده است. اگر تعداد یا وزن تجهیزاتی که روی یک شاخه ریل نصب شده‌اند بسیار زیاد شود، ممکن است ریل اندکی دچار خمش شود. بهتر است در چنین حالتی یا از ریل ضخیم‌تر/عمیق‌تر استفاده کنید یا تجهیزات را بین دو شاخه ریل تقسیم نمایید. 4) نظم سیم‌کشی و بست‌های انتهایی: هنگام سیم‌بندی تجهیزاتی که روی ریل هستند دقت کنید که فشار سیم‌ها باعث کشیده شدن یا کج شدن قطعات روی ریل نشود. استفاده از بست‌های انتهای ریل (End Clamp) در دو انتهای ردیف تجهیزات، کمک می‌کند همه قطعات در جای خود ثابت بمانند و هنگام جابجا کردن یک قطعه، سایرین حرکت نکنند. 5) تمیزکاری تابلو: ریل و تجهیزاتی که روی آن نصب شده‌اند را از گردوغبار و آلودگی دور نگه دارید. تجمع گردوغبار روی ریل (خصوصاً در انواع سوراخ‌دار) می‌تواند رطوبت را جذب کرده و در بلندمدت موجب خوردگی شود؛ همچنین انباشته شدن ذرات فلزی یا رسانا روی ریل ممکن است در شرایط خاصی باعث اتصال کوتاه شود. با یک برنامه تمیزکاری دوره‌ای ساده می‌توان از این مشکلات پیشگیری کرد.
با رعایت نکات فوق، ریل مینیاتوری شما عمر بسیار طولانی خواهد داشت و به شکل مطمئن وظیفه نگهداری تجهیزات حیاتی تابلو برق را انجام خواهد داد.
تفاوت ریل مینیاتوری با دیگر روش‌های نصب تجهیزات
پیش از ابداع و رواج ریل DIN، روش مرسوم برای نصب تجهیزات در تابلو این بود که هر قطعه به طور مجزا روی صفحه‌ی تابلو پیچ شود. به عبارت دیگر، مثلاً برای نصب یک فیوز یا رله، نصاب می‌بایست روی سینی تابلو سوراخ مخصوص آن قطعه را ایجاد می‌کرد و با پیچ و مهره، قطعه را در محل خود محکم می‌نمود. این روش سنتی چند ایراد داشت: اول آنکه وقت‌گیر بود و برای هر تغییر کوچک (مثلاً اضافه کردن یک قطعه جدید) زحمت زیادی نیاز داشت. گاهی اگر می‌خواستید تجهیز تازه‌ای به تابلو اضافه کنید یا چیدمان قطعات را عوض کنید، مجبور بودید بخشی از سیم‌کشی و نصب‌های قبلی را باز کرده و دوباره تنظیم کنید. اما با استفاده از ریل مینیاتوری، افزودن یک تجهیز جدید اغلب بدون دست زدن به بقیه اجزا ممکن است؛ کافی است قطعه جدید روی ریل قرار گیرد و در جای مناسب قفل شود. تفاوت دیگر در نظم و تراکم چیدمان است: روی ریل، قطعات در یک یا دو ردیف صاف و هم‌تراز نصب می‌شوند، در حالی که در روش سنتی، ممکن بود هر قطعه در جای متفاوتی پیچ شود و نتوان چینش مرتبی به دست آورد. همچنین در سیستم ریلی، نیاز به ایجاد تعداد زیادی سوراخ روی بدنه تابلو نیست و همین موضوع علاوه بر صرفه‌جویی در وقت، استحکام مکانیکی سینی تابلو را حفظ می‌کند (سوراخ‌های متعدد می‌تواند نقاط ضعف مکانیکی یا محل نفوذ گردوغبار ایجاد کند). از دید ایمنی نیز ریل DIN مزیت دارد؛ قطعات ریلی معمولاً دارای بدنه‌های عایقی هستند و با فاصله مناسب روی ریل سوار می‌شوند، بنابراین احتمال اتصالی میان آنها یا اتصال بدنه ناخواسته کمتر از حالتی است که چندین قطعه فلزی جداگانه روی صفحه فلزی پیچ شده باشند. در مجموع، روش نصب ریلی یک روش مدرن، ماژولار و بهینه است که تقریباً در تمامی تابلوهای برق امروزی جایگزین روش‌های قدیمی نصب تجهیزات شده است. تنها در موارد خاص (مانند تجهیزات بسیار بزرگ که روی ریل جا نمی‌شوند یا قطعاتی که طراحی ریلی ندارند) از نصب مستقیم با پیچ استفاده می‌شود. حتی در چنین مواردی نیز توصیه می‌شود تا حد امکان از براکت‌ها یا آداپتورهای مخصوص استفاده شود تا آن قطعه هم قابل نصب روی ریل گردد و یکپارچگی سیستم حفظ شود.
نتیجه‌گیری و توصیه نهایی
ریل مینیاتوری DIN با اینکه جزئی کوچک در تابلو برق به نظر می‌رسد، نقشی بسیار حیاتی در تضمین استحکام مکانیکی، ایمنی الکتریکی و سامان‌دهی تجهیزات تابلو ایفا می‌کند. این ریل‌ها علی‌رغم اینکه ممکن است توسط برخی نادیده گرفته شوند، عملکرد بسیار مهمی در انواع تأسیسات الکتریکی دارند و باعث صرفه‌جویی در زمان، فضا و هزینه می‌شوند؛ در عین حال اطمینان می‌دهند که پروژه تحت استانداردهای بین‌المللی یکپارچه باقی می‌ماند و به راحتی در آینده قابل توسعه و ارتقا است. با توجه به مزایا و ویژگی‌های بیان شده، توصیه می‌شود در طراحی و ساخت تابلوهای برق صنعتی و ساختمانی حتماً از ریل‌های استاندارد DIN استفاده شود. این کار موجب می‌شود تابلو برق شما ساختاری منظم‌تر، ایمن‌تر و قابل اعتمادتر داشته باشد و فرآیند مونتاژ و نگهداری آن ساده‌تر گردد. همواره ریل را متناسب با نیاز انتخاب کنید و نکات نصب صحیح آن را رعایت نمایید تا بهترین عملکرد را در بلندمدت دریافت کنید. به طور خلاصه، ریل مینیاتوری ممکن است قطعه‌ای ساده به نظر برسد اما تاثیر آن در موفقیت یک تابلو برق استاندارد انکارنشدنی است و کیفیت و دوام پروژه‌های برق صنعتی تا حد زیادی به این عنصر کوچک و استاندارد وابسته است.
