کنتاکتور تکفاز بیصدا فیندر (سری ۲۲) یک سویچ الکترومغناطیسی مدولار است که برای قطع و وصل جریانهای بالا تا ۲۵–۶۳ آمپر طراحی شده است. این کنتاکتورها به دلیل بوبین AC/DC بیصدا با حفاظت وریستور، بدون تولید صدا و مناسب کاربردهای حساس (مانند تابلوهای هوشمندسازی و تجهیزات بیمارستانی) هستند. در مدارهای فرمان و توان تابلو برق، کنتاکتورهای فیندر در نقش قطع و وصل بارهای الکتروموتوری و لوازم قدرت مورد استفاده قرار میگیرند. شرکت پارتیان پاور به عنوان تأمینکننده تخصصی برندهای معتبر مانند فیندر، انواع کنتاکتورهای ماژولار فیندر را با ضمانت اصالت و موجودی دایمی در اختیار پروژههای هوشمندسازی میگذارد.
تحلیل فنی قطعه
کنتاکتورهای تکفاز سری ۲۲ فیندر ساختاری ماژولار با بوبین AC/DC بیصدا و حفاظت وریستور (Varistor) دارند. در این بوبینها با طراحی ویژه فنر یا مغناطیس، لرزش کمتر و صدای «تقتق» معمول کنتاکتورها حذف میشود؛ عملاً صدای کارکرد به صفر میرسد. این کنتاکتورها به صورت دوپل یا چهارپل (۲NO یا ۲NO+۲NC و انواع ترکیبات) عرضه میشوند تا امکان قطع همزمان فاز و نول فراهم شود.
- جنس و آرایش کنتاکتها: بسته به نوع بار، از دو متریال مختلف استفاده میشود. تیغههای AgNi (نقره-نیکل) برای بارهای مقاومتی و موتوری و تیغههای AgSnO₂ (نقره–اکسید قلع) برای بارهای دارای جریان هجومی بالا مانند لامپها به کار میروند. تمامی کنتاکتها دارای گپ تماس ≥۳ میلیمتر و عملکرد دوشکست (double break) بوده و برای جریانات AC1 تا AC3 (روشنایی و موتور) مناسب هستند. به عنوان مثال، کنتاکتور ۲۲.۳۲ فیندر (۲ پل، ۲۵ آمپر) جریان بار مقاومتی ۲۵A و جریان موتور AC-3 حدود ۱۰A را تحمل میکند.
- ولتاژ بوبین: کنتاکتورهای سری ۲۲ فیندر در مدلهای متنوع با ولتاژ بوبین ۱۲، ۲۴، ۴۸، ۶۰، ۱۲۰ و ۲۳۰ ولت (AC/DC) موجودند. این گستردگی ولتاژ امکان تطبیق با انواع منابع تغذیه تابلو (رله فرمان یا کنترل PLC) را میدهد. بوبینهای DC در برابر تغییر قطب حساس هستند و معمولاً دارای نشانگر LED یا مکانیکی شناسایی وضعیت میباشند.
- کاربرد بریکر در مدار: از آنجایی که کنتاکتورهای تکفاز فیندر برای بارهای القایی (مانند موتور یا پمپ) طراحی شدهاند، استاندارد IEC 60947-4-1 رعایت شده است و امکان نصب ضریب چدید (سرج ارستر) وجود دارد. برای محافظت بیشتر، نسخههایی با کلید خودکار «Auto-On-Off» و ورژن مخصوص راهآهن (مطابق استاندارد EN45545) نیز عرضه میشوند.
- محافظت و ایمنی: درجه حفاظت استاندارد اکثر این کنتاکتورها IP20 است، به این معنی که تنها از جلوی تابلو و در محفظهی بسته کار میکنند و نیاز به نصب درون کابینتهای مهر و مومشده ندارند. بر پایه EN 60715، کلیه مدلها به ریل استاندارد ۳۵ میلیمتری DIN قابل نصب هستند. کنتاکتورهای ماژولار فیندر عمر مکانیکی بالایی در حدود 10 میلیون سیکل دارند، که نشاندهنده دوام بسیار بالا در کاربردهای صنعتی است.
فناوری SSR و کنتاکتور الکترومکانیکی
یکی از نوآوریهای مهم در تجهیزات قطع و وصل بارهای الکتریکی، استفاده از رله حالت جامد (SSR) است که به دلیل ماهیت تمامالکترونیکی و عدم وجود قطعات متحرک، عملیات بسیار بیصدا و بدون تولید جرقه (Arc) انجام میدهد. این رلهها با استفاده از تریستور یا ترانزیستور قدرت، جریانهای بالا را به سرعت قطع و وصل میکنند، به گونهای که مشکل صدای مکانیکی یا فرسودگی تیغه وجود ندارد. به همین دلیل در پروژههای بسیار حساس به نویز (مثلاً کنترل دما با سوئیچهای مکرر) معمولاً SSR ترجیح داده میشود.
در مقابل، کنتاکتورهای الکترومکانیکی (از جمله محصولات Finder)، در هر بار قطع و وصل صدای «تیکتیک» ایجاد کرده و تماس فلزی ممکن است با هر سیکل عملکرد جرقه بزند. البته این کنتاکتورها مقاومت حرارتی بالاتری دارند و برای کاربردهای جریان بالا (بیش از چند ده آمپر) اقتصادیتر هستند. به طور خلاصه: – مزیت SSR: کارکرد کاملاً بیصدا، سرعت سوئیچینگ بسیار بالا، عمر مفید بسیار طولانی.
– مزیت کنتاکتور مکانیکی: هزینه پایینتر (برای جریانهای کم)، عدم نیاز به هیتسینک و مناسب برای عملکرد پیوسته و بارهای سنگین.
بنابراین در طراحی تابلوهای هوشمندسازی که اغلب نیاز به قطع و وصل مکرر بارهای سبُک و فشرده دارند، ترکیبی از SSR برای کارکردهای سریع و کنتاکتورهای کمصدا برای بارهای بزرگ توصیه میشود. مدلهای کنتاکتورهای بیمارستانی بیصدا فیندر، با حذف صدای مکانیکی و حفظ عملکرد الکترومکانیکی، پلن مناسبی برای هوشمندسازی محیطهای آرام (مانند ساختمانها و بیمارستانها) فراهم میآورند.
کاربردهای صنعتی

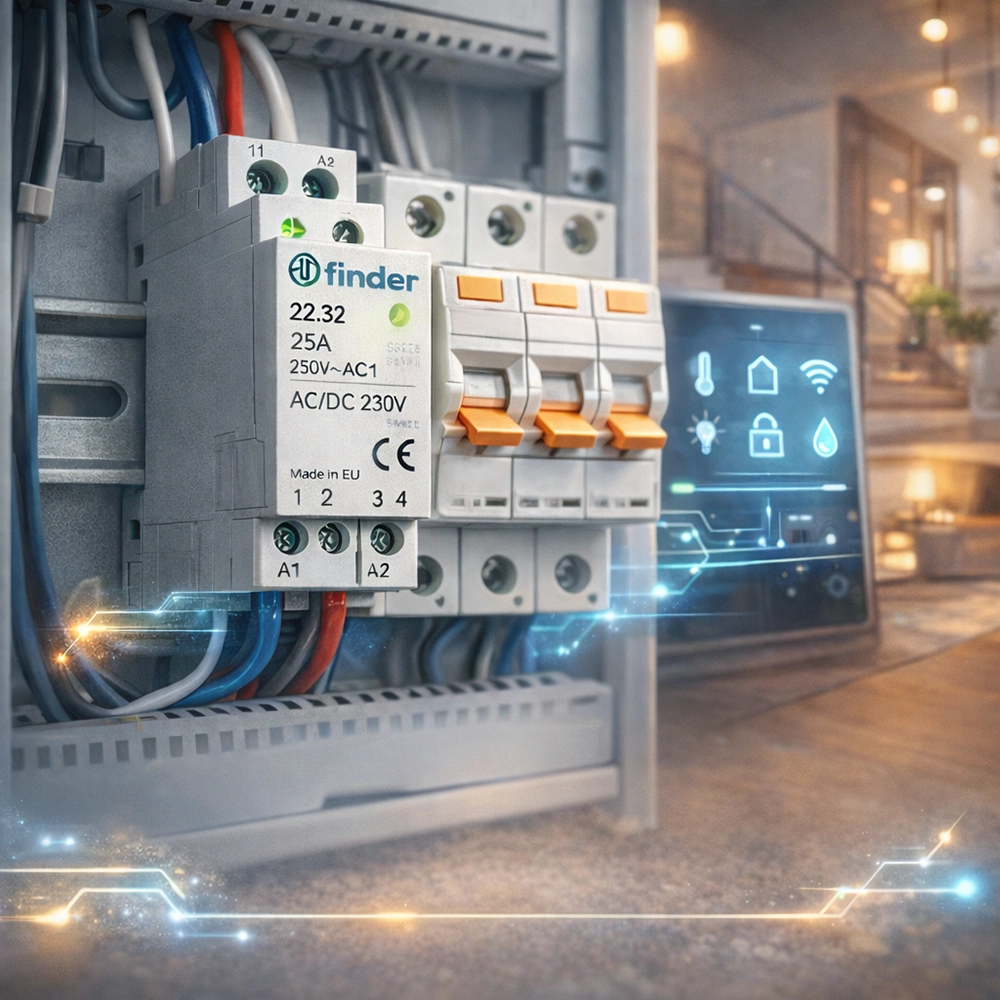

کنتاکتور تکفاز بیصدا فیندر عمدتاً در تابلوهای صنعتی و هوشمندسازی ساختمان کاربرد دارد. از جمله موارد رایج میتوان به کنترل موتورها و پمپهای تکفاز در سیستمهای گرمایش، سرمایش و تصفیه، راهاندازی تجهیزات روشنایی لوکس، افزایش رفاه (خانه هوشمند) و مدیریت انرژی اشاره کرد. در تابلوهای PLC معمولی نیز برای فرماندهی بارهای تکفاز از این کنتاکتورها استفاده میشود.
به دلیل طراحی بیصدا و پایدار، این کنتاکتورها برای محیطهایی که وجود نویز صوتی نامطلوب است (مانند اتاق فرمان، بیمارستان، دفاتر) مناسباند. همچنین در سیستمهای اضطراری و یوپیاس که بارهای حساس باید بدون مزاحمت قطع شوند، نسخههای حفاظتشده و دارای استاندارد ویژه فیندر توصیه میشود. محدودیت جریان بالای کنتاکتور نسبت به رلههای کوچک این امکان را میدهد که در تابلوهای صنعتی برای قطع و وصل مستقیم موتورهای تا چند کیلووات نیز استفاده شود.
جدول مقایسه محصولات
توضیحات: مقادیر عمر مکانیکی بر اساس دادههای فیندر حدود ۱۰ میلیون سیکل است. عرض ابعاد مدلهای ۲۲٫۳۲ و ۲۲٫۷۲ برابر 17.5 میلیمتر و مدلهای ۲۲٫۳۴ برابر ۳۵ میلیمتر میباشد. جدول بالا مثالهایی از محصولات سری ۲۲ فیندر را نشان میدهد.
راهنمای نصب و ایمنی
- پلاریته و سیمبندی: در مدلهای با بوبین DC، پلاریته ورودی بوبین را به درستی رعایت کنید تا بوبین عمل کند. در سیمکشی، بار و نول باید مطابق دیاگرام پخششده فیندر متصل شوند (معمولاً فاز به ترمینال 1 و بار به 2).
- جلوگیری از آرک زدن: برای بارهای سلفی (موتور یا پمپ)، بهتر است از کنتاکتور دو پل استفاده کرده و هر دو خط فاز و نول را قطع کنید تا ولتاژ فلوتینگ ایجاد نشود. همچنین نصب اسنابر RC یا TVS روی بوبین و بار القایی، از جرقه و نویز ناخواسته جلوگیری میکند.
- اتصالات و فازشکن: کلیه ترمینالهای ورودی و خروجی را با گشتاور توصیهشده ببندید. از فیوز یا بریکر مناسب در ورودی فاز استفاده شود تا در صورت اضافهبار مدار قطع گردد. برای بارهای موتوری، کلید حرارتی یا O/L معرفی کنید.
- ریل DIN و پایه: کنتاکتورها را مطابق استاندارد EN60715 روی ریل ۳۵ میلیمتری نصب کنید. اطمینان حاصل کنید کنتاکتور از درون تابلو به درستی مهار شده و لرزش مکانیکی ندارد.
- حفاظت حرارتی: در مدار کنترل، بوبین کنتاکتور را با ورستاتور داخلی (معمولاً تعبیهشده در سری ۲۲) یا مدارات محافظ خارجی ایزوله کنید تا نوسانات ولتاژ آسیبی نرساند.
- ملاحظات محیطی: اگر تابلو در محیطهای مرطوب یا گرد و غباری کار میکند، پوشش محافظ یا انکلوژر جداگانه با IP مناسب توصیه میشود، چون خود کنتاکتور تنها IP20 دارد.
- نشانگر و ماژول کمکی: در صورت نیاز به نمایش وضعیت کنتاکتور، ماژول LED یا کنتاکت کمکی مربوطه را مطابق مستندات فیندر نصب کنید تا هنگام عیبیابی به آسانی وضعیت تشخیص داده شود.
چرا پارتیان پاور؟
پارتیان پاور با تمرکز بر تجهیزات تابلویی صنعتی و اتوماسیون، تأمینکننده انواع رلهها و کنتاکتورهای برند فیندر و برندهای معتبر بینالمللی است. مزیت اصلی این شرکت، تضمین اصالت کالا (محصول مستقیم از نمایندگی) و موجودی دائمی است تا پروژههای صنعتی بدون تأخیر به قطعات مورد نیاز دسترسی داشته باشند. پشتیبانی فنی حرفهای و ارسال سریع محصولات از ویژگیهای بارز پارتیان پاور محسوب میشود. بهعلاوه، تمرکز روی قطعات خاص (مانند کنتاکتورهای بیصدا) باعث شده مشتریان با اطمینان خاطر بالا به این شرکت مراجعه کنند. در نهایت، قیمتهای رقابتی در کنار کیفیت بالای تجهیزات فیندر، پارتیان پاور را برای خرید تجهیزات تابلوئی لوکس و مدرن مناسب میسازد.
نتیجهگیری و پرسشهای متداول (FAQ)
در این مقاله بررسی شد که کنتاکتور تکفاز بیصدا فیندر چگونه با فناوری بوبین AC/DC کمصدا و متریال ویژه کنتاکت، نیازهای تابلوهای فرمان و هوشمندسازی را برطرف میکند. جدول مقایسه، پارامترهای کلیدی مانند جریان نامی، ابعاد و عمر مکانیکی را نشان داد. در نهایت، نکات مهم نصب و ایمنی نیز مرور شد.
سوال ۱: تفاوت رله فرمان با کنتاکتور چیست؟
جواب: کنتاکتور در واقع نوع خاصی از رله (سوئیچ الکترومغناطیسی) است که برای بارهای بزرگتر از چند ده آمپر طراحی شده است. بر خلاف رلههای کوچک (معمولاً زیر ۱۰ آمپر) که اغلب در مدارهای کنترل سیگنال به کار میروند، کنتاکتور توانایی قطع و وصل جریانهای قوی را دارد. بهعبارتی، رلهها سایز کوچکتر و جریان نامی کمتر و فقط قابلیت قطع یک مدار فرعی را دارند؛ در حالی که کنتاکتورها ابعاد بزرگتر، استانداردهای حفاظتی بیشتر و امکان افزودن کنتاکت کمکی را دارا هستند. به همین دلیل در تابلوهای صنعتی بزرگتر، نقش کنتاکتور و در مدارهای کوچکتر نقش رله پر رنگ است.
سوال ۲: چگونه سلامت یک رله یا کنتاکتور را تست کنیم؟
جواب: برای تست یک رله یا کنتاکتور میتوان مراحل زیر را طی کرد: اول مقاومت بوبین را با اهممتر اندازهگیری کنید (باید در محدوده مشخص شده باشد). سپس با مولتیمتر در حالت تست اتصال، وضعیت تیغههای باز (NO) را بررسی کنید: در حالت بوبین غیرفعال، این تیغهها باید باز (عدم اتصال) باشند و زمانی که بوبین تغذیه میشود، بسته و اتصال نزدیک به صفر اهم را نشان دهند. برعکس، تیغههای بسته (NC) در حالت غیرفعال متصل و در حالت فعال باز میشوند. همچنین هنگام تغذیه بوبین باید صدای «کلیک» رخ دهد که نشاندهنده عملکرد مکانیکی صحیح است. اگر تمام این تستها اوکی باشد، نشانگر سلامت عملکرد رله است. در غیر این صورت (مثلاً بوبین اتصال نداشت یا کنتاکتها عمل نکردند)، احتمال خرابی یا سوختگی وجود دارد.
سوال ۳: چطور پایه یا سوکت مناسب برای نصب انتخاب کنیم؟
جواب: کنتاکتورهای ماژولار فیندر (سری ۲۲) نیازی به سوکت مجزا ندارند و مستقیماً روی ریل DIN نصب میشوند. اما اگر از رله فرمان شیشهای (مانند رلههای Finder سری 55 یا 40) استفاده شود، باید پایه سوکت متناسب با تعداد پایه و نوع رله را انتخاب کرد. به عنوان مثال، رله ۶ یا ۸ پایه از سوکت DIN-rail مدل 90.22 و رله ۱۴ پایه از پایههای سری 55.32 استفاده میکند که مخصوص آن استاندارد طراحی شدهاند. در هر صورت مهم است که پایه انتخاب شده جریان و ولتاژ قابل تحمل را پوشش داده و با کد سری رله مطابقت داشته باشد. پایههای فیندر معمولاً روی ریل نصب میشوند و شناسایی آنها از طریق شماره مدل زیر محصول قابل انجام است.
